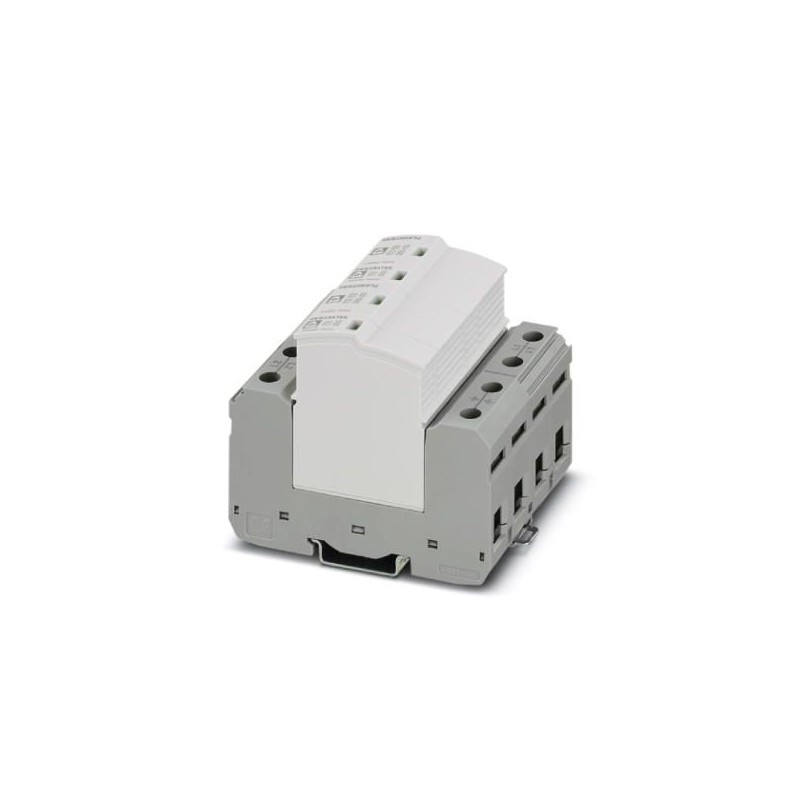

FLT-SEC-T1+T2-2IT-350/25-FM 1044388 PHOENIX CONTACT Type 1+2 dispositif de protection combinaison
FLT-SEC-T1+T2-2IT-350/25-FM
1044388
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Type 1+2 dispositif de protection combinaison
Combinaison de parafoudres et de parafoudres enfichables, selon le type 1+2/classe I+II, pour les réseaux d’alimentation biphasés à fonctionnement isolé (L1, L2, PE).
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre combiné pour équipement électrotechnique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quarante quatre mille trois cent quatre vingt huit |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626620862 |
| Poids par Pièce (hors emballage) | 633.600 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille trente |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Degré de protection | IP20 (uniquement lorsque tous les points d'arrivée sont utilisés) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
| L'état de choc (fonctionnement) | 25g (Demi-sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (5 Hz à 500 Hz/2,5 h/X, Y, Z) |
Général
| IEC essai de classification | I + II |
|---|---|
| T1 + T2 | |
| FR type | T1 + T2 |
| IEC système d'alimentation | IL |
| Mode de protection | L-PE |
| L-L | |
| Type de montage | Rail DIN 35 mm |
| Couleur | gris clair RAL 7035 |
| le trafic gris RAL 7042 | |
| Matériau du boîtier | PA 6.6-FR 20% GF |
| PBT-FR | |
| Degré de pollution | Deux |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Rail DIN module, deux-section, divisible |
| Protection contre les surtensions de message de défaut | Optique, télécommande indicateur de contact |
Des descriptions supplémentaires
| Note | Seulement utilisable dans les Systèmes d'information entre la L-PE, si l'exposé-conducteur-pièces (corps) de l'équipement de la basse tension installation est raccordée à l'arrangement de mise à la terre du poste de transformation (interconnectés de mise à la terre de l'agencement de l'HV-poste de transformation avec les organes de la LV-installation. RE= RUnconformément à la norme IEC 60364-4-442 / VDE 0100-442 Fig. 44D / un Exemple). |
|---|
Le circuit de protection
| Tension nominale UN | 240 V CA (ELLE) |
|---|---|
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Maximale de fonctionnement en continu de la tension UC(L-PE) | 350 V AC |
| Charge nominale courant IL | 125 A (< 55 °C) |
| Courant résiduel j'PE | ≤ 0,5 mA |
| Nominale de courant de décharge In(8/20) µs | 25 kA |
| L'impulsion de courant de décharge (10/350) µs, charge | 12.5, Comme |
| L'impulsion de courant de décharge (10/350) µs, l'énergie spécifique | 160 kJ/Ω |
| L'impulsion de courant de décharge (10/350) µs, la valeur de crête limp | 25 kA |
| Suivre l'interruption de notation jefi(L-PE) | 25 kA (264 V AC) |
| 3 kA (350 V AC) | |
| Courant de court-circuit de notation jeSCCR | 25 kA (264 V AC) |
| 3 kA (350 V AC) | |
| De la protection de tension au niveau Up(L-L) | ≤ 1.5 kV (L1-L2) |
| De la protection de tension au niveau Up(L-PE) | ≤ 2.8 kV (L1-PE) |
| ≤ 1.5 kV (L2-PE) | |
| Résiduelle de la tension Ures(L-L) | ≤ 1.5 kV (jen/ L1-L2) |
| ≤ 1,2 kV (à 10 kA / L1-L2) | |
| ≤ 1 kV (à 5 kA / L1-L2) | |
| ≤ 0.9 kV (à 3 kA / L1-L2) | |
| Résiduelle de la tension Ures(L-PE) | ≤ 2.8 kV (jen/ L1-PE) |
| ≤ 2,4 kV (à 10 kA / L1-PE) | |
| ≤ 2 kV (à 5 kA / L1-PE) | |
| ≤ 1.8 kV (à 3 kA / L1-PE) | |
| ≤ 1.5 kV (jen/ L2-PE) | |
| ≤ 1,2 kV (à 10 kA / L2-PE) | |
| ≤ 1 kV (à 5 kA / L2-PE) | |
| ≤ 0.9 kV (à 3 kA / L2-PE) | |
| TOV comportement à UT(L-PE) | 415 V AC (5 s / résister à la mode) |
| Le temps de réponse tUn | ≤ 25 ns |
| Max. fusible en amont avec V-type par le biais de câblage | 125 (gG) |
| Max. fusible en amont de la direction générale de câblage | 315 Un (gG) |
Indicateur/de signalisation à distance
| Fonction de commutation | PDT contact |
|---|---|
| Tension de fonctionnement | 12 V AC ... 250 V AC |
| 125 V DC 200 mA DC) | |
| Courant de fonctionnement | 10 mA AC ... 1 A AC |
| 1 UN DC (30 V DC) | |
| Méthode de connexion | Plug-in/vis de connexion via COMBICON |
| Filet de vis | M2 |
| Couple de serrage | 0,25 Nm |
| Dénudage des conducteurs | 7 mm |
| Chef de section flexible | 0,14 mm2 à 1,5 mm2 |
| Chef de section transversale solide | 0,14 mm2 à 1,5 mm2 |
| Chef de section AWG | 28 16 ... |
Les données de connexion
| Méthode de connexion | Blocs de bornes à vis |
|---|---|
| Filet de vis | M5 |
| Couple de serrage | 4.5 Nm |
| Dénudage des conducteurs | 18 mm |
| Chef de section flexible | 2,5 mm2 ... 35 mm2 |
| Chef de section transversale solide | 2,5 mm2 ... 35 mm2 |
| Chef de section AWG | 13 2 ... |
| Méthode de connexion | Fourche de type cosse de câble |
| Chef de section flexible | 1,5 mm2 ... 16 mm2 |
Les Classifications
eCl@ss 5.1Vingt sept million cents trente mille huit centeCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent deuxeCl@ss 8.0Vingt sept million cents trente mille huit cent huiteCl@ss 9.0Vingt sept million cents trente mille huit cent huit
| Caractéristique | Valeur |
|---|---|
| Forme de réseau CC (EF009926) | Non |
| Forme de réseau IT (EF009927) | Oui |
| Forme de réseau TN (EF009928) | Non |
| Forme de réseau TN-C (EF009929) | Non |
| Forme de réseau TN-C-S (EF009933) | Non |
| Forme de réseau TN-S (EF009930) | Non |
| Forme de réseau TT (EF009931) | Non |
| Autre forme de réseau (EF009932) | Non |
| Tension continue la plus élevée CA (EF004198) | 350 V |
| Niveau de protection (EF003525) | 2.8 kV |
| Niveau de protection L-PE (EF012276) | 2.8 kV |
| Capacité d'extinction du courant de suite (EF004193) | 25 kA |
| Protection max. contre les surintensités, connexion parallèle (fusible) (EF015962) | 315 A |
| Protection max. contre les surintensités, connexion en série (fusible) (EF015963) | 125 A |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Taille (EF002566) | Autre |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 35 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 35 mm² |
| Signalisation à distance (EF004192) | Oui |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai (EF004228) | Type 1 |
| Fusible auxiliaire intégré (EF008797) | Oui |
| Technologie d'éclateur à commutation de tension (EF016003) | Non |
| Classe de protection (IP) (EF005474) | IP20 |
