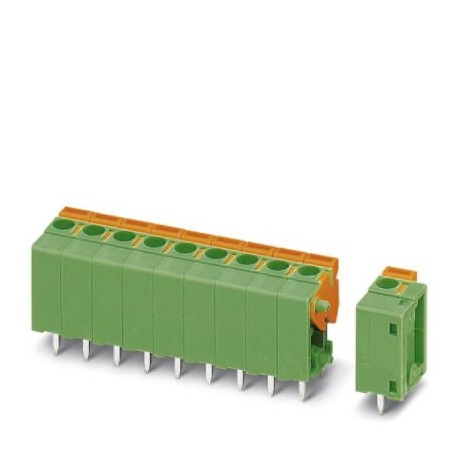

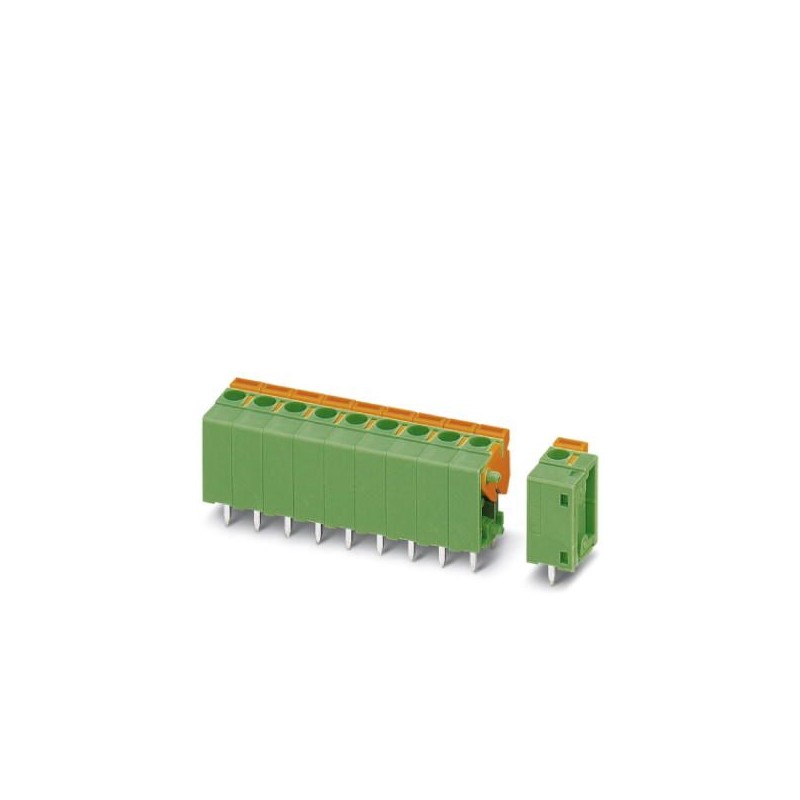

FFKDSA1/V1-5,08-17 1731167 PHOENIX CONTACT Borne de placa de circuito impresso
FFKDSA1/V1-5,08-17
1731167
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Borne de placa de circuito impresso, corrente nominal: 15 A, tensão nominal (III/2): 400 V, seção transversal nominal: 1,5 mm², número de potenciais: 17, número de linhas: 1, número de polos por linha: 17, família de artigos: FFKDS(A)/V1, passo: 5,08 mm, tipo de conexão: Conexão de mola push-in, montagem: Solda por onda, condutor de direção de conexão/placa de circuito impresso: 90 °, cor: verde, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 3,4 mm, número de pinos de soldadura por potencial: 2, tipo de embalagem: encaixotado
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Borne de placa de circuito impresso, corrente nominal: 15 A, tensão nominal: 320 V, passo: 5,08 mm, número de polos: 17, tipo de conexão: Conexão push-in por mola, montagem: Solda por onda, sentido de conexão condutor/platina: 90 °, cor: verde
Dados comerciais
| Código do pedido | 1731167 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356157971 |
| Peso por unidade (exclusive embalagem) | 17,586 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 12,7 mm |
|---|---|
| Medida do passo | 5,08 mm |
| Medida a | 81,28 mm |
| Largura [ w ] | 88,86 mm |
| Altura | 13,6 mm |
| Altura [ h ] | 17 mm |
| Comprimento de pino [P] | 3,4 mm |
| Distância de pinos | 7,62 mm |
| Diâmetro do furo de sondagem | 1,3 mm |
Geral
| Família de produtos | FFKDS(A)/V1 |
|---|---|
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (III / 2) | 4 kV |
| Tensão de dimensionamento (III/3) | 320 V |
| Tensão de teste (III / 2) | 320 V |
| Tensão de teste (II/2) | 630 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 15 A |
| Bitola nominal | 1,5 mm² |
| Superfície Pino de solda | |
| Comprimento de isolamento | 10 mm |
| Número de pólos | 17 |
Dados de conexão
| Bitola do condutor AWG mín. | 24 |
|---|---|
| Bitola do condutor AWG máx. | 16 |
Normas e disposições
| Conexão conforme norma | EN-VDE |
|---|---|
| CUL |
Classificações
eCl@ss
| eCl@ss 4.0 | 27141109 |
|---|---|
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 17 mm |
| Número de conexões elétricas (EF008252) | 17 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Corrente nominal especificada In (EF008250) | 15 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 1.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.3 mm |
| Comprimento do pino (EF006825) | 3.4 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
