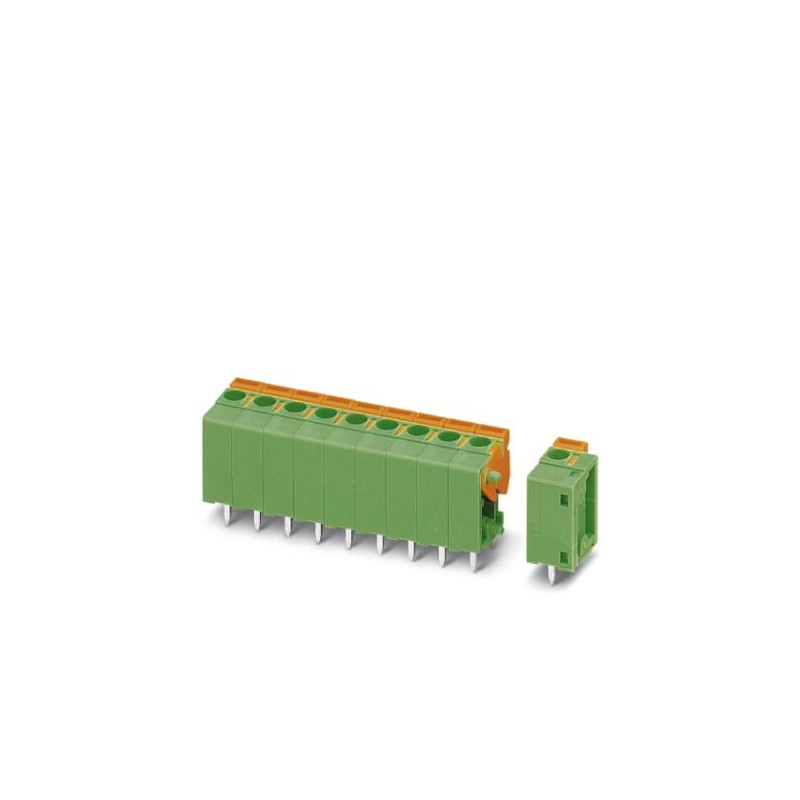

PHOENIX_CONTACT FFKDSA1/V1-5,08-17 1731167 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

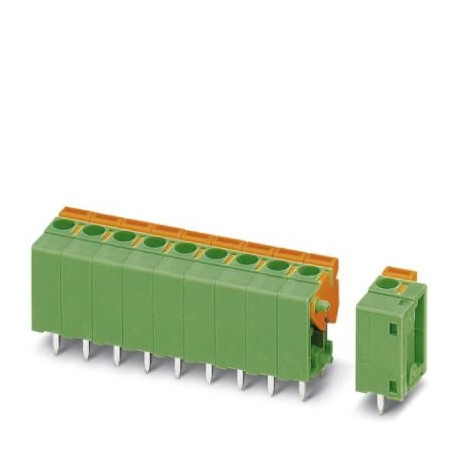

FFKDSA1/V1-5,08-17 1731167 PHOENIX CONTACT PCB terminal block

Artikel-Nr.: FFKDSA1/V1-5,08-17

Code: 1731167

Hersteller: PHOENIX_CONTACT

Beschreibung:

PCB terminal block
Leiterplattenklemme, Bemessungsstrom: 15 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 17, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 17, Artikelfamilie: FFKDS(A)/V1, Raster: 5,08 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Leiterplatte: 90°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,4 mm, Anzahl der Schweißstifte pro Potential: 2, Verpackungsart: boxed

Kategorien:

  • Steckverbinder > Leiterplattenklemme
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 533,77 €

Stückpreis: 10,6755 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

PCB-Reihenklemme, Nennstrom: 15 A, nom. Spannung: 320 V, raster: 5,08 mm, Anzahl der Positionen: 17, Anschlusstechnik: Push-in-Federanschluss, Montage: Wellenlöten, Leiter/platine Steckrichtung: 90 °, Farbe: grün

Key-Kommerzielle Daten

OrderkeyEine Million sieben hundert eins und dreißig tausend eins hundert sieben und sechzig
Verpackungseinheit50 pc
HinweisAuf Bestellung (vom Umtausch ausgeschlossen)
GTIN4046356157971
Gewicht pro Stück (exklusive Verpackung)17.590 g
Custom tariff numberFünf und achtzig Millionen drei hundert neun und sechzig tausend zehn
HerkunftslandDE (Deutschland)

Abmessungen

Länge [ l ]12,7 mm
Pitch5,08 mm
Maß a81.28 mm
Breite [ w ]88.86 mm
Höhe13,6 mm
Höhe [ h ]17 mm
Lötstift [P]3,4 mm
Pin-Abstand7,62 mm
Loch-Durchmesser1,3 mm

Allgemeine

Palette von ArtikelnFFKDS(A)/V1
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)320 V
Bemessungsspannung (III/2)320 V
Bemessungsspannung (II/2)630 V
Verbindung im acc. mit standardEN-VDE
Nennstrom IN15 A
Nennquerschnitt1,5 mm2
Lötmittel pin-Oberfläche
Abisolierlänge10 mm
Anzahl der PositionenSiebzehn

Verbindungsdaten

Leiterquerschnitt AWG min.Vier und zwanzig
Leiterquerschnitt AWG max.Sechzehn

Normen und Vorschriften

Verbindung im acc. mit standardEN-VDE
CUL

Klassifikationen

eCl@ss

eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neun
eCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neun
eCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neunzig
eCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neunzig
eCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hundert eins
eCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert eins
eCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert eins
eCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert eins

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002643
ETIM 5.0EC002643
ETIM 6.0EC002643

UNSPSC

UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert eins
UNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig
UNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig
UNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig
UNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig

ETIM for 1731167 Steckverbinder (EC002643)

MerkmalsnameHöhe (EF000040)
Merkmalswert17 mm
MerkmalsnameAnzahl der elektrischen Anschlüsse (EF008252)
Merkmalswert17
MerkmalsnameAnzahl der Etagen (EF002659)
Merkmalswert1
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert5.08 mm
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert15 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert400 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert4 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschlussart Leiter (EF006821)
MerkmalswertFederzuganschluss
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert1.5 mm²
MerkmalsnameAnschlussart Leiterplatte (EF006822)
MerkmalswertLötanschluss
MerkmalsnameWerkstoff der Anschlussoberfläche (EF006826)
MerkmalswertZinn
MerkmalsnameDurchmesser Anschlusspin (EF006823)
Merkmalswert1.3 mm
MerkmalsnameLänge des Pins (EF006825)
Merkmalswert3.4 mm
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
MerkmalsnameArt der Leiterplattenbefestigung (EF008226)
MerkmalswertAnschlusskontakt
MerkmalsnameBefestigungsart (EF002442)
Merkmalswertlöten
MerkmalsnameArt der Banderolierung (EF007011)
MerkmalswertKarton (für SMD)

DATASHEET - PDF
