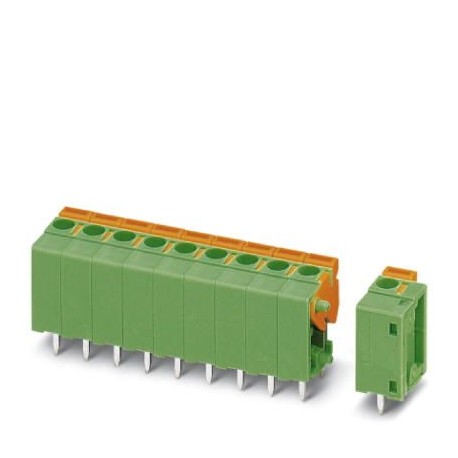

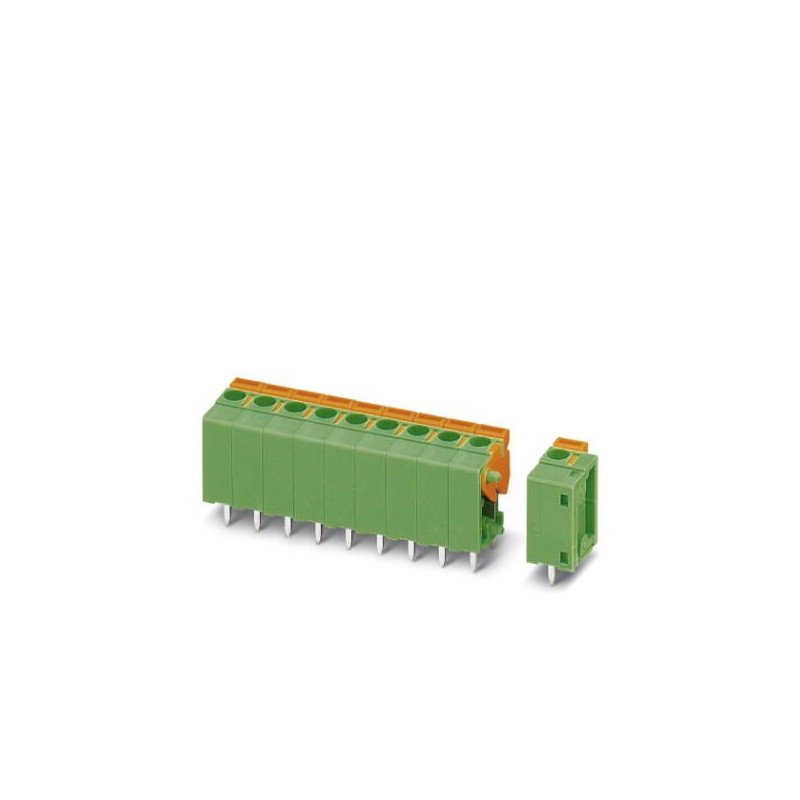

FFKDSA1/V1-5,08-17 1731167 PHOENIX CONTACT Bornier PCB
FFKDSA1/V1-5,08-17
1731167
PHOENIX_CONTACT
50
Bornier PCB
Bornier de carte de circuit imprimé, courant assigné : 15 A, tension nominale (III/2) : 400 V, section nominale : 1,5 mm², nombre de potentiels : 17, nombre de rangées : 1, nombre de pôles par rangée : 17, famille d’articles : FFKDS(A)/V1, pas : 5,08 mm, type de raccordement : Raccord à ressort enfichable, montage : soudure à l’onde, sens de raccordement conducteur/circuit imprimé : 90 °, couleur : vert, Disposition des broches : Disposition linéaire des goupilles, Longueur des goupilles [P] : 3,4 mm, nombre de broches de soudage par potentiel : 2, type d’emballage : en boîte
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Bornier PCB, le courant nominal: 15 A, nom. tension d'alimentation: 320 V, pas: 5,08 mm, nombre de postes: 17, de la méthode de connexion: Push-in connexion à ressort, montage: Vague de soudure, chef d'orchestre/PCB direction de connexion: 90 °, couleur: vert
Clé De Données Commerciales
| Orderkey | Million sept cent trente et une mille cents soixante sept |
|---|---|
| Unité d'emballage | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4046356157971 |
| Poids par Pièce (hors emballage) | 17.590 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 12,7 mm |
|---|---|
| Hauteur | 5.08 mm |
| Dimension d'un | 81.28 mm |
| Largeur [ w ] | 88.86 mm |
| Hauteur | 13.6 mm |
| Hauteur [ h ] | 17 mm |
| Soudez les broches [P] | 3.4 mm |
| Espacement des broches | 7.62 mm |
| Diamètre du trou | 1.3 mm |
Général
| Une gamme d'articles | FFKDS(A)/V1 |
|---|---|
| Nominale tension de choc (III/3) | 4 kV |
| Nominale tension de choc (III/2) | 4 kV |
| Nominale tension de choc (II/2) | 4 kV |
| Tension assignée (III/3) | 320 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Connexion en acc. avec la norme | FR-VDE |
| Courant Nominal j'N | Quinze |
| Nominale de la section transversale | 1,5 mm2 |
| Soudez les broches de surface | |
| Dénudage des conducteurs | 10 mm |
| Nombre de postes | Dix sept |
Les données de connexion
| Chef de section AWG min. | Vingt quatre |
|---|---|
| Chef de section AWG max. | Seize |
Les normes et les Règlements
| Connexion en acc. avec la norme | FR-VDE |
|---|---|
| CUL |
Les Classifications
eCl@ss
| eCl@ss 4.0 | Vingt sept million cents quarante et une mille cents neuf |
|---|---|
| eCl@ss 4.1 | Vingt sept million cents quarante et une mille cents neuf |
| eCl@ss 5.0 | Vingt sept million cents quarante et une mille cents quatre vingt dix |
| eCl@ss 5.1 | Vingt sept million cents quarante et une mille cents quatre vingt dix |
| eCl@ss 6.0 | Vingt sept million deux cent soixante et une mille cents un |
| eCl@ss 7.0 | Vingt sept million quatre cent quarante mille quatre cent un |
| eCl@ss 8.0 | Vingt sept million quatre cent quarante mille quatre cent un |
| eCl@ss 9.0 | Vingt sept million quatre cent quarante mille quatre cent un |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
UNSPSC
| UNSPSC 6.01 | Trente million deux cent onze mille huit cent un |
|---|---|
| UNSPSC 7.0901 | Trente neuf million cents vingt et une mille quatre cent trente deux |
| UNSPSC 11 | Trente neuf million cents vingt et une mille quatre cent trente deux |
| UNSPSC 12.01 | Trente neuf million cents vingt et une mille quatre cent trente deux |
| UNSPSC 13.2 | Trente neuf million cents vingt et une mille quatre cent trente deux |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 17 mm |
| Nombre de raccordements électriques (EF008252) | 17 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Courant assigné In (EF008250) | 15 A |
| Tension assignée (EF000228) | 400 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 1.5 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.3 mm |
| Longueur de la broche (EF006825) | 3.4 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
