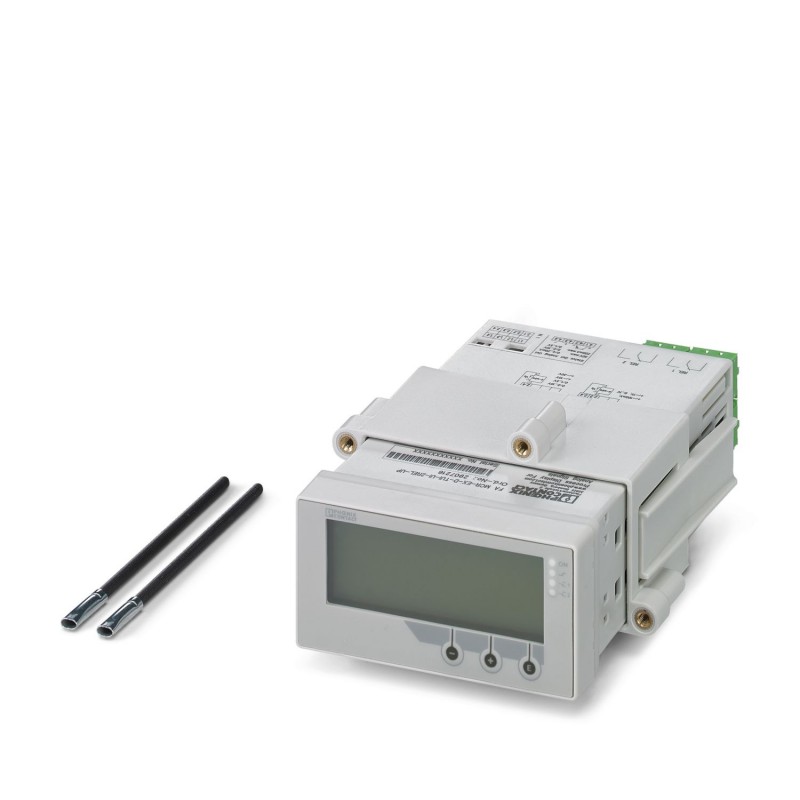

FA MCR-D-TUI-UI-2REL-UP 2907064 PHOENIX CONTACT Display digital
FA MCR-D-TUI-UI-2REL-UP
2907064
PHOENIX_CONTACT
Display digital
Indicador de processo multifuncional em caixa para componentes do painel elétrico para monitoramento e exibição de valores medidos analógicos. As entradas universais permitem a conexão de corrente, tensão, RTDs e termopares. 2 saídas de relé de contato comutado e 1 saída analógica.
Acessórios/peças para instrumentos > Acessórios/peças para sensores
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2907064 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 180 (C-5-2017) |
| GTIN | 4055626204666 |
| Peso por unidade (exclusive embalagem) | 539,800 GRM |
| Número do imposto alfandegário | 90303330 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. altura de aplicação | < 2000 m (através de NN) |
| Grau de proteção | IP65 pela frente |
Dados de entrada
| Descrição da entrada | Entrada universal |
|---|---|
| Quantidade de entradas | 1 |
| Sinal de entrada corrente | 0 mA ... 20 mA +10 % |
| 4 mA ... 20 mA +10 % | |
| máx. corrente de entrada | < 150 mA |
| Sinal de entrada | Corrente |
| Resistência de entrada entrada de corrente | 10 Ω |
| Tensão de alimentação do transmissor | > 16 V (22 mA) |
| Faixa de alimentação do transmissor | 22,8 V ... 27,6 V (Marcha de inércia) |
| Corrente de alimentação do transmissor | < 30 mA (Proteção contra curto-circuito e sobrecarga) |
| Fontes de entrada aplicáveis | Termômetro resistivo |
| Tipos de sensores utilizados (RTD) | Sensores Pt, Ni, Cu |
| Tecnologia de conexão | 2, 3, 4 condutores |
| Descrição da entrada | Entrada universal |
| Sinal de entrada tensão | 0 V ... 10 V |
| 2 V ... 10 V | |
| 0 V ... 5 V | |
| 0 V ... 1 V | |
| 1 V ... 5 V | |
| -1 V ... 1 V | |
| -10 V ... 10 V | |
| -30 V ... 30 V | |
| -100 mV ... 100 mV | |
| máx. tensão de entrada | ± 35 V (≥ 1 V) |
| Sinal de entrada | Tensão |
| Resistência de entrada entrada de tensão | > 1 MΩ |
| Fontes de entrada aplicáveis | Termopares |
| Tipos de sensores utilizados (TC) | J, K, T, N, B, S, R, U. L, C, D |
Dados de saída
| Denominação saída | Saída de corrente |
|---|---|
| Quantidade de saídas | 1 |
| Configurável/Programável | sim |
| Sinal de saída corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| máx. corrente de saída | < 22 mA |
| Carga/carga de saída da saída de corrente | ≤ 500 Ω (22 mA) |
| Ripple | < 10 mVSS(500 Ω) |
| Resolução D/A | 13 Bit |
| Denominação saída | Saída de tensão |
| Sinal de saída tensão | 0 V ... 10 V |
| 2 V ... 10 V | |
| 0 V ... 5 V | |
| 1 V ... 5 V | |
| máx. tensão de saída | < 11 V |
| Ripple | < 10 mVSS(1000 Ω) |
| Resolução D/A | 13 Bit |
Saída de comando
| Denominação saída | Saída de relé |
|---|---|
| Versão do contato | 2 inversores |
| Tensão de comutação mínima | 12 V |
| Tensão de comutação máxima | 30 V DC (3 A) |
| 230 V AC (3 A) | |
| Corrente de comutação mínima | 10 mA |
| Denominação saída | Saída de transistor, ativo |
| Descrição da saída | Saída coletor aberto |
| Quantidade de saídas | 1 |
| Versão do contato | Transistor |
| Tensão de comutação máxima | 28 V |
| Corrente de comutação máxima | 3 A |
| 200 mA |
Alimentação
| Faixa de tensão de alimentação | 24 V AC/DC ... 230 V AC/DC (-20 % ... +10 %, 50 Hz ... 60 Hz) |
|---|---|
| Máximo consumo de energia | 30 mA |
| Consumo de corrente | ≤ 6,9 W |
Geral
| Erro de transmissão máximo | ± 0,05 % () |
|---|---|
| Tensão de teste | 2500 V |
| Classe de proteção | I |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Tensão de teste entrada / saída | 500 V |
| Tensão de teste entrada / alimentação | 2500 V |
| Tensão de teste saída / alimentação | 2500 V |
| Tensão de teste entrada/alimentação | 2,5 kV |
| Radiação de interferência | IEC 61326, classe A |
| Resistência contra interferência | IEC 61326 / NAMUR NE 21 |
| Cor | cinza claro RAL 7035 |
| Material caixa | PC-GF10 |
| Posição de montagem | Faixa máxima do ângulo de visão +/- 45° do eixo central a partir do display em todas as direções |
| Conformidade | Conforme CE |
| UL, EUA / Canadá | UL 61010 Recognized |
| CSA | CSA GP |
| GL | GL EMC 1 C |
Normas e disposições
| Radiação de interferência | IEC 61326, classe A |
|---|---|
| Resistência contra interferência | IEC 61326 / NAMUR NE 21 |
| Conformidade | Conforme CE |
| UL, EUA / Canadá | UL 61010 Recognized |
| CSA | CSA GP |
| GL | GL EMC 1 C |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027210301eCl@ss 4.127210301eCl@ss 5.027210301eCl@ss 5.127210300eCl@ss 6.027210300eCl@ss 7.027210301eCl@ss 8.027210301eCl@ss 9.027210301
