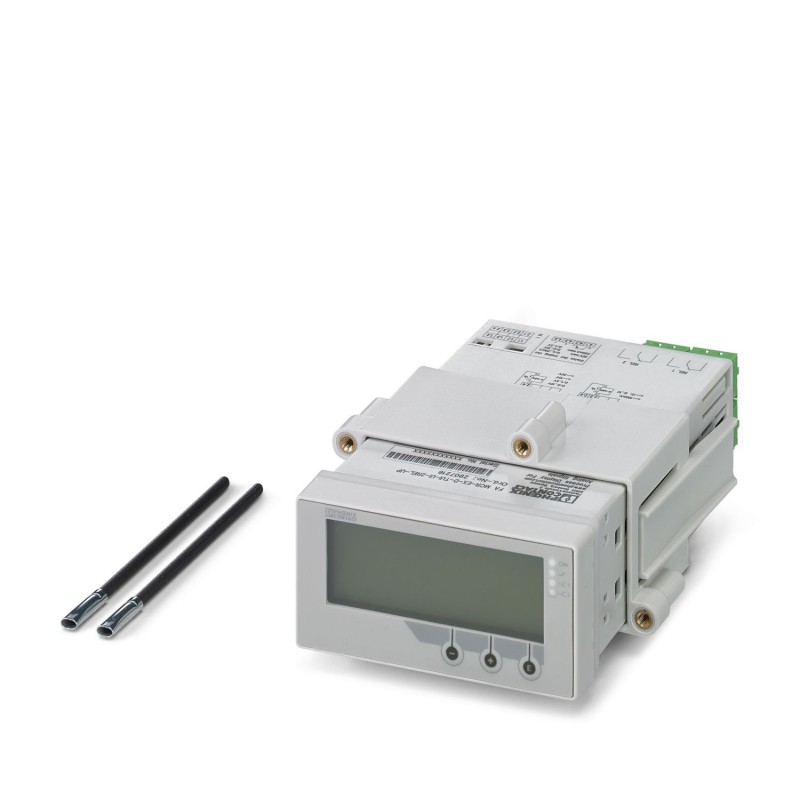

FA MCR-D-TUI-UI-2REL-UP 2907064 PHOENIX CONTACT Indicador de procesos multifuncional en caja para componente..
FA MCR-D-TUI-UI-2REL-UP
2907064
PHOENIX_CONTACT
Indicador de procesos multifuncional en caja para componentes de tablero eléctrico para la monitorización y representación de valores de medición analógicos. Las entradas universales permiten la conexión de corriente, tensión, RTD y termopares. 2 salidas de relé de contacto conmutado y 1 salida analógica..
Accesorios/repuestos para instrumentos > Accesorios/repuestos para sensores (HVAC)
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Indicador digital |
| Familia de productos | Field Analog |
| Configuración | Teclado |
| Software | |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Propiedades de aislamiento | |
| Clase de protección | I |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
Propiedades de sistema
| Funcionalidad | |
| Configuración | Teclado |
| Software | |
Propiedades eléctricas
| Tensión de prueba | 2500 V |
| 2500 V | |
| Tensión de prueba Salida/alimentación | 2500 V |
| Tensión de prueba entrada/salida | 500 V |
| Tensión de prueba Entrada/alimentación | 2,5 kV |
| 2500 V | |
| Error de transmisión máximo | ± 0,05 % (del rango de medición) |
| Separación galvánica Entrada/salida/alimentación | |
| Separación galvánica | 375 V |
| Alimentación | |
| Tensión de alimentación | 24 V AC/DC ... 230 V AC/DC (-20 % ... +10 %, 50 Hz ... 60 Hz) |
| Absorción de corriente máxima | 30 mA |
| Consumo de potencia | ≤ 6,9 W |
Datos de entrada
| Señal: Corriente | |
| Descripción de la entrada | Entrada universal |
| Número de entradas | 1 |
| Señal de entrada | Corriente |
| Señal de entrada Corriente | 0 mA ... 20 mA +10 % |
| 4 mA ... 20 mA +10 % | |
| Señal de entrada Corriente máxima | < 150 mA |
| Fuentes de entrada utilizables | Corriente |
| Resistencia de entrada Entrada de corriente | 10 Ω |
| Tensión de alimentación para transmisor | > 16 V (22 mA) |
| Margen de tensión de alimentación para transmisor | 22,8 V ... 27,6 V (circuito abierto) |
| Corriente de alimentación para transmisor | < 30 mA (Protección contra cortocircuito y sobrecarga) |
| Resolución convertidor D/A | 16 Bit |
| Señal: Tensión | |
| Descripción de la entrada | Entrada universal |
| Señal de entrada | Tensión |
| Señal de entrada Tensión | 0 V ... 10 V |
| 2 V ... 10 V | |
| 0 V ... 5 V | |
| 0 V ... 1 V | |
| 1 V ... 5 V | |
| -1 V ... 1 V | |
| -10 V ... 10 V | |
| -30 V ... 30 V | |
| -100 mV ... 100 mV | |
| Señal de entrada Tensión máxima | ± 35 V (≥ 1 V) |
| ± 12 V (< 1 V) | |
| Fuentes de entrada utilizables | Tensión |
| Resistencia de entrada Entrada de tensión | > 1 MΩ |
| Señal: Resistencia | |
| Descripción de la entrada | Entrada universal |
| Señal de entrada | Resistencia |
| Fuentes de entrada utilizables | Resistencia: 30 Ω ... 3000 Ω |
| Medición | |
| Descripción de la entrada | Entrada universal |
| Configurable/Programable | Sí |
| Tipos de sensor utilizables (RTD) | Sensores Pt, Ni, Cu |
| Fuentes de entrada utilizables | Termorresistencia |
| Margen de medición de temperatura | -200 °C ... 1100 °C (Rango en función del tipo de sensor, ajustable) |
| Tecnología de conexión | 2, 3, 4 conductores |
| Velocidad de medición | 200 ms |
| Medición | |
| Descripción de la entrada | Entrada universal |
| Configurable/Programable | Sí |
| Tipos de sensor utilizables (TC) | J, K, T, N, B, S, R, U. L, C, D |
| Fuentes de entrada utilizables | Termopares |
| Margen de medición de temperatura | -200 °C ... 2495 °C (Rango en función del tipo de sensor, ajustable) |
| Velocidad de medición | 200 ms |
Datos de salida
| Conmutar: Relé | |
| Tipo de conmutación del contacto | 2 contactos conmutados |
| Tensión mínima de activación | 12 V |
| Tensión de conmutación máxima | 30 V DC (3 A) |
| 230 V AC (3 A) | |
| Corriente de conmutación mínima | 10 mA |
| Corriente de conmutación máxima | 3 A |
| Conmutar: Transistor | |
| Descripción de la salida | Salida colector abierto |
| Número de salidas | 1 |
| Tipo de conmutación del contacto | Transistor |
| Tensión de conmutación máxima | 28 V |
| Corriente de conmutación máxima | 200 mA |
| Señal: Corriente | |
| Número de salidas | 1 |
| Configurable/Programable | Sí |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Señal de salida corriente máxima | < 22 mA |
| Carga/Carga de salida Salida de corriente | ≤ 500 Ω (22 mA) |
| Ripple | < 10 mVPP(500 Ω) |
| Resolución convertidor D/A | 13 Bit |
| Número de dígitos indicados | 5 |
| Indicación | Pantalla LC de segmento 7, con iluminación de fondo, matriz Dot para texto/gráfico de barras |
| Coeficiente de temperatura típico | 0,01 %/K |
| Señal: Tensión | |
| Señal de salida tensión | 0 V ... 10 V |
| 2 V ... 10 V | |
| 0 V ... 5 V | |
| 1 V ... 5 V | |
| Señal de salida tensión máxima | < 11 V |
| Tensión en circuito abierto | 24 V DC (+15 %/-5 %) |
| Corriente de cortocircuito | < 25 mA |
| Ripple | < 10 mVPP(1000 Ω) |
| Resolución convertidor D/A | 13 Bit |
| Coeficiente de temperatura típico | 0,01 %/K |
Datos de conexión
| Entrada, Salida, Estado | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 26 ... 16 |
| Relé, alimentación | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,4 Nm ... 0,4 Nm |
Interfaces
| Datos: T-PORT | |
| Tipo de conexión | Conector hembra de 4 polos |
| Datos: USB | |
| Velocidad de transmisión serie | 38400 baudios |
Señalización
| Indicación de estado | LED (rojo) |
Dimensiones
| Anchura | 96 mm |
| Altura | 48 mm |
| Profundidad | 151,8 mm |
Datos del material
| Color | gris claro (RAL 7035) |
| Material carcasa | PC-GF10 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP65 (Lado frontal) |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | < 2000 m (a través de NN) |
| Clase de clima | según IEC 60654-1, clase B2 |
| Humedad de aire admisible (servicio) | Frente: condensación admisible |
| Tubo de equipo: sin condensación | |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| UL, EE. UU. / Canadá | |
| Marcado | UL 61010 Recognized |
| CSA | |
| Marcado | CSA GP |
| Homologación para la construcción naval | |
| Certificado | DNV GL TAA000029G |
| Datos DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibración | A |
| EMC | B |
| Enclosure | B (front) / A (rear) |
Datos CEM
| Resistencia a interferencias | IEC 61326 / NAMUR NE 21 |
| Emisión de interferencias | IEC 61326, Clase A |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Montaje en panel frontal | |
| Posición para el montaje | Máx. ángulo de visión de ±45° desde el eje central del display en cualquier dirección |
