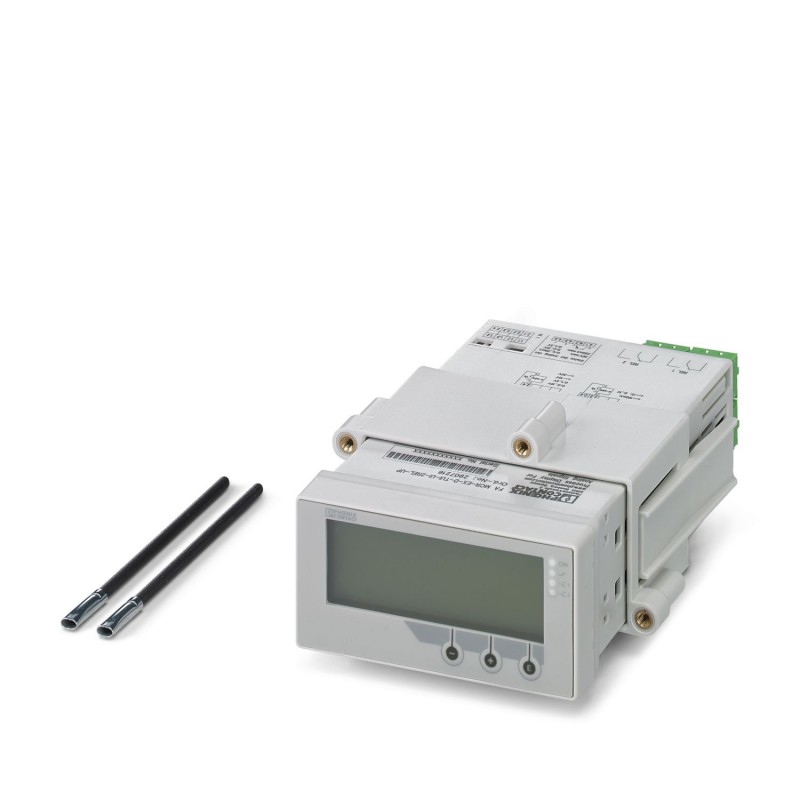

FA MCR-D-TUI-UI-2REL-UP 2907064 PHOENIX CONTACT Afficheur numérique
FA MCR-D-TUI-UI-2REL-UP
2907064
PHOENIX_CONTACT
Afficheur numérique
Indicateur de processus multifonctionnel en boîte pour les composants de tableaux électriques pour la surveillance et l’affichage des valeurs mesurées analogiques. Les entrées universelles permettent de connecter le courant, la tension, les RTD et les thermocouples. 2 sorties relais à contact commuté et 1 sortie analogique.
Accessoires/pièces détachées pour instruments de mesure et de réglage > Accessoires/pièces détachées pour capteurs
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2907064 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 180 (C-5-2017) |
| GTIN | 4055626204666 |
| Poids par pièce (hors emballage) | 0,540 KGM |
| Numéro du tarif douanier | 90303330 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur max. | < 2000 m (au-d. du niveau de la mer) |
| Indice de protection | IP65 en face avant |
Données d'entrée
| Description de l'entrée | Entrée universelle |
|---|---|
| Nombre d'entrées | 1 |
| Signal d'entrée courant | 0 mA ... 20 mA +10 % |
| 4 mA ... 20 mA +10 % | |
| Courant d'entrée max. | < 150 mA |
| Signal d'entrée | Courant |
| Résistance d'entrée entrée courant | 10 Ω |
| Tension d'alimentation du transmetteur | > 16 V (22 mA) |
| Plage de tension d'alimentation du transmetteur | 22,8 V ... 27,6 V (marche à vide) |
| Courant d'alimentation du transmetteur | < 30 mA (Protection contre courts-circuits et surcharges) |
| Sources d'entrée utilisables | Sonde de température |
| Types de capteurs utilisables (RTD) | Capteurs Pt, Ni, Cu |
| Technique de raccordement | 2, 3 ou 4 fils |
| Description de l'entrée | Entrée universelle |
| Signal d'entrée tension | 0 V ... 10 V |
| 2 V ... 10 V | |
| 0 V ... 5 V | |
| 0 V ... 1 V | |
| 1 V ... 5 V | |
| -1 V ... 1 V | |
| -10 V ... 10 V | |
| -30 V ... 30 V | |
| -100 mV ... 100 mV | |
| Tension d'entrée max. | ± 35 V (≥ 1 V) |
| Signal d'entrée | Tension |
| Résistance d'entrée entrée tension | > 1 MΩ |
| Sources d'entrée utilisables | Thermocouples |
| Types de capteurs utilisables (TC) | J, K, T, N, B, S, R, U. L, C, D |
Données de sortie
| Dénomination sortie | Sortie courant |
|---|---|
| Nombre de sorties | 1 |
| Configurable/programmable | oui |
| Signal de sortie courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Courant de sortie max. | < 22 mA |
| Charge/charge de sortie Sortie courant | ≤ 500 Ω (22 mA) |
| Ondulation | < 10 mVCC(500 Ω) |
| Résolution N/A | 13 Bit |
| Dénomination sortie | Sortie tension |
| Signal de sortie tension | 0 V ... 10 V |
| 2 V ... 10 V | |
| 0 V ... 5 V | |
| 1 V ... 5 V | |
| Tension de sortie max. | < 11 V |
| Ondulation | < 10 mVCC(1000 Ω) |
| Résolution N/A | 13 Bit |
Sortie de couplage
| Dénomination sortie | Sortie à relais |
|---|---|
| Type de contact | 2 inverseurs |
| Tension de commutation minimale | 12 V |
| Tension de commutation maximale | 30 V DC (3 A) |
| 230 V AC (3 A) | |
| Courant de commutation minimal | 10 mA |
| Dénomination sortie | Sortie à transistor, active |
| Description de la sortie | Sortie collecteur ouverte |
| Nombre de sorties | 1 |
| Type de contact | Transistor |
| Tension de commutation maximale | 28 V |
| Courant de commutation maximal | 3 A |
| 200 mA |
Alimentation
| Plage de tension d'alimentation | 24 V AC/DC ... 230 V AC/DC (-20 % ... +10 %, 50 Hz ... 60 Hz) |
|---|---|
| Courant max. absorbé | 30 mA |
| Consommation de puissance | ≤ 6,9 W |
Généralités
| Erreur de transmission max. | ± 0,05 % () |
|---|---|
| Tension d'essai | 2500 V |
| Classe de protection | I |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'essai entrée/sortie | 500 V |
| Tension d'essai entrée/alimentation | 2500 V |
| Tension d'essai sortie/alimentation | 2500 V |
| Tension d'essai entrée/alimentation | 2,5 kV |
| Emission | CEI 61326, classe A |
| Immunité | IEC 61326 / NAMUR NE 21 |
| Coloris | gris clair RAL 7035 |
| Matériau du boîtier | PC-GF10 |
| Emplacement pour le montage | Plage angulaire maximale de ±45° par rapport à l'axe médian de l'afficheur dans chaque direction |
| Conformité | Conformité CE |
| UL, USA/Canada | UL 61010 Recognized |
| CSA | CSA GP |
| GL | GL EMC 1 C |
Normes et spécifications
| Emission | CEI 61326, classe A |
|---|---|
| Immunité | IEC 61326 / NAMUR NE 21 |
| Conformité | Conformité CE |
| UL, USA/Canada | UL 61010 Recognized |
| CSA | CSA GP |
| GL | GL EMC 1 C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027210301eCl@ss 4.127210301eCl@ss 5.027210301eCl@ss 5.127210300eCl@ss 6.027210300eCl@ss 7.027210301eCl@ss 8.027210301eCl@ss 9.027210301
