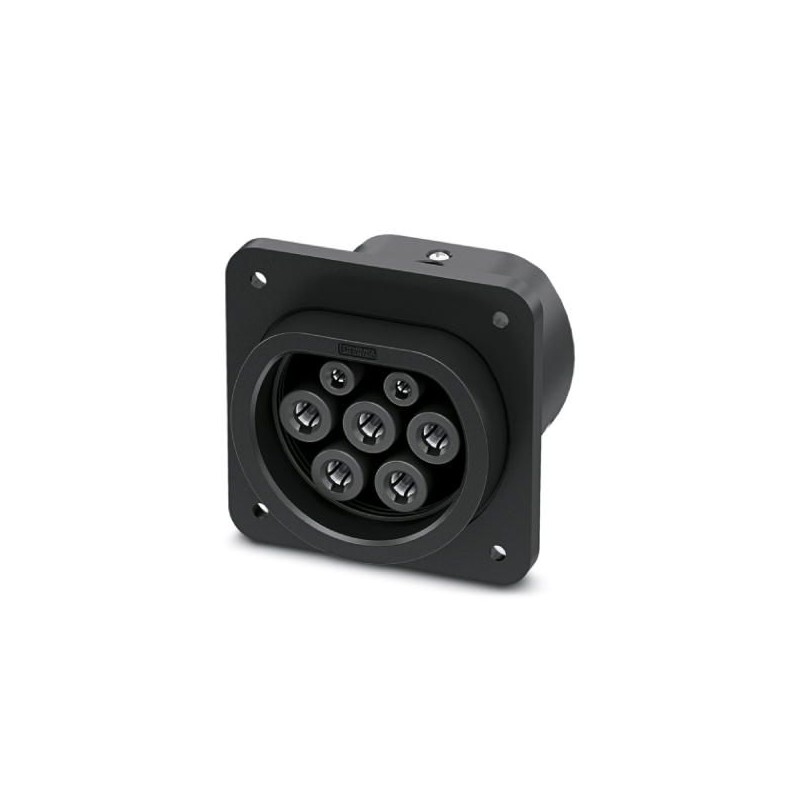

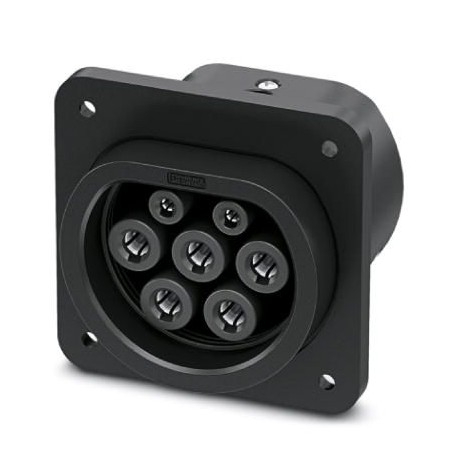

EV-T2M3S-3AC32A-1,0M6,0E00 1627526 PHOENIX CONTACT Tomada de carga da infraestrutura
EV-T2M3S-3AC32A-1,0M6,0E00
1627526
PHOENIX_CONTACT
60
Tomada de carga da infraestrutura
CHARX connect, Caixa de carregamento de infraestruturas, ligação roscada da tampa de proteção na parte traseira, sem atuador de bloqueio, Para carregamento de veículos elétricos (EV) com corrente alternada (AC), Compatível com conectores de carregamento para infraestruturas, Tipo 2, IEC 62196-2, 32 A / 480 V (AC), Condutores simples, comprimento: 1 m, Montagem frontal e traseira na parede, Geração 1, logotipo "PHOENIX CONTACT", IMPORTANTE! Esta variante de artigo não contém nenhum atuador de travamento.
Dispositivos de encaixe industriais e especiais > Conector para carga de veículos elétricos E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1627526 |
|---|---|
| Quantidade de embalagem (VPE) | 60 Unid |
| Quantidade mínima de pedido | 60 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626322216 |
| Peso por unidade (exclusive embalagem) | 0,579 KGM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Tomada de carga de infraestrutura para o carregamento com corrente alternada (AC) de veículos elétricos, compatível com conectores de carga de infraestrutura |
|---|---|
| Versão | Conexão a parafuso de tampa de proteção na parte traseira |
| Normas / Determinações | IEC 62196-2 |
| Padrão de carga | Tipo 2 |
| Modo de carga | Mode 3, Case B |
| Observação | IMPORTANTE! Esta variante de artigo não inclui atuador de travamento. |
| Certifique-se de que o conector de carga da infraestrutura esteja travado na tomada de carga de infraestrutura durante o processo de carregamento conforme IEC 61851-1. Recomendamos o emprego dos nossos atuadores de travamento (1624129, 1622317). Caso seja selecionado um outro travamento, recomendamos que a área de fixação seja vedada (1621465), ver também Acessórios. | |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
| Quantidade de embalagens separada | 60 Unidade |
Medidas
| Altura | 79,5 mm |
|---|---|
| Largura | 75 mm |
| Profundidade | 70,8 mm |
| Dimensões do furo | 60 mm x 60 mm |
| Comprimento do condutor | 1 m |
| Estrutura do condutor | 5x 6,0 mm² + 2x 0,5 mm² |
| Tipo de condutor | Condutores individuais |
Condições ambientais
| Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude máx. | 5000 m (acima do nível do mar) |
| Grau de proteção | IP44 (encaixado) |
| IP54 (com tampa de proteção, ver acessórios) |
Propriedades elétricas
| Potência de carga máxima | 22 kW |
|---|---|
| Tipo da corrente de carga | AC trifásico |
| Número de fases | 3 |
| Número de contatos de potência | 5 (L1, L2, L3, N, PE) |
| Contatos de potência, corrente de dimensionamento | 32 A |
| Contatos de potência Tensão de dimensionamento | 480 V AC |
| Número de contatos de sinal | 2 (CP, PP) |
| Contatos de sinal Corrente de dimensionamento | 2 A |
| Contatos de sinal Tensão de dimensionamento | 30 V AC |
| Tipo de transmissão de sinais | Modulação ampliada de impulso |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
Montagem
| Opções de montagem possíveis | Montagem na parede frontal e posterior |
|---|---|
| Restrições da posição de montagem | Inclinação frontal possível somente de 0 a 90 graus, ver figura |
| Posição de montagem do atuador de travamento | Centralizado em cima |
| Conexão a parafuso de uma tampa de proteção | somente possível na parte da frente |
| Espessura máx. da parede | máx. 50 mm (Montagem na parede posterior, especificação máxima normativa para conector de carga de infraestrutura) |
| máx. 28 mm (Montagem na parede posterior, especificação máxima normativa para conector de carga de infraestrutura com utilização da tampa de proteção 1405217) | |
| máx. 10 mm (Montagem frontal, com utilização do atuador de travamento) | |
| Diâmetro do furo de fixação | 7,00 mm (ø) |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 10 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144706
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY EN.pdf | 6 Mbytes |
|
