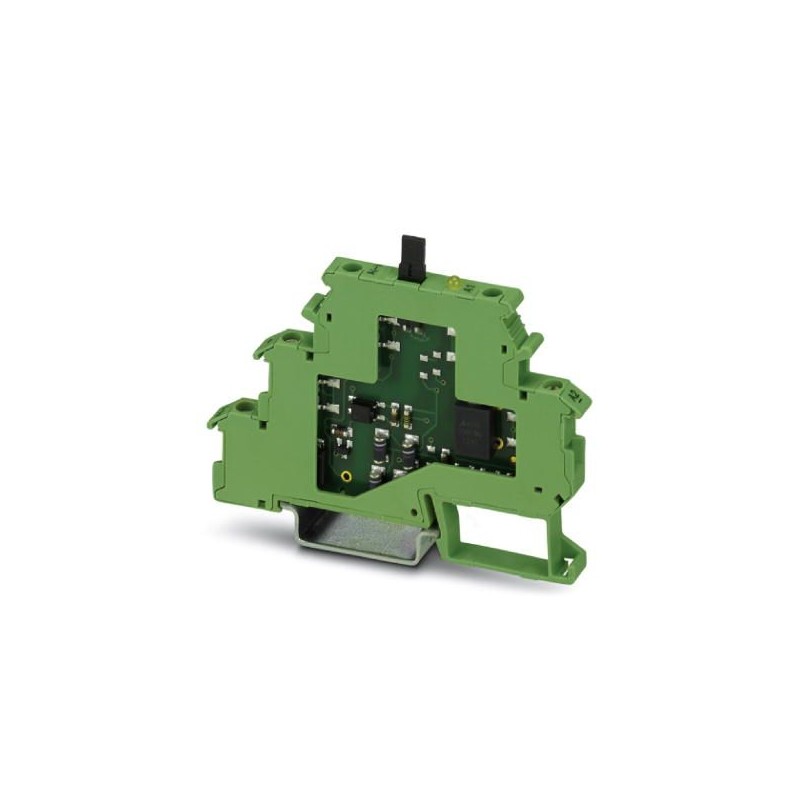

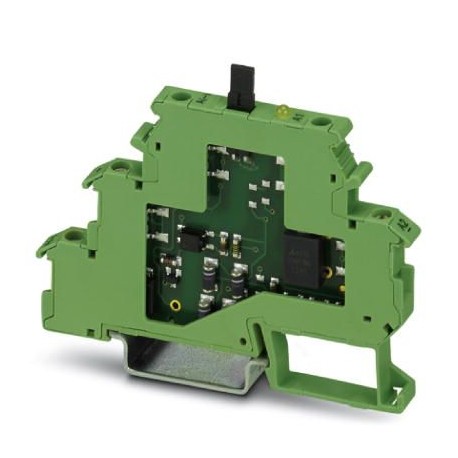

DEK-OE- 24DC/ 48DC/100/T 2964254 PHOENIX CONTACT Módulo de relé de estado sólido
DEK-OE-24DC/ 48DC/100/T
2964254
PHOENIX_CONTACT
Módulo de relé de estado sólido
Terminal de relé de estado sólido de entrada, entrada: 24 V DC, saída: 3 - 48 V DC/100 mA, com plugue de interrupção na saída, largura do terminal 6,2 mm
Relés > Optoacoplador
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2964254 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 71 (IF-2002) |
| GTIN | 4017918100803 |
| Peso por unidade (exclusive embalagem) | 21,060 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | CN (China) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
Dados de entrada
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada relativo a UN | 0,9 ... 1,1 |
| Faixa de tensão de entrada | 21,6 V DC ... 26,4 V DC |
| Limite de ligação sinal "0" relativo a UN | ≤ 0,4 |
| Limite de ligação sinal "1" relativo a UN | ≥ 0,8 |
| Típica corrente de entrada com UN | 6,5 mA |
| Tempo de ligação típico | 40 µs (Retardo) |
| Tempo de desligamento típico | 40 µs (Retardo) |
| Indicação de estado | LED amarelo |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Comando / componente de proteção | Retificador de jampeamento |
| Freqüência de transmissão | 30 Hz |
Dados de saída
| Faixa de tensão de saída | 3 V DC ... 48 V DC |
|---|---|
| Corrente máx. em regime permanente | 100 mA |
| Queda de tensão com máx. corrente constante limite | ≤ 0,9 V |
| Circuito de saída | 2 condutores sem massa |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Proteção contra sobretensão | |
| Comando / componente de proteção | Diodo de proteção contra inversão de polaridade |
Dados de conexão do lado de entrada
| Denominação conexão | Lado de entrada |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 14 |
| Torque de aperto | 0,5 Nm |
Dados de conexão do lado de saída
| Denominação conexão | Lado de saída |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 14 |
| Torque de aperto | 0,5 Nm |
Geral
| Nota | A caixa está aberta de um dos lados. A tampa correta é a D-DEK 1,5 GN (2716949). |
|---|---|
| Tipo de indicação | Indicação sobre a aplicação |
| Nota | Utilização de jumpers EB 80-DIK... nos bornes DEK: devido a uma possível expansão (reduzida) da caixa DEK causada por absorção de umidade é do ar ambiente, bem como uma folga de tolerância desfavorável entre uma maior quantidade de bornes DEK e o jumper EB 80-DIK..., em caso de utilização dos jumpers EB 80-DIK... é recomendável que estes sejam separados após 10 a 12 bornes DEK e no local colocar uma ponte de fios para respectivamente o borne DEK seguinte. |
| Tensão de teste entrada / saída | 2,5 kV AC |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Modo operacional | 100 % ED |
| Normas / Determinações | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 | |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
Normas e disposições
| Normas / Determinações | IEC 60664 |
|---|---|
| IEC 60664A | |
| DIN VDE 0110 | |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Tensão de entrada (intervalo) (EF003840) | 21.6 V |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Tensão de saída (intervalo) (EF003933) | 3 V |
| Tipo de tensão de saída (EF008222) | DC |
| Corrente nominal de operação Ie (EF001443) | 0.1 A |
| Tipo de saída digital (EF003601) | Eletrónico |
| Com indicação LED (EF005950) | Sim |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
