EV-T2G3PC-3AC32A-4,0M6,0ESBK01 1623509 PHOENIX CONTACT Cabos de carga AC
EV-T2G3PC-3AC32A-4,0M6,0ESBK01
1623509
PHOENIX_CONTACT
Cabos de carga AC

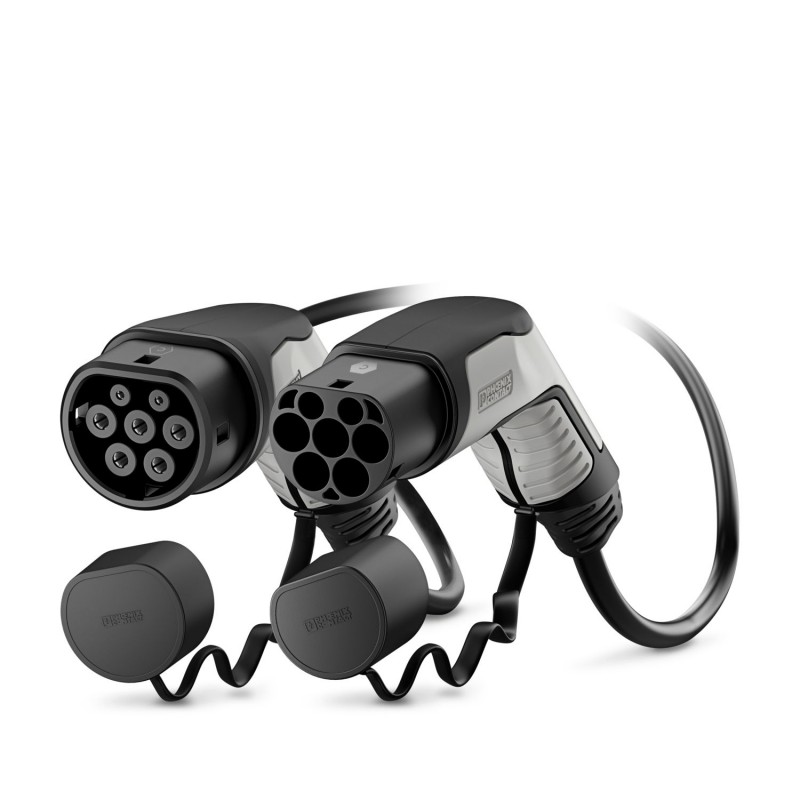

CHARX connect, Cabo de carregamento CA móvel, com conectores de carregamento para veículos e infraestruturas, Para carregamento com veículos elétricos (EV) de corrente alternada (CA) com entradas de carregamento para veículos do tipo 2, Com tampa, Tipo 2, IEC62196-2, 32 A / 480 V (AC), C-Line, caixa: preto, cinza, logotipo da PHOENIX CONTACT, cabo: 4 m, preto, reto
CHARX connect comfort, cabo de carregamento móvel CA, com conector de carregamento do veículo e ficha de carregamento da infraestrutura, para carregamento de veículos elétricos (EVs) com corrente alternada (CA) através de entradas de carregamento do veículo Tipo 2, com tampa de proteção, Tipo 2, IEC 62196-2, 32 A / 480 V (CA), invólucro: preto, cinza, logotipo PHOENIX CONTACT, cabo: 4 m, preto, reto
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1623509 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4055626177908 |
| Peso por unidade (exclusive embalagem) | 3.105,000 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Condutor de carga AC móvel com conector de carga para veículos e conector de carga de infraestrutura, com tampas de proteção |
|---|---|
| Versão | C-Line preto / cinza |
| Normas / Determinações | IEC 62196-2 |
| Padrão de carga | Tipo 2 |
| Modo de carga | Mode 3, Case B |
Medidas
| Largura do conector de carga para veículos | 70,00 mm |
|---|---|
| Altura do conector de carga para veículos | 137,00 mm |
| Profundidade do conector de carga para veículos | 215,90 mm |
| Largura do conector de carga de infraestrutura | 58,00 mm |
| Altura do conector de carga de infraestrutura | 131,80 mm |
| Profundidade do conector de carga de infraestrutura | 233,40 mm |
| Comprimento do condutor | 4 m |
Condições ambientais
| Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude máx. | 5000 m (acima do nível do mar) |
| Grau de proteção | IP44 (encaixado, o grau de proteção em estado pronto para operação e plugado somente pode ser assegurado se ambos os conectores forem produtos originais da Phoenix Contact ou produtos em conformidade com as normas correspondentes) |
| IP54 (Capa de proteção) |
Propriedades elétricas
| Potência de carga máxima | 26,6 kW |
|---|---|
| Número de fases | 3 |
| Número de contatos de potência | 5 (L1, L2, L3, N, PE) |
| Contatos de potência, corrente de dimensionamento | 32 A |
| Contatos de potência Tensão de dimensionamento | 480 V AC |
| Número de contatos de sinal | 2 (CP, PP) |
| Contatos de sinal Corrente de dimensionamento | 2 A |
| Contatos de sinal Tensão de dimensionamento | 30 V AC |
| Tipo de transmissão de sinais | Modulação ampliada de impulso |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
| Codificação da resistência | 220 Ω (entre PE e PP) |
Design
| Linha de design | C-Line |
|---|---|
| Cor da caixa | preto |
| Cor da frente de encaixe | preto |
| Cor da área do punho | cinza |
| Cor da tampa de proteção | preto |
| Variações do cliente | Sob consulta |
Material
| Material caixa | Plástico |
|---|---|
| Material da área do punho | Plástico macio |
| Material da tampa de proteção | Plástico macio |
| Material da frente de encaixe | Plástico |
| Classe de inflamabilidade | V0 |
| Superfície do material dos contatos | Ag |
Cabo
| Estrutura do condutor | 5 x 6,0 mm² + 1 x 0,5 mm² |
|---|---|
| Normas / disposições relativas a cabos | prEN 50620 / DIN EN 50620 |
| Classe dos cabos | Classe 5 |
| Certificações dos cabos | VDE |
| Diâmetro externo de linha | 17 mm ±0,4 mm |
| Tipo de condutor | reto |
| Revestimento externo, material | TPE-U |
| Revestimento externo, cor | preto |
| Raio de curvatura mínimo | 255 mm (15 x diâmetro) |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 10 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
| Característica | Valor |
|---|---|
| Tipo de corrente (EF000143) | CA trifásica |
| Número de condutores de comunicação (EF009317) | 2 |
| Tipo lateral do veículo (EF009318) | Tipo 2 |
| Execução do lado da infraestrutura (EF009319) | Tipo 2 |
| Com caixa de controlo In-cable (ICCB) (EF009320) | Não |
| Modo de carregamento (EF009321) | Modo 3 |
| Corrente nominal (EF000001) | 32 A |
| Tensão nominal (EF000002) | 480 V |
| Com sensor de temperatura (EF006034) | Não |
| Comprimento do cabo (EF000536) | 4 m |
| Tipo de cabo (EF000081) | Direito |
| Material de contacto (EF004019) | Outro |
| Tratamento da superfície de contacto (EF002558) | Outro |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY EN.pdf | 6 Mbytes |
|
