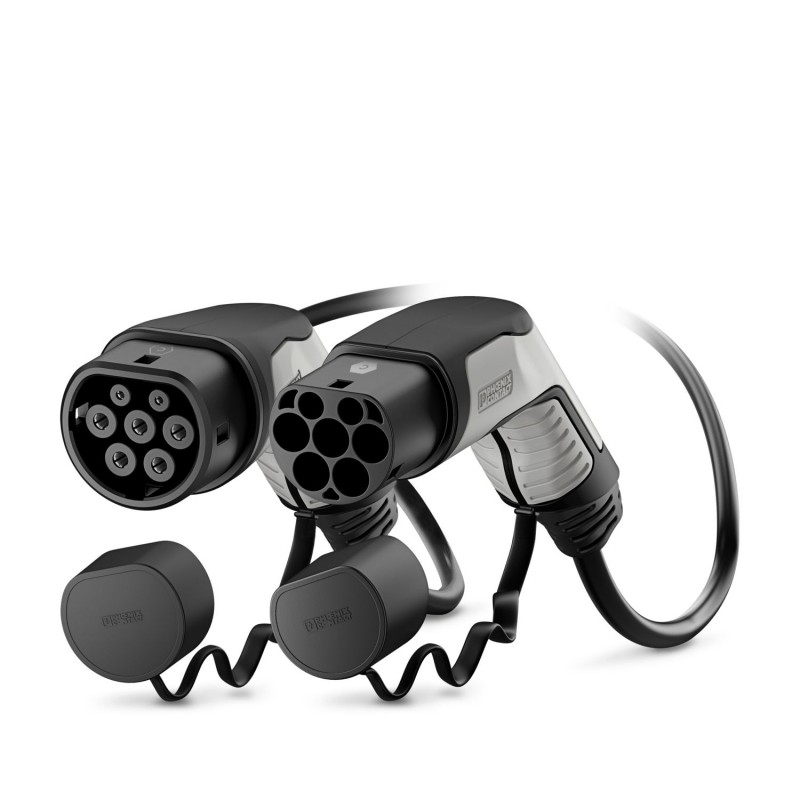

EV-T2G3PC-3AC32A-4,0M6,0ESBK01 1623509 PHOENIX CONTACT CHARX connect comfort, Tipo 2, Cable de carga AC móvi..
EV-T2G3PC-3AC32A-4,0M6,0ESBK01
1623509
PHOENIX_CONTACT
CHARX connect comfort, Tipo 2, Cable de carga AC móvil, 32 A permanente, 480 V AC, con conectores de carga para vehículos e infraestructuras, cable: 4 m, negro, recto, con capuchón, carcasa: negro, gris, Logotipo de PHOENIX CONTACT, IEC 62196-2, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de carga para vehículos de tipo 2
CHARX connect, Cable de carga AC móvil, con conectores de carga para vehículos e infraestructuras, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de carga para vehículos de tipo 2, Con capuchón, Tipo 2, IEC62196-2, 32 A / 480 V (AC), C-Line, carcasa: negro, gris, Logotipo de PHOENIX CONTACT, cable: 4 m, negro, recto
CHARX connect comfort, Cable de carga móvil de CA, con conector de carga para vehículos y enchufe de carga para infraestructuras, para la carga de vehículos eléctricos (VE) con corriente alterna (CA) a través de entradas de carga de vehículos de tipo 2, con tapa protectora, Tipo 2, IEC 62196-2, 32 A / 480 V (CA), carcasa: negro, gris, logotipo PHOENIX CONTACT, cable: 4 m, negro, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1623509 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBAEC - |
| EAN | 4055626177908 |
| Peso por unidad (sin incluir el embalaje) | 3.105,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | Cable de carga AC móvil con conector de carga para vehículos y conector de carga para infraestructuras, con capuchones |
|---|---|
| Ejecución | C-Line negro/gris |
| Normas/especificaciones | IEC 62196-2 |
| Estándar de carga | Tipo 2 |
| Modo de carga | Modo 3, caso B |
Dimensiones
| Anchura del conector de carga para vehículos | 70,00 mm |
|---|---|
| Altura del conector de carga para vehículos | 137,00 mm |
| Profundidad del conector de carga para vehículos | 215,90 mm |
| Anchura del conector de carga para infraestructuras | 58,00 mm |
| Altura del conector de carga para infraestructuras | 131,80 mm |
| Profundidad del conector de carga para infraestructuras | 233,40 mm |
| Longitud del cable | 4 m |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP44 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| IP54 (Capuchón) |
Propiedades eléctricas
| Potencia de carga máxima | 26,6 kW |
|---|---|
| Número de fases | 3 |
| Número de contactos de potencia | 5 (L1, L2, L3, N, PE) |
| Contactos de potencia corriente asignada | 32 A |
| Contactos de potencia tensión asignada | 480 V AC |
| Número de contactos de señal | 2 (CP, PP) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación de resistencia | 220 Ω (entre PE y PP) |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Design
| Línea de diseño | C-Line |
|---|---|
| Color carcasa | negro |
| Color cara de enchufe | negro |
| Color de la zona de agarre | gris |
| Color del capuchón | negro |
| Variaciones del cliente | Bajo demanda |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material capuchón | Plástico blando |
| Material cara de enchufe | Plástico |
| Clase de combustibilidad | V0 |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 5 x 6,0 mm² + 1 x 0,5 mm² |
|---|---|
| Normas/especificaciones sobre cables | prEN 50620 / DIN EN 50620 |
| Clase de cable | Clase 5 |
| Certificaciones de cables | VDE |
| Diámetro exterior del cable | 17 mm ±0,4 mm |
| Tipo de cable | recto |
| Envoltura exterior, material | TPE-U |
| Envoltura exterior, color | negro |
| Radio de flexión mínimo | 255 mm (15 x diámetro) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
| Característica | Valor |
|---|---|
| Tipo de corriente (EF000143) | CA trifásico |
| Número de conductores de comunicación (EF009317) | 2 |
| Ejecución lado del vehículo (EF009318) | Tipo 2 |
| Ejecución lado red eléctrica (EF009319) | Tipo 2 |
| Con Incable Control Box (ICCB) (EF009320) | No |
| Modo de carga (EF009321) | Modo 3 |
| Intensidad nominal (EF000001) | 32 A |
| Voltaje nominal (EF000002) | 480 V |
| Con sensor de temperatura (EF006034) | No |
| Longitud de cable (EF000536) | 4 m |
| Tipo de cable (EF000081) | Recto |
| Material de los contactos (EF004019) | Otros |
| Tratamiento superficial de los contactos (EF002558) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 6 Mbytes |
|
