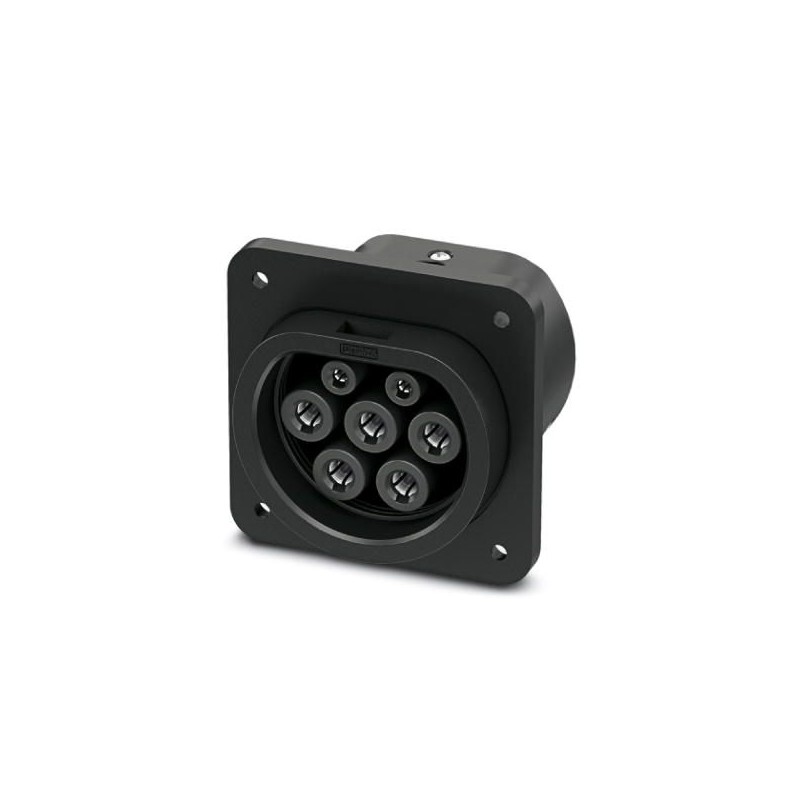

EV-GBM3S-3AC32A-0,7M6,0E00 1408170 PHOENIX CONTACT Tomada de carga da infraestrutura
EV-GBM3S-3AC32A-0,7M6,0E00
1408170
PHOENIX_CONTACT
Tomada de carga da infraestrutura
CHARX Connect básico, Tomada de infraestrutura, Retangular, para carregamento de veículos elétricos com corrente alternada (AC), GB/T, GB/T 20234.2-2015, 32 A / 440 V (AC), Condutores individuais, comprimento: 0,7 m, Montagem frontal e traseira na parede, carcaça: preta, IMPORTANTE! Esta variante de artigo não contém atuadores de travamento.
Dispositivos de encaixe industriais e especiais > Conector para carga de veículos elétricos E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1408170 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 756 (C-2-2017) |
| GTIN | 4046356856041 |
| Peso por unidade (exclusive embalagem) | 0,699 KGM |
| Número do imposto alfandegário | 85444290 |
| País de origem | CN (China) |
Definição do produto
| Tipo de produto | Tomada de carga de infraestrutura para o carregamento com corrente alternada (AC) de veículos elétricos, compatível com conectores de carga de infraestrutura |
|---|---|
| Versão | Conexão a parafuso de tampa de proteção na parte traseira |
| Normas / Determinações | GB/T 20234.2-2015 |
| Padrão de carga | GB/T |
| Modo de carga | Mode 3, Case B |
| Observação | IMPORTANTE! Esta variante de artigo não inclui atuador de travamento. |
| Certifique-se de que o conector de carga da infraestrutura esteja travado na tomada de carga de infraestrutura durante o processo de carregamento conforme IEC 61851-1. Recomendamos o emprego dos nossos atuadores de travamento (1624129, 1622317). Caso seja selecionado um outro travamento, recomendamos que a área de fixação seja vedada (1621465), ver também Acessórios. | |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
Medidas
| Altura | 79,5 mm |
|---|---|
| Largura | 75 mm |
| Profundidade | 70,8 mm |
| Dimensões do furo | 60 mm x 60 mm |
| Comprimento do condutor | 0,7 m (Condutores AC) |
| Estrutura do condutor | 5x 6,0 mm² + 2x 0,5 mm² |
| Tipo de condutor | Condutores individuais |
Condições ambientais
| Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude máx. | 5000 m (acima do nível do mar) |
| Grau de proteção | IP55 (encaixado) |
| IP55 (com tampa de proteção, ver acessórios) |
Propriedades elétricas
| Potência de carga máxima | 14 kW |
|---|---|
| Tipo da corrente de carga | AC trifásico |
| Número de fases | 3 |
| Número de contatos de potência | 5 (L1, L2, L3, N, PE) |
| Contatos de potência, corrente de dimensionamento | 32 A |
| Contatos de potência Tensão de dimensionamento | 440 V AC |
| Número de contatos de sinal | 2 (CP, CC) |
| Contatos de sinal Corrente de dimensionamento | 2 A |
| Contatos de sinal Tensão de dimensionamento | 30 V AC |
| Tipo de transmissão de sinais | Modulação ampliada de impulso |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
Montagem
| Opções de montagem possíveis | Montagem na parede frontal e posterior |
|---|---|
| Restrições da posição de montagem | Inclinação frontal possível somente de 0 a 90 graus, ver figura |
| Posição de montagem do atuador de travamento | Não pré-montado, possibilidade de montagem ao centro em cima |
| Profundidade de montagem necessária | < 5 mm (Montagem na parede traseira) |
| < 10 mm (Montagem frontal) | |
| Espessura máx. da parede | < 51,8 mm (Montagem frontal) |
| > 57 mm (Montagem na parede traseira) | |
| Diâmetro do furo de fixação | 7,00 mm (ø) |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 10 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144706
