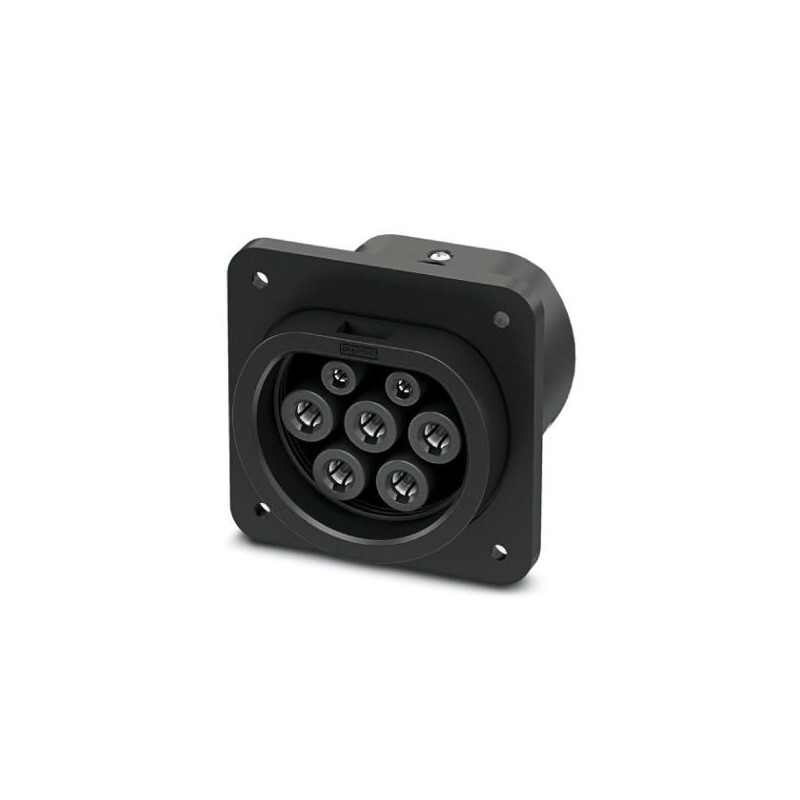

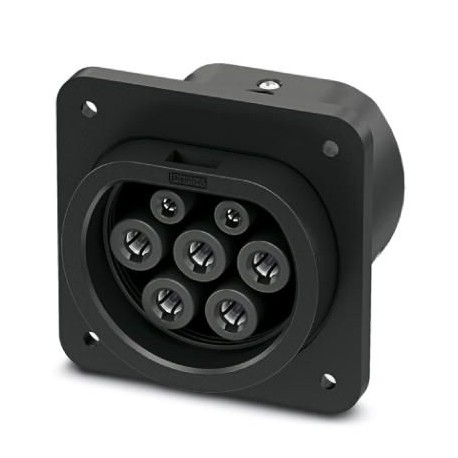

EV-GBM3S-3AC32A-0,7M6,0E00 1408170 PHOENIX CONTACT CHARX connect basic, Toma de infraestructura, Rectangular..
EV-GBM3S-3AC32A-0,7M6,0E00
1408170
PHOENIX_CONTACT
CHARX connect basic, Toma de infraestructura, Rectangular, para cargar vehículos eléctricos con corriente alterna (AC), GB/T, GB/T 20234.2-2015, 32 A / 440 V (AC), Conductores individuales, longitud: 0,7 m, Montaje en la pared delantera y en la trasera, carcasa: negro, ¡IMPORTANTE! Esta variante de artículo no contiene ningún actuador de bloqueo.
Dispositivos enchufables industriales y especiales > Conector para la carga de coches eléctricos E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1408170 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBADF - |
| Página del catálogo | Página 756 (C_2_2017) |
| EAN | 4046356856041 |
| Peso por unidad (sin incluir el embalaje) | 0,699 kg |
| Número de tarifa arancelaria | 85444290 |
| País de origen | CN (China) |
Definición del producto
| Tipo de producto | Conector de carga para infraestructuras para cargar con corriente alterna (AC) vehículos eléctricos, compatible con conectores de carga para infraestructuras |
|---|---|
| Ejecución | Conexión por tornillo de tapa de protección en la parte trasera |
| Normas/especificaciones | GB/T 20234.2-2015 |
| Estándar de carga | GB/T |
| Modo de carga | Modo 3, caso B |
| Observación | ¡IMPORTANTE! Esta variante de artículo no contiene ningún actuador de bloqueo. |
| Asegúrese de que durante el proceso de carga el conector de carga para infraestructuras esté enclavado en la toma de carga de infraestructuras según IEC 61851-1. Recomendamos el uso de nuestros actuadores de enclavamiento (1624129, 1622317). En caso de que se seleccione otro tipo de enclavamiento, recomendamos obturar la superficie de fijación (1621465), véanse también los accesorios. | |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
Dimensiones
| Altura | 79,5 mm |
|---|---|
| Anchura | 75 mm |
| Profundidad | 70,8 mm |
| Dimensiones de taladro | 60 mm x 60 mm |
| Longitud del cable | 0,7 m (Cables AC) |
| Estructura de cable | 5x 6,0 mm² + 2x 0,5 mm² |
| Tipo de cable | Conductores individuales |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP55 (insertado) |
| IP55 (con capuchón de protección; véanse los accesorios) |
Propiedades eléctricas
| Potencia de carga máxima | 14 kW |
|---|---|
| Tipo de corriente de carga | AC trifásica |
| Número de fases | 3 |
| Número de contactos de potencia | 5 (L1, L2, L3, N, PE) |
| Contactos de potencia corriente asignada | 32 A |
| Contactos de potencia tensión asignada | 440 V AC |
| Número de contactos de señal | 2 (CP, CC) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Montaje
| Posibles posiciones de montaje | Montaje en la pared delantera y en la trasera |
|---|---|
| Limitaciones de la posición de montaje | Solo inclinación frontal de 0 a 90 grados posible, véase la figura |
| Posición de montaje del actuador de bloqueo | No premontado, posibilidad de montaje en el centro arriba |
| Profundidad de montaje necesaria | < 5 mm (Montaje en pared trasera) |
| < 10 mm (Montaje en pared delantera) | |
| Espesor de pared máx. | < 51,8 mm (Montaje en pared delantera) |
| > 57 mm (Montaje en pared trasera) | |
| Diámetro del orificio de fijación | 7,00 mm (ø) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144706
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 6 Mbytes |
|
