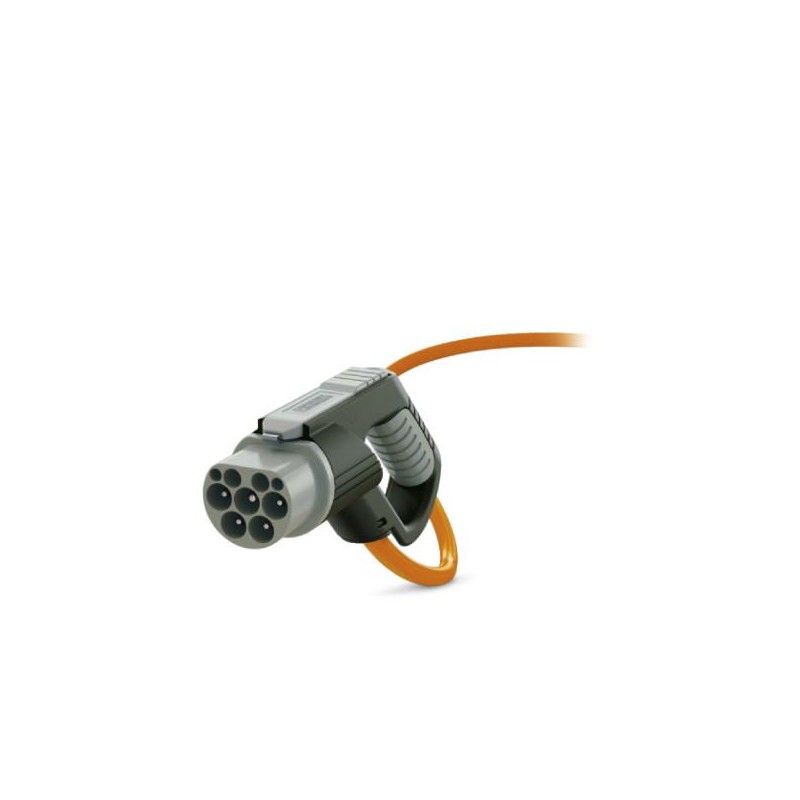

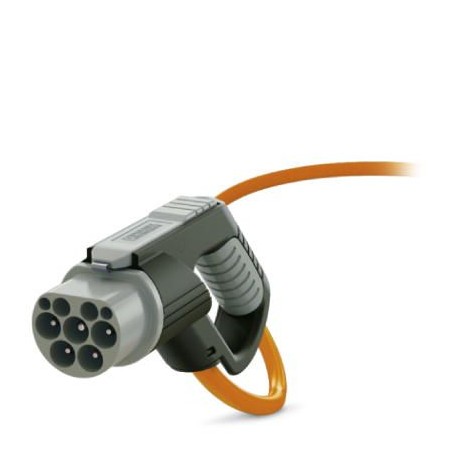

EV-GBM3C-1AC32A-7,0M6,0ESOGDH 1021771 PHOENIX CONTACT AC cabo de carregamento
EV-GBM3C-1AC32A-7,0M6,0ESOGDH
1021771
PHOENIX_CONTACT
AC cabo de carregamento
CHARX connect, cabo de carregamento CA com conector de carregamento do veículo e extremidade do cabo aberta, sem tampa, cor da caixa preto-cinza, Para carregamento de corrente alternada (CA) de veículos elétricos (EV) com entradas de veículo GB/T, para instalação em estações de carregamento para eletromobilidade (EVSE), GB/T, GB/T 20234.2, 32 A / 250 V (CA), D-Line, logotipo "PHOENIX CONTACT", Virolas, cabo: 7 m, laranja, reto, IMPORTANTE: pode ser necessário organizar os cabos.
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão vinte e um mil setecentos e setenta e um |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos quatorze mil, oitocentos e dois |
| Peso por Peça (excluindo embalagem) | De 2.800.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | DE (Alemanha) |
Nota
| Restrição comercial | Os produtos são oferecidos exclusivamente para exportação para fora da UE e da Área Económica Europeia. |
|---|
Definição de produto
| Tipo de produto | AC cabo de carregamento com o veículo conector, abra extremidade do cabo, sem tampa de proteção |
|---|---|
| Tipo | D-Linha |
| Normas/regulamentos | GB/T 20234.2 |
| Carga padrão | GB/T |
| Modo de carregamento | Modo 3, Processo C |
| Nota | NOTA: o Cabo de gestão podem ser necessários. |
| Gestão de cabos é necessária em certas regiões, se o comprimento do cabo excede 5.0 m (Suíça) ou 7,5 m (estados unidos) (IEC 61851-1). | |
| Versão especial com o indivíduo anilhas |
Dimensões
| Veículo conector largura | 60.00 mm |
|---|---|
| Veículo conector de altura | 112.40 mm |
| Veículo conector de profundidade | 219.10 mm |
| Condutor de comprimento | 7 m |
| Comprimento de decapagem | 45 mm ±10 mm |
Condições ambientais
| Temperatura ambiente (operação) | -30 °C ... 50 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Max. altitude | 5000 m (acima do nível do mar) |
| Grau de proteção | IP55 (ligado; quando ligado e pronto para operar, o grau de proteção é apenas seguiu-se se os dois plug-in de componentes são produtos originais da Phoenix Contact, ou compatíveis com padrão compatível com produtos) |
| IP54 (capa Protetora) |
Propriedades elétricas
| Máxima potência de carregamento | 8 kW |
|---|---|
| Número de fases | Um |
| Número de contatos de energia | 3 (L, N, PE) |
| Corrente nominal de alimentação contactos | 32 |
| Tensão nominal de alimentação contactos | 250 V |
| Número de contatos de sinal | 2 (CP, CC) |
| Corrente nominal para contatos de sinal | 2 |
| Tensão avaliado por sinal contactos | 30 V CA |
| Tipo de transmissão de sinal | Modulação por largura de pulso |
| Nota sobre o método de conexão | Ligação faston, não pode ser desconectada |
| Resistor de codificação | 220 Ω (entre PE e CC) |
Propriedades mecânicas
| Inserção/retirada de ciclos de | > 10000 |
|---|---|
| Força de inserção | < 100 N |
| A retirada da força | < 100 N |
Design
| Linha Design | D-Linha |
|---|---|
| Cor do alojamento | preto |
| Acasalamento cor da face | cinzento |
| Cor da área de alça | cinzento |
| De atuação do elemento de cor | cinzento |
| Cor tampa de proteção | preto |
| Rótulo | 14.1 mm x 44.8 mm (logotipo do cliente mediante pedido) |
Material
| Material da carcaça | Plástico |
|---|---|
| Material do punho área | Plástico macio |
| Accionamento da alavanca de material | Plástico |
| Material da tampa de proteção | Plástico |
| Material de acasalamento rosto | Plástico |
| Material de superfície de contatos | Ag |
Cabo
| Estrutura de cabo | 3 x 6 mm2 + 1 x 0,5 mm2 (GB/T 25087-2010, ISO 14572) |
|---|---|
| Fiação classe | Classe 6 |
| Externo diâmetro do cabo | 13.9 mm ±0,5 mm |
| Tipo de condutor | em linha reta |
| A bainha exterior, material | TPE |
| Bainha externa, cor | laranja |
| Raio de curvatura mínimo | 208.5 mm (15 x diâmetro) |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 10; |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY EN.pdf | 6 Mbytes |
|
