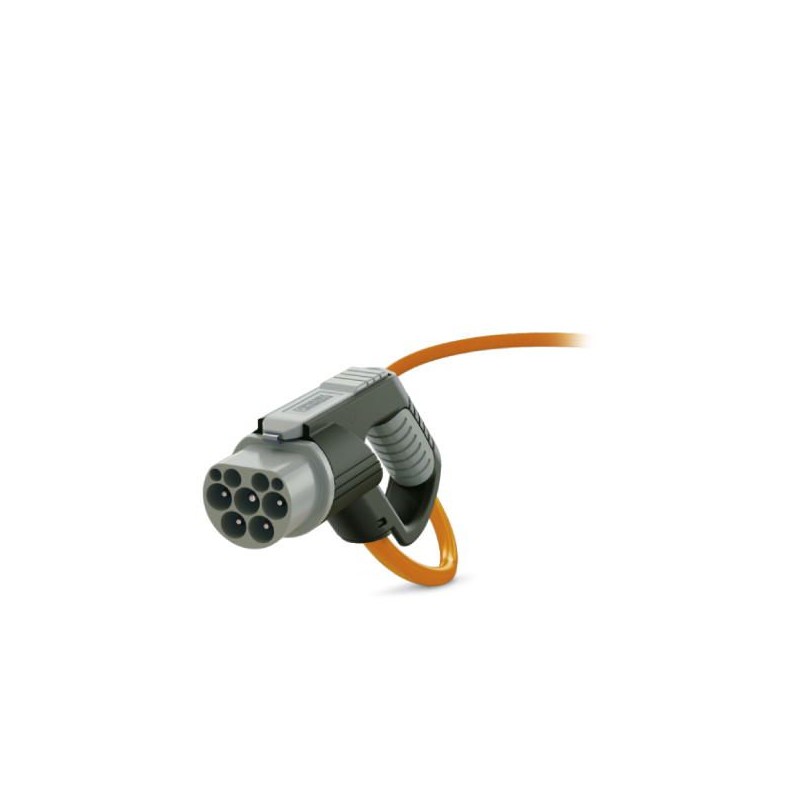

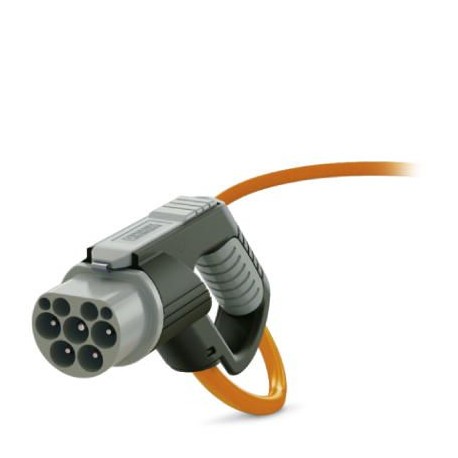

EV-GBM3C-1AC32A-7,0M6,0ESOGDH 1021771 PHOENIX CONTACT AC Ladekabel
EV-GBM3C-1AC32A-7,0M6,0ESOGDH
1021771
PHOENIX_CONTACT
AC Ladekabel
CHARX connect, AC-Ladekabel mit Kfz-Ladestecker und offenem Kabelende, Ohne Kappe, schwarz-graue Gehäusefarbe, Zum Laden von Elektrofahrzeugen (EV) mit GB/T Fahrzeugeingängen, zur Installation an Ladestationen für Elektromobilität (EVSE), GB/T, GB/T 20234.2, 32 A / 250 V (AC), D-Line, "PHOENIX CONTACT"-Logo, Aderendhülsen, Kabel: 7 m, orange, gerade, WICHTIG: Es kann notwendig sein, die Kabel zu organisieren.
Industrie- und Sondersteckvorrichtungen > Ladeleitung E-Mobility
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million eins und zwanzig tausend sieben hundert eins und siebzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626514802 |
| Gewicht pro Stück (exklusive Verpackung) | 2.800 Stück.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Hinweis
| Handel Einschränkung | Die Produkte angeboten, die ausschließlich für den export außerhalb der EU und des europäischen Wirtschaftsraums. |
|---|
Produkt-definition
| Produkt-Typ | AC Ladekabel mit KFZ-Stecker, offenes Kabelende, ohne Schutzkappe |
|---|---|
| Geben | Die D-Line |
| Normen/Vorschriften | GB/T 20234.2 |
| Aufladen standard | GB/T |
| Lade-Modus | Modus 3, Fall C |
| Hinweis | HINWEIS: Kabel-management erforderlich sein. |
| Kabel-management ist erforderlich, in bestimmten Regionen, wenn das Kabel länger als 5,0 m (Schweiz) oder 7,5 m (USA) (IEC 61851-1). | |
| Spezielle version mit den einzelnen Aderendhülsen |
Abmessungen
| Fahrzeug-Stecker Breite | 60.00 mm |
|---|---|
| Fahrzeug-Anschluss Höhe | 112.40 mm |
| Fahrzeug-Stecker-Tiefe | 219.10 mm |
| Dirigent Länge | 7 m |
| Abisolierlänge | 45 mm ±10 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Max. Höhe | 5000 m (über dem Meeresspiegel) |
| Schutzart | IP55 (angeschlossen wird; beim einstecken und bereit ist zu arbeiten, der Grad des Schutzes ist nur dann folgte, wenn beide plug-in-Komponenten sind original-Produkte von Phoenix Contact oder von geeigneten standard-konforme Produkte) |
| IP54 (Schutzkappe) |
Elektrische Eigenschaften
| Maximale Ladeleistung | 8 kW |
|---|---|
| Anzahl der Phasen | Eins |
| Anzahl der power-Kontakte | 3 (L, N, PE) |
| Bemessungsstrom Leistungskontakte | 32 A |
| Bemessungs-Spannung für die power-Kontakte | 250 V |
| Anzahl der signal-Kontakte | 2 (CP, CC) |
| Bemessungs-Strom für signal Kontakte | 2 A |
| Bemessungsspannung Signalkontakte | 30 V AC |
| Art der Signalübertragung | Pulse-width modulation |
| Hinweis auf die Verbindung-Methode | Crimp-Verbindung kann nicht getrennt werden |
| Widerstand Kodierung | 220 Ω (zwischen PE und CC) |
Mechanische Eigenschaften
| Insertion/withdrawal cycles | > 10000 |
|---|---|
| Insertion force | < 100 N |
| Rücktritt zwingen | < 100 N |
Design
| Design-Linie | Die D-Line |
|---|---|
| Gehäuse Farbe | schwarz |
| Steckgesicht Farbe | Grau |
| Farbe Griff-Bereich | Grau |
| Stellglied Farbe | Grau |
| Farbe Schutzkappe | schwarz |
| Label | 14,1 mm x 44.8 mm (Kunden-logo auf Anfrage) |
Material
| Gehäuse material | Kunststoff |
|---|---|
| Material-Griff-Bereich | Weichem Kunststoff |
| Schalthebel-material | Kunststoff |
| Material Schutzkappe | Kunststoff |
| Material Steckgesicht | Kunststoff |
| Material Oberfläche Kontakte | Ag |
Kabel
| Kabel-Struktur | 3 x 6 mm2 + 1 x 0,5 mm2 (GB/T 25087-2010, ISO 14572) |
|---|---|
| Verdrahtung Klasse | Klasse 6 |
| Externe Durchmesser Kabel | 13.9 mm ±0,5 mm |
| Art der Leiter | gerade |
| Außenmantel, material | TPE |
| Externe Mantel, Farbe | orange |
| Mindest-Biegeradius | 208.5 mm (15 x Durchmesser) |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Periode = 10; |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LADETECHNIK FUR ELEKTROMOBILITAT DE.pdf | 6 Mbytes |
|
