EV-CC-AC1-M3-CBC-RCM-ETH-3G

1018702

PHOENIX_CONTACT

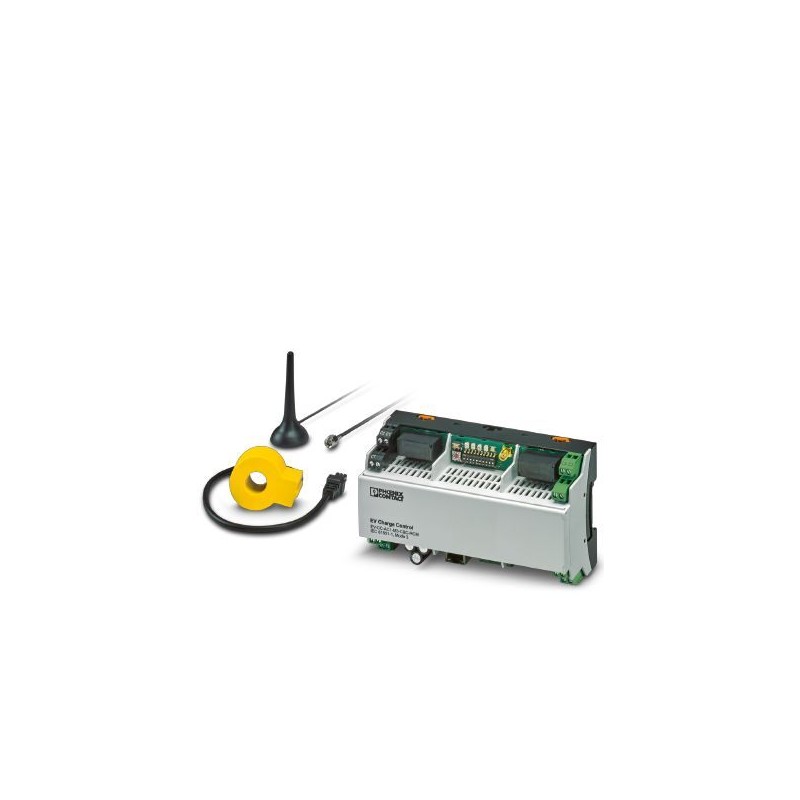

Carregamento do controlador de corrente alternada, de carregamento de veículos eléctricos em conformidade com a norma IEC 61851-1, incluindo o DC de corrente residual de monitoramento, de ligação automática mecanismo de liberação em caso de falha de tensão, de interface para o medidor de energia, e o leitor RFID. Configuração e controle através da interface Ethernet ou serviço de telefonia móvel (interface de OCPP).

Sistema de controle de carga CA de acordo com IEC 61851-1, servidor para distribuição de carga de até 5 clientes, OCPP 1.6J via modem 3G, Modbus-TCP via Ethernet, conexão ao leitor RFID e medidor de energia via RS-485, monitoramento de corrente de fuga CC, destravamento do conector macho em caso de falha de energia

Charging controller for AC charging of electric vehicles in accordance with IEC 61851-1, including DC residual current monitoring, automatic plug release mechanism in the event of voltage failure, interface for power meter, and RFID reader. Configuration and control via Ethernet interface or mobile service interface (OCPP).

Mais detalhes


Dispositivos de encaixe industriais e especiais > Sistema de controle de carga E-Mobility

Mobilidade Eletrônica

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda1018702
Quantidade de embalagem1 UNID
ObservaçãoProduzido sob encomenda (sem devolução)
Página de catálogoPágina 60 (C-7-2019)
GTIN (EAN)4055626503974
Peso por unidade (exclusive embalagem)480,000 g
Número do imposto alfandegário85371098
País de origemDE (Alemanha)

Desenhos

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Connection diagram

Dimensional drawing

Dimensional drawing

Dimensional drawing

Dimensional drawing

Schematic diagram

Schematic diagram

Schematic diagram

Schematic diagram

Schematic diagram

Schematic diagram

Schematic diagram

Schematic diagram

Schematic diagram

Schematic diagram

Schematic diagram

Schematic diagram

Voltar para cima

Product definition

Product typeAC charging controller for private and commercial applications (EU/CN)
Standards/regulationsIEC 61851-1
Charging modeMode 3, Case B + C
Number of supported charging points1
Locking release in the event of mains failureIntegrated release function of the locking actuator for disconnection of Infrastructure Plug and Infrastructure Socket Outlet
ConformanceCE-compliant
Voltar para cima

Dimensions

Height90 mm
Width162 mm
Depth61.00 mm
Voltar para cima

Device supply

Supply voltage230 V
Supply voltage range100 V AC ... 240 V AC (nominal voltage range)
Nominal power consumption< 3 W (No-load)
Power consumption< 10 W (maximum)
Frequency range50 Hz ... 60 Hz
Voltar para cima

Measuring range of the residual current

Rated frequency fn≤ 2000 Hz
Nominal differential current± 300 mA
Residual current IΔn30 mA (AC)
6 mA (DC)
Tripping time for IΔn< 180 ms
Rated current In32 A (Three-phase, 4x6 mm²)
48 A (Single-phase)
Response time for 2 x IΔn< 70 ms
Tripping time for 5xIΔn< 20 ms
Voltar para cima

Measuring current transducer

Connection methodConnector
Diameter of measuring coil15 mm
Voltar para cima

Switching outputs

Control of charging contactorRelay output C1.2
Minimum switching capacity4000 VA
Maximum switching voltage250 V AC (External supply)
Max. switching current16 A
Control of locking actuatorMotor switching output
Maximum switching voltage12 V (Internal supply)
Max. switching current1 A (maximum)
Voltar para cima

Inputs

Number of digital inputs5
Description of the inputDigital input
Nominal current IN≤ 4 mA
Nominal input voltage UN12 V
Input voltage range U10 V ... 3 V (Off)
Input voltage range U29 V ... 15 V (On)
Voltar para cima

RS-485 data interfaces

Number of interfaces1 (for energy measurement device and RFID reader)
Bus systemRS-485
Connection methodScrew connection
Number of supported devices2
Transmission speed4.8 kbps ... 115.2 kbps (adjustable)
Protocols supportedModbus/RTU (Master)
Voltar para cima

Ethernet data interfaces

Number of interfaces1
Connection methodRJ45 socket
Transmission speed10/100 Mbps
Transmission length100 m
Protocols supportedModbus/TCP
Voltar para cima

Wireless interfaces

Interface descriptionHSPA/GSM/SPRS/EDGE mobile wireless interface for communicating with higher-level management systems using the OCPP 1.6J communication protocol
Frequency900 MHz (HSPA)
2100 MHz (HSPA)
850 MHz (GSM/GPRS/EDGE )
900 MHz (GSM/GPRS/EDGE )
1800 MHz (GSM/GPRS/EDGE )
1900 MHz (GSM/GPRS/EDGE )
Impedance50 Ω
Transmission power2 W (GSM 850 (Class 4))
2 W (GSM 950 (Class 4))
1 W (GSM 1800 (Class 1))
1 W (GSM 1900 (Class 1))
+ 24 old TXBdBm (UMTS/HSPA (Class 3))
Antenna connection1
SMA (male)
SIM cardMicro-SIM
Protocols supportedOCPP 1.6J
Voltar para cima

Ambient conditions

Ambient temperature (operation)-25 °C ... 60 °C
Ambient temperature (storage/transport)-40 °C ... 85 °C
Max. altitude< 2000 m
Permissible humidity (operation)30 % ... 95 % (non-condensing)
Degree of protectionIP20
Degree of pollution2 IEC 60664-1
Voltar para cima

Connection data

Connection methodScrew connection
Conductor cross section flexible0.2 mm² ... 2.5 mm²
Conductor cross section solid0.2 mm² ... 4 mm²
Conductor cross section AWG24 ... 12
Connection methodScrew connection
Conductor cross section flexible0.2 mm² ... 1 mm²
Conductor cross section solid0.14 mm² ... 1.5 mm²
Conductor cross section AWG26 ... 16
Voltar para cima

EMC data

Electromagnetic compatibilityConformance with EMC Directive 2014/30/EU
Noise emissionEN 61000-6-3
Noise immunityEN 61000-6-2
Low Voltage DirectiveConformance with Low Voltage Directive 2014/35/EC
HousingDIN 43880
Voltar para cima

Mounting

Mounting positionany
Assembly instructionsDIN rail mounting
Voltar para cima

Environmental Product Compliance

China RoHSEnvironmentally Friendly Use Period = 50
For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
