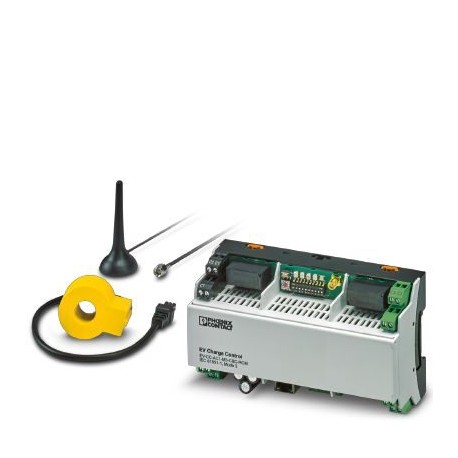

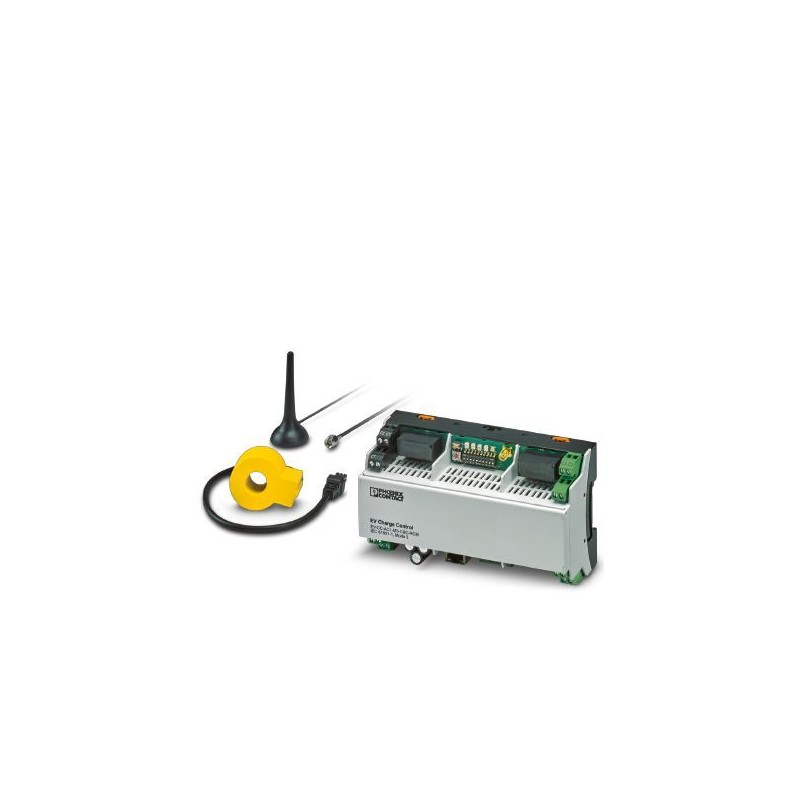

EV-CC-AC1-M3-CBC-RCM-ETH-3G 1018702 PHOENIX CONTACT Sistema de control de carga para la carga AC de vehículo..
EV-CC-AC1-M3-CBC-RCM-ETH-3G
1018702
PHOENIX_CONTACT
Sistema de control de carga para la carga AC de vehículos eléctricos según IEC 61851-1, incluida supervisión de corriente de defecto DC, desbloqueo de conectores automático en caso de fallo de tensión, interfaz para contador de energía y lector RFID. Configuración y control mediante interfaz Ethernet o interfaz de radiotelefonía móvil (OCPP).
Sistema de control de carga AC según IEC 61851-1, servidor para la distribución de carga hasta 5 clientes, OCPP 1.6J a través de módem 3G, Modbus-TCP a través de Ethernet, conexión a lector RFID y contador de energía a través de RS-485, supervisión de corriente de fuga DC, desbloqueo de conector macho en caso de fallo de corriente
Dispositivos enchufables industriales y especiales > Sistema de control de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1018702 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBBCB - |
| Página del catálogo | Página 60 (C_7_2019) |
| EAN | 4055626503974 |
| Peso por unidad (sin incluir el embalaje) | 480,000 g |
| Número de tarifa arancelaria | 85444290 |
Definición del producto
| Tipo de producto | Control de carga AC para aplicaciones privadas e industriales (EU/CN) |
|---|---|
| Normas/especificaciones | IEC 61851-1 |
| Modo de carga | Modo 3, caso B + C |
| Número de puntos de carga compatibles | 1 |
| Liberación de desbloqueo en caso de caída de la red | Función de liberación integrada del actuador de bloqueo para separar conectores de carga para infraestructuras y tomas de carga de infraestructuras |
| Conformidad | Conformidad CE |
Alimentación del equipo
| Tensión de alimentación | 230 V |
|---|---|
| 100 V AC ... 240 V AC (Rango de tensión nominal) | |
| Potencia nominal absorbida | < 3 W (circuito abierto) |
| Consumo de potencia | < 10 W (máximo) |
| Gama de frecuencias | 50 Hz ... 60 Hz |
Rango de medición de corriente diferencial
| Frecuencia asignada fn | ≤ 2000 Hz |
|---|---|
| Corriente diferencial nominal | ± 300 mA |
| Corriente diferencial IΔn | 30 mA (AC) |
| 6 mA (DC) | |
| Tiempo de disparo con IΔn | < 180 ms |
| Corriente asignada In | 32 A (trifásico, 4x6 mm²) |
| 48 A (monofásico) | |
| Tiempo de respuesta para 2 x IΔn | < 70 ms |
| Tiempo de disparo con 5xIΔn | < 20 ms |
Transductor de medición
| Tipo de conexión | Conector |
|---|---|
| Diámetro de la bobina de medición | 15 mm |
Salidas de conmutación
| Activación contactor de carga | Salida de relé C1,2 |
|---|---|
| Potencia de ruptura mínima | 4000 VA |
| Tensión de conmutación máxima | 250 V AC (Alimentación externa) |
| Corriente de conmutación máxima | 16 A |
| Activación actuador de bloqueo | Salida de conexión de motor |
| Tensión de conmutación máxima | 12 V (Alimentación interna) |
| Corriente de conmutación máxima | 1 A (máximo) |
Entradas
| Número de entradas digitales | 5 |
|---|---|
| Descripción de la entrada | Entrada digital |
| Corriente nominal IN | ≤ 4 mA |
| Tensión nominal de entrada UN | 12 V |
| Rango de tensión de entrada U1 | 0 V ... 3 V (Apagado) |
| Rango de tensión de entrada U2 | 9 V ... 15 V (on) |
Interfaces de datos RS-485
| Número de interfaces | 1 (para medidor de energía y lector RFID) |
|---|---|
| Sistema bus | RS-485 |
| Tipo de conexión | Conexión por tornillo |
| Número de participantes soportados | 2 |
| Velocidad de transmisión | 4,8 kBit/s ... 115,2 kBit/s (ajustable) |
| Protocolos soportados | Modbus/RTU (Master) |
Interfaces de datos Ethernet
| Número de interfaces | 1 |
|---|---|
| Tipo de conexión | Hembra RJ45 |
| Velocidad de transmisión | 10/100 Mbits/s |
| Longitud de transmisión | 100 m |
| Protocolos soportados | Modbus/TCP |
Interfaces inalámbricas
| Descripción de la interfaz | Interfaz de telefonía móvil HSPA/GSM/SPRS/EDGE para la comunicación con sistemas de gestión superpuestos a través del protocolo de comunicación OCPP 1.6J |
|---|---|
| Frecuencia | 900 MHz (HSPA) |
| 2100 MHz (HSPA) | |
| 850 MHz (GSM/GPRS/EDGE ) | |
| 900 MHz (GSM/GPRS/EDGE ) | |
| 1800 MHz (GSM/GPRS/EDGE ) | |
| 1900 MHz (GSM/GPRS/EDGE ) | |
| Impedancia | 50 Ω |
| Potencia de emisión | 2 W (GSM 850 (Class 4)) |
| 2 W (GSM 950 (Class 4)) | |
| 1 W (GSM 1800 (Class 1)) | |
| 1 W (GSM 1900 (Class 1)) | |
| + 24 old TXBdBm (UMTS/HSPA (Class 3)) | |
| Conexión de antena | 1 |
| SMA (macho) | |
| Tarjeta SIM | Micro SIM |
| Protocolos soportados | OCPP 1.6J |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud máx. | < 2000 m |
| Humedad de aire admisible (servicio) | 30 % ... 95 % (sin condensación) |
| Índice de protección | IP20 |
| Grado de polución | 2 IEC 60664-1 |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor flexible | 0,2 mm² ... 1 mm² |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 26 ... 16 |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | EN 61000-6-3 |
| Resistencia a interferencias | EN 61000-6-2 |
| Directiva de baja tensión | Conformidad con la directiva de baja tensión 2014/35/UE |
| Carcasa | DIN 43880 |
Montaje
| Posición para el montaje | discrecional |
|---|---|
| Indicaciones de montaje | Montaje sobre carril |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
