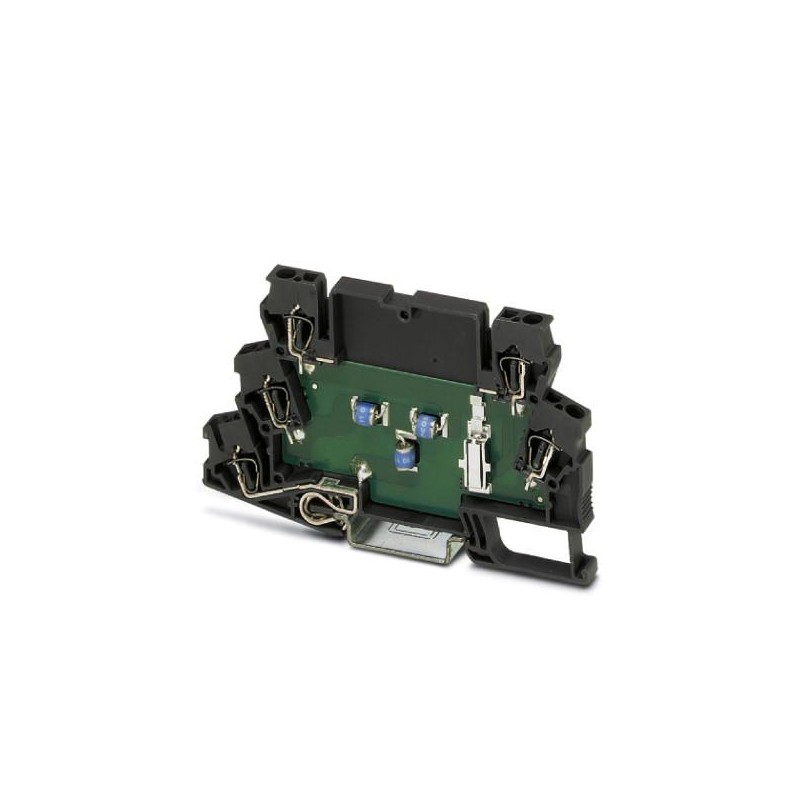

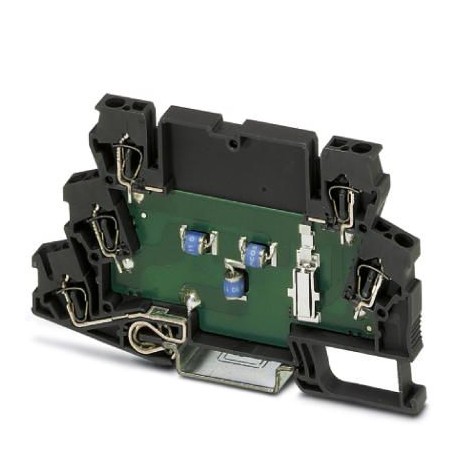

TT-ST-2-PE/S2-24DC 2801458 PHOENIX CONTACT Dispositivo de proteção contra surtos
TT-ST-2-PE/S2-24DC
2801458
PHOENIX_CONTACT
Dispositivo de proteção contra surtos
Trabtech (TT)
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2801458 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 97 (C-6-2015) |
| GTIN | 4046356769204 |
| Peso por unidade (exclusive embalagem) | 26,260 GRM |
| Número do imposto alfandegário | 85365019 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m |
| Grau de proteção | IP20 |
Geral
| Material caixa | PA 6.6 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Cor | preto |
| Normas para espaços de ar e de fuga | IEC 60664-1 |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Formato | Borne de dois níveis |
| Número de pólos | 2 |
| Inversão de chave | Line-Line & Line-Earth Ground |
Circuito de proteção
| Tipo de proteção de acordo com IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe de exigência conforme VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensão UN | 24 V DC |
| Máxima tensão contínua UC | 30 V DC |
| 21 V AC | |
| Corrente nominal | 6 A (40 °C) |
| Corrente efetiva ICcom UC | ≤ 1 µA |
| Corrente do condutor de proteção IPE | ≤ 1 µA |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 300 A |
| 5 kA | |
| Corrente de descarga de impulso Iimp(10/350) µs | 500 A (por trilha) |
| Corrente de descarga Itotal(8/20) µs | 5 kA |
| Corrente de impulso nominal Ian (10/1000)µs (condutor-condutor) | 25 A |
| Corrente de impulso nominal Ian (10/1000)µs (condutor-terra) | 50 A |
| Limitação de tensão de saída com 1 KV/µs (condutor-condutor) surto | ≤ 45 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) surto | ≤ 800 V |
| Limitação de tensão de saída com (8/20)µs (condutor-condutor) | ≤ 50 V (com 300 A) |
| Limitação de tensão de saída com (8/20)µs (condutor-terra) | ≤ 750 V (com 500 A) |
| ≤ 1,25 kV (com 5 kA) | |
| Tensão residual com In(condutor-condutor) | ≤ 50 V (com 300 A) |
| Tensão residual com In(condutor-terra) | ≤ 750 V (com 500 A) |
| ≤ 1,25 kV (com 5 kA) | |
| Tensão residual com Ian (10/1000) µs (condutor-condutor) | ≤ 45 V (com 25 A) |
| Tensão residual com Ian (10/1000) µs (condutor-terra) | ≤ 1,1 kV (com 50 A) |
| Nível de proteção Up(fio-fio) | ≤ 50 V (C1 - 0,6 kV / 300 A) |
| ≤ 45 V (C3 - 25 A) | |
| ≤ 45 V (1 kV/μs) | |
| Nível de proteção Up(fio-terra) | ≤ 1,25 kV (C2 - 10 kV / 5 kA) |
| ≤ 1,1 kV (C3 - 50 A) | |
| ≤ 750 V (C1 - 1 kV / 500 A) | |
| ≤ 800 V (1 kV/μs) | |
| Tempo de resposta tA(condutor-condutor) | ≤ 1 ns |
| Tempo de resposta tA (condutor-terra) | ≤ 100 ns |
| Atenuação de inserção aE, sim. | típ. 0,3 dB (330 kHz / 150 Ω) |
| típ. 0,3 dB (1,1 kHz / 50 Ω) | |
| Frequência de corte fg (3dB), sim. no sistema de 50 Ohm | típ. 3,3 MHz |
| Frequência de corte fg (3dB), sim. no sistema de 150 Ohm | típ. 1 MHz |
| Capacidade (condutor-condutor) | ≤ 2 nF |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Fusível de proteção requerido máximo | 6,3 A (T / IEC 60127-2/3) |
| Resistência a picos de corrente (fio-fio) | C1 - 0,6 kV / 300 A |
| C3 - 25 A | |
| Resistência a picos de corrente (fio-terra) | C2 - 10 kV/5 kA |
| D1 - 500 A | |
| C1 - 1 kV/500 A | |
| C3 - 50 A | |
| Tempo de reset do pulso (fio-terra) | ≤ 700 ms, com Uce 10 A |
| Modo de falha por sobrecarga (fio-fio) | Modo 2 |
Dados de conexão
| Tipo de conexão | conexão à mola |
|---|---|
| Tipo de conexão IN | Força de tração |
| Tipo de conexão OUT | Força de tração |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Ligação equipotencial
| Tipo de conexão | conexão à mola |
|---|---|
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 4 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2801458-TT-ST-2-PE/S2-24DC | 131 Kbytes |
|
