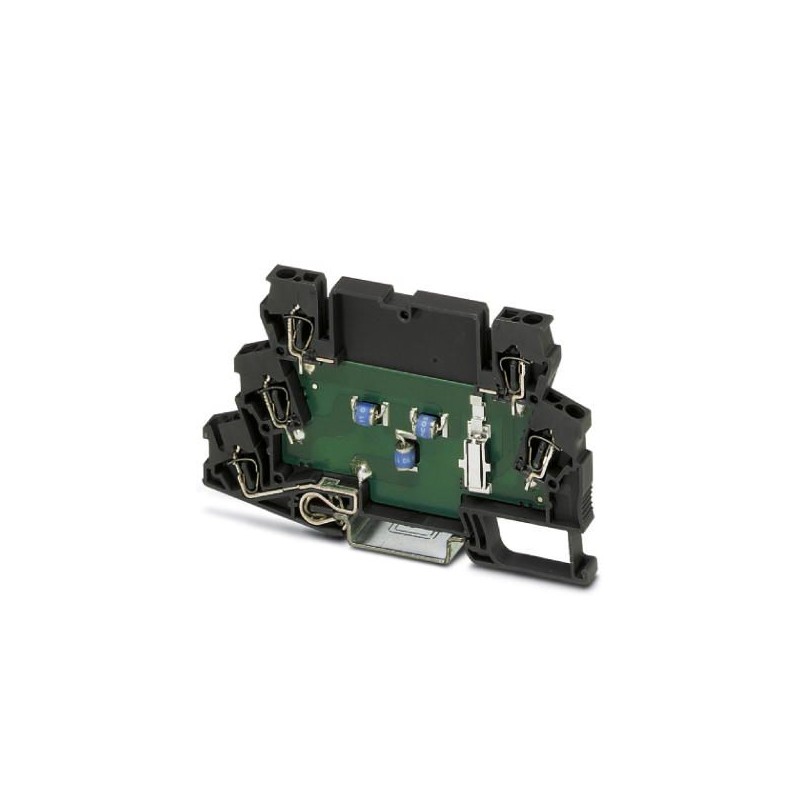

TT-ST-2-PE/S2-24DC 2801458 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
TT-ST-2-PE/S2-24DC
2801458
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2801458 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2223 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 97 (C_6_2015) |
| GTIN | 4046356769204 |
| Peso per pezzo (confezione esclusa) | 26,260 g |
| Numero tariffa doganale | 85365019 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | IEC 60664-1 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Morsetto a due piani |
| N. poli | 2 |
| Direzione di azione | Line-Line & Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 30 V DC |
| 21 V AC | |
| Corrente di dimensionamento | 6 A (40 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 1 µA |
| Corrente conduttori di terra IPE | ≤ 1 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 300 A |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 500 A (per conduttore) |
| Corrente dispersa Itotal(8/20) µs | 5 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 25 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 50 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 45 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 800 V |
| Limitazione di tensione in uscita a (8/20)µs, (filo-filo) | ≤ 50 V (con 300 A) |
| Limitazione di tensione in uscita a (8/20)µs, (filo-terra) | ≤ 750 V (con 500 A) |
| ≤ 1,25 kV (a 5 kA:) | |
| Tensione residua con In(conduttore-conduttore) | ≤ 50 V (con 300 A) |
| Tensione residua con In(conduttore-terra) | ≤ 750 V (con 500 A) |
| ≤ 1,25 kV (a 5 kA:) | |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 45 V (con 25 A) |
| Tensione residua con Ian (10/1000) µs (conduttore-terra) | ≤ 1,1 kV (con 50 A) |
| Livello di protezione Up(conduttore-conduttore) | ≤ 50 V (C1 - 0,6 kV / 300 A) |
| ≤ 45 V (C3 - 25 A) | |
| ≤ 45 V (1 kV/μs) | |
| Livello di protezione Up(conduttore-terra) | ≤ 1,25 kV (C2 - 10 kV / 5 kA) |
| ≤ 1,1 kV (C3 - 50 A) | |
| ≤ 750 V (C1 - 1 kV / 500 A) | |
| ≤ 800 V (1 kV/μs) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,3 dB (330 kHz / 150 Ω) |
| tip. 0,3 dB (1,1 kHz / 50 Ω) | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 3,3 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 1 MHz |
| Capacità (filo-filo) | ≤ 2 nF |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 6,3 A (T / IEC 60127-2/3) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 0,6 kV / 300 A |
| C3 - 25 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| D1 - 500 A | |
| C1 - 1 kV/500 A | |
| C3 - 50 A | |
| Tempo di reset impulso (conduttore-terra) | ≤ 700 ms, con Uce 10 A |
| Modalità guasto da sovraccarico (conduttore-conduttore) | Mode 2 |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Tipo di collegamento IN | Molla |
| Tipo di collegamento OUT | Molla |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Collegamento compensazione potenziale
| Collegamento | Connessione a molla |
|---|---|
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2801458-TT-ST-2-PE/S2-24DC | 131 Kbytes |
|
