TT-ST-2-PE/S2-24DC 2801458 PHOENIX CONTACT Borne para carril de doble piso con protección contra sobretensio.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

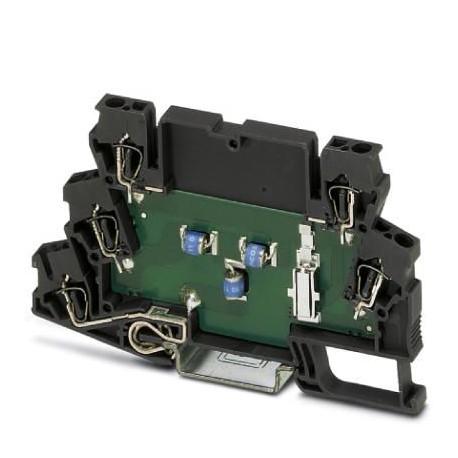

TT-ST-2-PE/S2-24DC 2801458 PHOENIX CONTACT Borne para carril de doble piso con protección contra sobretensio..

TT-ST-2-PE/S2-24DC

2801458

PHOENIX_CONTACT

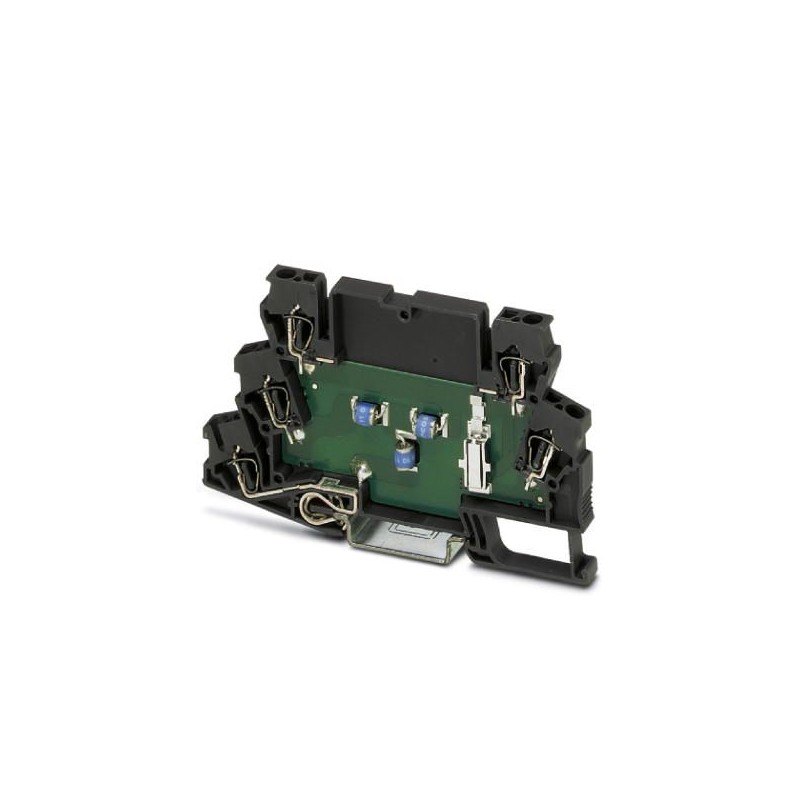

Borne para carril de doble piso con protección contra sobretensiones de dos niveles para un circuito de señales de dos conductores sensible a la impedancia, conexión PE separada, tensión nominal: 24 V DC.

Más detalles


Trabtech (TT)

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

Más Información



Datos mercantiles

Clave de pedido2801458
Unidad de embalaje10 pcs
Clave de ventaCL2223 -
Página del catálogoPágina 97 (C_6_2015)
EAN4046356769204
Peso por unidad (sin incluir el embalaje)26,260 g
Número de tarifa arancelaria85365019
País de origenDE (Alemania)

Dimensiones

Altura100 mm
Anchura6,2 mm
Profundidad63,5 mm (Con carril de 7,5 mm)

Condiciones ambientales

Temperatura ambiente (servicio)-40 °C ... 80 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C
Altitud≤ 2000 m
Índice de protecciónIP20

Generalidades

Material carcasaPA 6.6
Clase de combustibilidad según UL 94V-0
Colornegro
Normas para líneas de fuga y espacios de aireIEC 60664-1
Tipo de montajeCarril simétrico: 35 mm
ConstrucciónBorne de dos pisos
Número de polos2
Dirección de actuaciónLine-Line & Line-Earth Ground

Circuito de protección

Clase de ensayo IECC1
C2
C3
D1
Clase de exigencias VDEC1
C2
C3
D1
Tensión nominal UN24 V DC
Tensión constante máxima UC30 V DC
21 V AC
Corriente asignada6 A (40 °C)
Corriente activa de servicio ICa UC≤ 1 µA
Corriente de conductor de protección IPE≤ 1 µA
Corriente de descarga nominal In(8/20) µs (conductor-conductor)300 A
Corriente transitoria nominal In(8/20) µs (conductor-tierra)5 kA
Corriente transitoria de impulso Iimp(10/350) µs500 A (por pista)
Corriente transitoria total Itotal(8/20) µs5 kA
Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor)25 A
Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra)50 A
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike≤ 45 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike≤ 800 V
Limitación de la tensión de salida para (8/20) µs (conductor-conductor)≤ 50 V (con 300 A)
Limitación de la tensión de salida para (8/20) µs (conductor-tierra)≤ 750 V (con 500 A)
≤ 1,25 kV (con 5 kA)
Tensión residual para In(conductor-conductor)≤ 50 V (con 300 A)
Tensión residual para In(conductor-tierra)≤ 750 V (con 500 A)
≤ 1,25 kV (con 5 kA)
Tensión residual para Ian (10/1000) µs (conductor-conductor)≤ 45 V (con 25 A)
Tensión residual para Ian (10/1000) µs (conductor-tierra)≤ 1,1 kV (con 50 A)
Nivel de protección Up(conductor-conductor)≤ 50 V (C1 - 0,6 kV / 300 A)
≤ 45 V (C3 - 25 A)
≤ 45 V (1 kV/μs)
Nivel de protección Up(conductor-tierra)≤ 1,25 kV (C2 - 10 kV / 5 kA)
≤ 1,1 kV (C3 - 50 A)
≤ 750 V (C1 - 1 kV / 500 A)
≤ 800 V (1 kV/μs)
Tiempo de reacción tA(conductor-conductor)≤ 1 ns
Tiempo de reacción tA (conductor-tierra)≤ 100 ns
Atenuación de inserción aE, sim.típ. 0,3 dB (330 kHz / 150 Ω)
típ. 0,3 dB (1,1 kHz / 50 Ω)
Frecuencia límite fg (3dB), sim. en el sistema de 50 ohmiostíp. 3,3 MHz
Frecuencia límite fg (3dB), sim. en el sistema de 150 ohmiostíp. 1 MHz
Capacidad (conductor-conductor)≤ 2 nF
Mensaje Protección contra sobretensiones defectuosaninguna
Fusible previo máximo requerido6,3 A (T / IEC 60127-2/3)
A prueba de sobrecorrientes momentáneas (de conductor a conductor)C1 - 0,6 kV / 300 A
C3 - 25 A
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor)C2 - 10 kV/5 kA
D1 - 500 A
C1 - 1 kV/500 A
C3 - 50 A
Tiempo de reinicialización de impulso (puesta a tierra por conductor)≤ 700 ms, a Ucy 10 A
Modo de fallo por sobrecarga (de conductor a conductor)Modo 2

Datos de conexión

Tipo de conexiónConexión por resorte
Tipo de conexión INPor resorte
Tipo de conexión OUTPor resorte
Sección de conductor flexible0,2 mm² ... 2,5 mm²
Sección de conductor rígido0,2 mm² ... 4 mm²
Sección de conductor AWG24 ... 12

Conexión equipotencial

Tipo de conexiónConexión por resorte
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.12

Normas y especificaciones

Normas/disposicionesIEC 61643-21/A1 2008
EN 61643-21/A1 2009

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones


Datasheet - PDF
