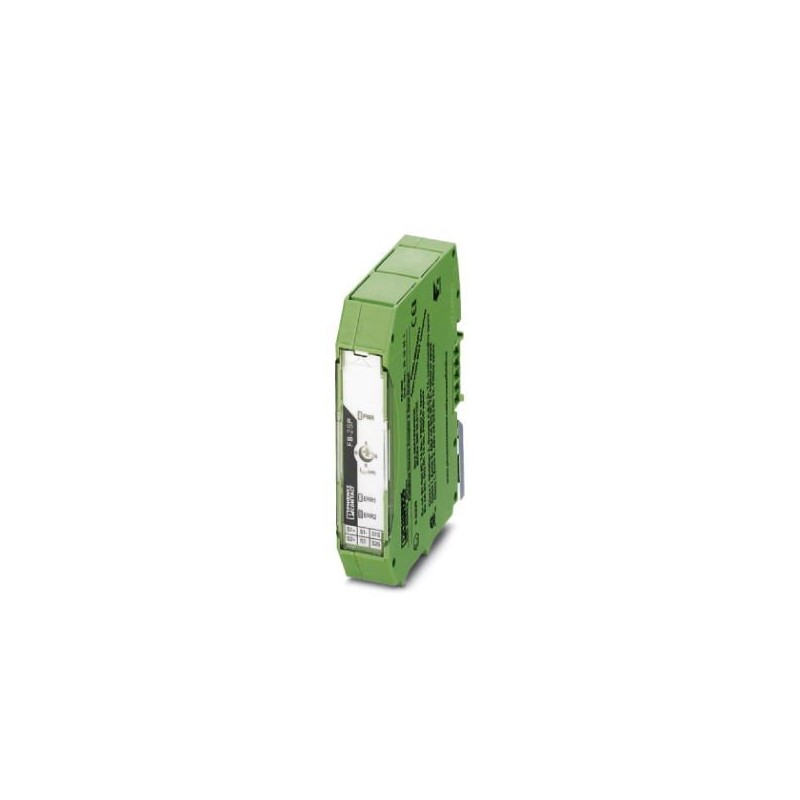

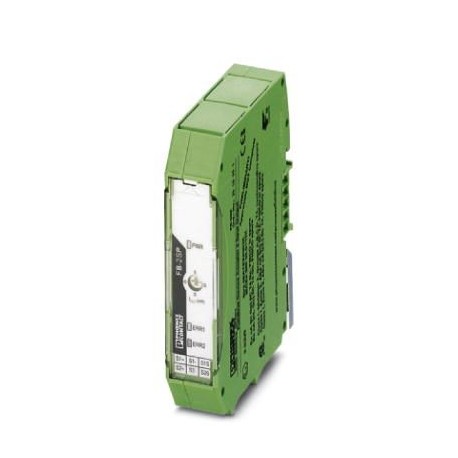

FB-2SP 2316051 PHOENIX CONTACT Acoplador de equipamentos
FB-2SP
2316051
PHOENIX_CONTACT
Acoplador de equipamentos
Acoplador de dispositivos para expansões Foundation Fieldbus e PROFIBUS-PA com conexões para 2 derivações de emenda com dispositivos fieldbus
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2316051 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 425 (C-8-2015) |
| GTIN | 4046356466158 |
| Peso por unidade (exclusive embalagem) | 99,760 GRM |
| Número do imposto alfandegário | 85369095 |
| País de origem | US (Estados Unidos) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Em função da corrente de medição ajustada) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Grau de proteção | IP20 |
Geral
| Posição de montagem | sobre trilho de fixação horizontal NS 35 conforme EN 60715 |
|---|---|
| Peso líquido | 99,76 g |
| Material caixa | PA 6.6-FR |
| Cor | verde |
| Conformidade | conforme CE, além de EN 61326 |
| Fieldbus Foundation | FF-846 |
Alimentação
| Faixa de tensão de alimentação | 10,3 V DC ... 32 V DC (Entrada no lado da linha principal) |
|---|---|
| Consumo de corrente típico | 6 mA |
Interface serial
| Interface 1 | Segmento Fieldbus Foundation e PROFIBUS PA |
|---|---|
| Quantidade de portas | 2 |
| Tipo de conexão | Conexão a parafuso plugável COMBICON para cada soquete de ramificação |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Tensão nominal de saída | ≤ 32 V (Por ramificação) |
| Corrente de saída | 15 mA (Por captador de ponto, ajustável por chave de seleção, -40 °C ... 85 °C) |
| 25 mA (Por captador de ponto, ajustável por chave de seleção, -40 °C ... 80 °C) | |
| 35 mA (Por captador de ponto, ajustável por chave de seleção, -40...75 °C) | |
| 45 mA (Por captador de ponto, ajustável por chave de seleção, -40...70 °C) | |
| Máxima corrente de saída | 22 mA (Por captador de ponto, ajustável por chave de seleção, -40 °C ... 85 °C) |
| 33 mA (Por captador de ponto, ajustável por chave de seleção, -40 °C ... 80 °C) | |
| 45 mA (Por captador de ponto, ajustável por chave de seleção, -40...75 °C) | |
| 57 mA (Por captador de ponto, ajustável por chave de seleção, -40...70 °C) | |
| Indutância Li | 4 µH |
| Máx. tensão de saída Uo | Ui |
Dados técnicos de segurança
| Máx. tensão de saída Uo | Ui |
|---|---|
| Máx. corrente de saída Io | 48 mA |
| Máx. potência de saída Po | 1,536 W |
| Grupo | IIB |
| máx. capacidade externa Co | 100 nF |
| Grupo | IIB |
| máx. indutância externa Lo | 325 µH |
| ATEX | Sira 08ATEX4303X: II 3(3)G Ex nA [Ic Gc] IIB T4 Gc, FISCO Ic spurs Ex nA [nL Gc] IIB T4 Gc, FNICO spurs |
| IECEx | IECEx SIR 08.0110X: II 3(3)G Ex nA [Ic Gc] IIB T4 Gc, FISCO Ic spurs Ex nA [nL Gc] IIB T4 Gc, FNICO spurs |
| CSA, EUA / Canadá | Classe I, Div. 2, Grupo C, D Ex nA [nL] IIB T4, FNICO/Entity Classe I, Zona 2, AEx nA [nL] IIB T4, FNICO/Entity |
Normas e disposições
| Tipo de teste | Resistência à corrosão conforme ANSI-ISA 71.04-1985 - grau de severidade G3 |
|---|---|
| Denominação | Normas / Determinações |
| Normas / Determinações | Imunidade a interferência contra ondas senoidais atenuadas conforme IEC 61000-4-12 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Calor seco conforme IEC 61131-2 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Calor úmido conforme IEC 61131-2 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Choque e vibração conforme EN 61131-2 e EN 50178 |
| IEC 61158-2 | |
| IEC 60529, IEC 61158-2 | |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| FF-846 | |
| Choque | 15g, 11 ms |
| Vibração (funcionamento) | 1g, 10 Hz ... 150 Hz |
| Conformidade | conforme CE, além de EN 61326 |
| Fieldbus Foundation | FF-846 |
| Grupo | IIB |
| IIB | |
| ATEX | Sira 08ATEX4303X: II 3(3)G Ex nA [Ic Gc] IIB T4 Gc, FISCO Ic spurs Ex nA [nL Gc] IIB T4 Gc, FNICO spurs |
| IECEx | IECEx SIR 08.0110X: II 3(3)G Ex nA [Ic Gc] IIB T4 Gc, FISCO Ic spurs Ex nA [nL Gc] IIB T4 Gc, FNICO spurs |
| CSA, EUA / Canadá | Classe I, Div. 2, Grupo C, D Ex nA [nL] IIB T4, FNICO/Entity Classe I, Zona 2, AEx nA [nL] IIB T4, FNICO/Entity |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127259200eCl@ss 6.027242600eCl@ss 7.027242610eCl@ss 8.027242610eCl@ss 9.027242610
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE AUTOMATION PHOENIX EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2316051-FB-2SP | 119 Kbytes |
|
