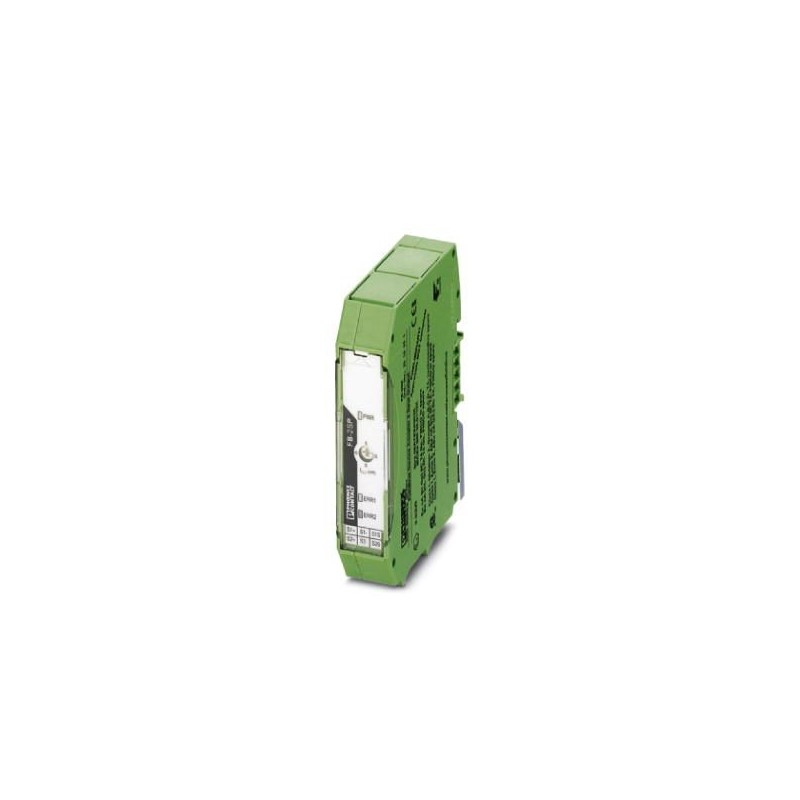

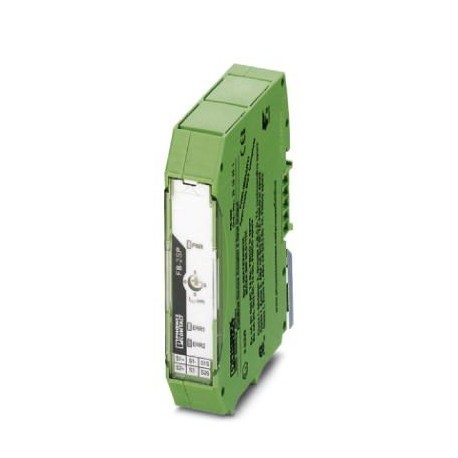

FB-2SP 2316051 PHOENIX CONTACT Coupleurs d'appareils
FB-2SP
2316051
PHOENIX_CONTACT
Coupleurs d'appareils
Coupleur d’appareil pour les extensions Foundation Fieldbus et PROFIBUS-PA avec connexions pour 2 prises d’épissure avec des appareils de bus de terrain
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2316051 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 425 (C-8-2015) |
| GTIN | 4046356466158 |
| Poids par pièce (hors emballage) | 0,100 KGM |
| Numéro du tarif douanier | 85369095 |
| Pays d'origine | US (Etats-Unis) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (En fonction du réglage de courant assigné) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (sans condensation) |
| Indice de protection | IP20 |
Généralités
| Emplacement pour le montage | sur profilé horizontal NS 35 selon EN 60715 |
|---|---|
| Poids net | 99,76 g |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | vert |
| Conformité | Conforme CE, également EN 61326 |
| Fieldbus Foundation | FF-846 |
Alimentation
| Plage de tension d'alimentation | 10,3 V DC ... 32 V DC (Entrée côté ligne principale) |
|---|---|
| Courant absorbé typique | 6 mA |
Interface série
| Interface 1 | Foundation Fieldbus et segment PROFIBUS PA |
|---|---|
| Nombre de ports | 2 |
| Type de raccordement | Raccordement vissé MINICONNEC enfichable pour chaque dérivation |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Tension nominale de sortie | ≤ 32 V (Par dérivation) |
| Courant de sortie | 15 mA (Par dérivation, réglable par sélecteur, -40 ... 85 °C) |
| 25 mA (Par dérivation, réglable par sélecteur, -40 ... 80 °C) | |
| 35 mA (Par dérivation, réglable par sélecteur, -40...75 °C) | |
| 45 mA (Par dérivation, réglable par sélecteur, -40...70 °C) | |
| Intensité de sortie maximale | 22 mA (Par dérivation, réglable par sélecteur, -40 ... 85 °C) |
| 33 mA (Par dérivation, réglable par sélecteur, -40 ... 80 °C) | |
| 45 mA (Par dérivation, réglable par sélecteur, -40...75 °C) | |
| 57 mA (Par dérivation, réglable par sélecteur, -40...70 °C) | |
| Inductance Li | 4 µH |
| Tension de sortie max. Uo | Ui |
Données relatives à la sécurité
| Tension de sortie max. Uo | Ui |
|---|---|
| Courant de sortie max. Io | 48 mA |
| Puissance de sortie max. Po | 1,536 W |
| Groupe | IIB |
| Capacité extérieure maximale Co | 100 nF |
| Groupe | IIB |
| Inductance extérieure maximale Lo | 325 µH |
| ATEX | Sira 08ATEX4303X: II 3(3)G Ex nA [Ic Gc] IIB T4 Gc, FISCO Ic spurs Ex nA [nL Gc] IIB T4 Gc, FNICO spurs |
| IECEx | IECEx SIR 08.0110X: II 3(3)G Ex nA [Ic Gc] IIB T4 Gc, FISCO Ic spurs Ex nA [nL Gc] IIB T4 Gc, FNICO spurs |
| CSA, États-Unis/Canada | Classe I, Div. 2, Groupe C, D Ex nA [nL] IIB T4, FNICO/Entity Classe I, zone 2, AEx nA [nL] IIB T4, FNICO/Entity |
Normes et spécifications
| Type de contrôle | Résistance à la corrosion conforme à ANSI-ISA 71.04-1985 - classe G3 |
|---|---|
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Immunité aux oscillations sinusoïdales amorties selon CEI 61000-4-12 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Chaleur sèche selon CEI 61131-2 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Chaleur humide selon CEI 61131-2 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Chocs et vibrations selon EN 61131-2 et EN 50178 |
| CEI 61158-2 | |
| CEI 60529, CEI 61158-2 | |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| FF-846 | |
| Choc | 15g, 11 ms |
| Vibrations (service) | 1g, 10 Hz ... 150 Hz |
| Conformité | Conforme CE, également EN 61326 |
| Fieldbus Foundation | FF-846 |
| Groupe | IIB |
| IIB | |
| ATEX | Sira 08ATEX4303X: II 3(3)G Ex nA [Ic Gc] IIB T4 Gc, FISCO Ic spurs Ex nA [nL Gc] IIB T4 Gc, FNICO spurs |
| IECEx | IECEx SIR 08.0110X: II 3(3)G Ex nA [Ic Gc] IIB T4 Gc, FISCO Ic spurs Ex nA [nL Gc] IIB T4 Gc, FNICO spurs |
| CSA, États-Unis/Canada | Classe I, Div. 2, Groupe C, D Ex nA [nL] IIB T4, FNICO/Entity Classe I, zone 2, AEx nA [nL] IIB T4, FNICO/Entity |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127259200eCl@ss 6.027242600eCl@ss 7.027242610eCl@ss 8.027242610eCl@ss 9.027242610
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2316051-FB-2SP | 119 Kbytes |
|
