> >>FB-12SP 2316310 PHOENIX CONTACT Acoplador de equipamentos
Produto anterior Próximo produto

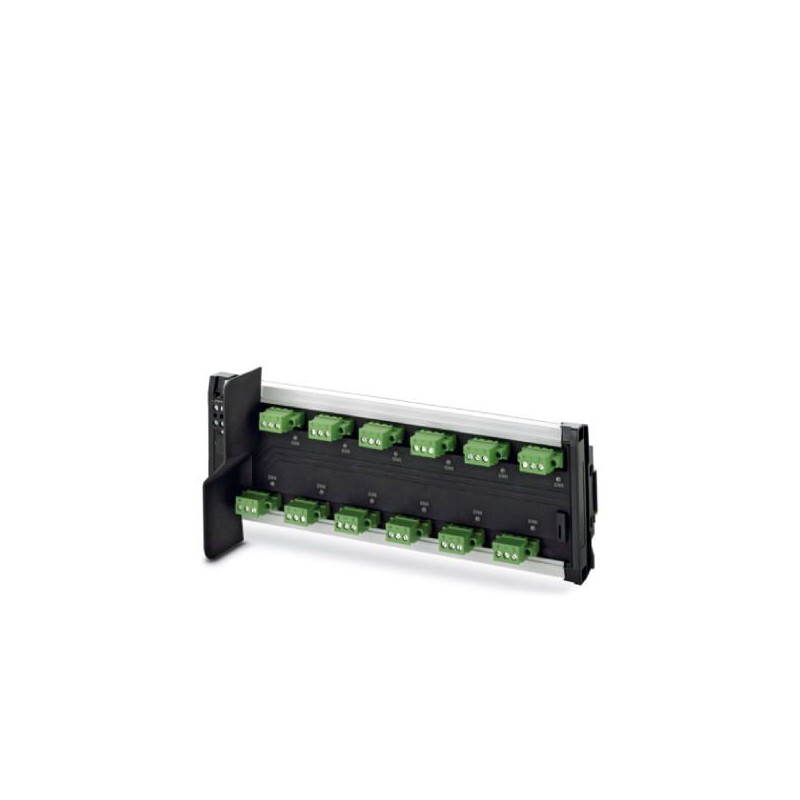

FB-12SP 2316310 PHOENIX CONTACT Acoplador de equipamentos Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FB-12SP 2316310 PHOENIX CONTACT Acoplador de equipamentos

FB-12SP

2316310

PHOENIX_CONTACT

Acoplador de equipamentos

Mais detalhes


Segurança e Comunicações

* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $681.10
Preço unitário: $681.10

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Dados comerciais

Código do pedido2316310
Quantidade de embalagem (VPE)1 Unid
Página de catálogoPágina 514 (C-6-2017)
GTIN4046356883597
Peso por unidade (exclusive embalagem)502,400 GRM
Número do imposto alfandegário85369095
País de origemUS (Estados Unidos)

Medidas

Desenho de medidas
Legenda da imagemFB-12SP Dimensões
Largura254,1 mm
Altura112,5 mm
Profundidade83,5 mm

Condições ambiente

Temperatura ambiente (funcionamento)-50 °C ... 90 °C
Temperatura ambiente (armazenamento/transporte)-50 °C ... 90 °C
Umidade do ar admissível (funcionamento)5 % ... 95 % (sem condensação)
Umidade do ar admissível (armazenamento/transporte)sem condensação
Altitude2000 m
Grau de proteçãoIP20

Geral

Posição de montagemsobre trilho de fixação horizontal e vertical NS 35 conforme EN 60715
Peso líquido502,4 g
MTTF723 Anos (25 graus C)
Conformidadeconforme CE, além de EN 61326
Fieldbus FoundationFF-846

Alimentação

Faixa de tensão de alimentação10,5 V DC ... 32 V DC (Entrada no lado da linha principal)
Consumo de corrente típico6,5 mA
Bitola do condutor flexível máx.0,20 mm²
Bitola do condutor flexível mín.2,50 mm²
Perfil do condutor rígido máx.0,20 mm²
Perfil do condutor rígido mín.2,50 mm²
Bitola do condutor flexível AWG máx.12
Bitola do condutor flexível AWG mín.24
Bitola do condutor AWG máx.12
Bitola do condutor AWG mín.24

Interface serial

Interface 1Segmento Fieldbus Foundation e PROFIBUS PA
Quantidade de portas12
Tipo de conexãoConexão a parafuso plugável COMBICON para cada soquete de ramificação
Resistor de terminação100 Ω (Conector externo removível)
Conector 100 Ω externo removível inclusive
Perfil do condutor rígido mín.0,2 mm²
Perfil do condutor rígido máx.2,5 mm²
Bitola do condutor flexível mín.0,2 mm²
Bitola do condutor flexível máx.2,5 mm²
Bitola do condutor AWG mín.24
Bitola do condutor AWG máx.12
Tensão nominal de saída≤ 32 V (Por ramificação)
Corrente de saída38 mA
Indutância Li4 µH
Máx. tensão de saída UoUin(Linha de derivação)

Dados técnicos de segurança

Tensão de entrada Ui32 V (IIB (C/D))
Máx. tensão de saída UoUin(Linha de derivação)
Máx. corrente de saída Io56 mA (Linha de derivação)
Máx. potência de saída Po1,792 W
GrupoIIC/IIB
máx. capacidade externa Co80 nF
Texto adicionalLinha de derivação
GrupoIIC/IIB
máx. indutância externa Lo0,26 mH
Texto adicionalLinha de derivação
ATEXSira 13ATEX4247X;  II 3(3)G
Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs
Ex nA [nL] IIC T4 Gc;  II 3G Ex ic IIC T4 Gc, FISCO ic
IECExIECEx SIR 13.0089X; Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs;
Ex nA [nL] IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic
UL, EUAClass I, Zone 2; AEx nA[ic] IIC T4, Entity/FISCO spurs
Class I, Div. 2, Groups A, B, C, D; T4
CSA, EUA / CanadáClass I, Div. 2, Groups A, B, C, D;
Ex nA [nL] IIC T4; Class I, Zone 2, AEx nA [nC] IIC T4

Normas e disposições

Tipo de testeResistência à corrosão conforme ANSI-ISA 71.04-1985 - grau de severidade G3
DenominaçãoNormas / Determinações
Normas / DeterminaçõesImunidade a interferência contra ondas senoidais atenuadas conforme IEC 61000-4-12
DenominaçãoNormas / Determinações
Normas / DeterminaçõesCalor seco conforme IEC 61131-2
DenominaçãoNormas / Determinações
Normas / DeterminaçõesCalor úmido conforme IEC 61131-2
DenominaçãoNormas / Determinações
Normas / DeterminaçõesChoque e vibração conforme EN 61131-2 e EN 50178
IEC 61158-2
EN 60079-0:2011; EN 60079-11:2012; EN 60079-15:2005; EN 60079-15:2010
IEC 60079-0:2011; IEC 60079-11:2011; IEC 60079-15:2005; IEC 60079-15:2010
Classe de inflamabilidade conforme UL 94V0
Choque30g, 11 ms
Vibração (funcionamento)5g, 10 Hz ... 150 Hz
Conformidadeconforme CE, além de EN 61326
Fieldbus FoundationFF-846
GrupoIIC/IIB
IIC/IIB
ATEXSira 13ATEX4247X;  II 3(3)G
Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs
Ex nA [nL] IIC T4 Gc;  II 3G Ex ic IIC T4 Gc, FISCO ic
IECExIECEx SIR 13.0089X; Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs;
Ex nA [nL] IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic
UL, EUAClass I, Zone 2; AEx nA[ic] IIC T4, Entity/FISCO spurs
Class I, Div. 2, Groups A, B, C, D; T4
CSA, EUA / CanadáClass I, Div. 2, Groups A, B, C, D;
Ex nA [nL] IIC T4; Class I, Zone 2, AEx nA [nC] IIC T4

Environmental Product Compliance

China RoHSPeríodo para uso oficialmente previsto (EFUP): 50 anos
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads"

Classificações

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX AUTOMATION EN.pdf 35 Mbytes
PHOENIX CONTACT-2316310-FB-12SP 137 Kbytes PHOENIX CONTACT-2316310-FB-12SP
