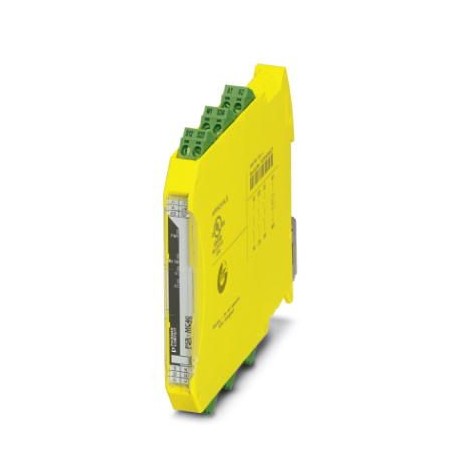

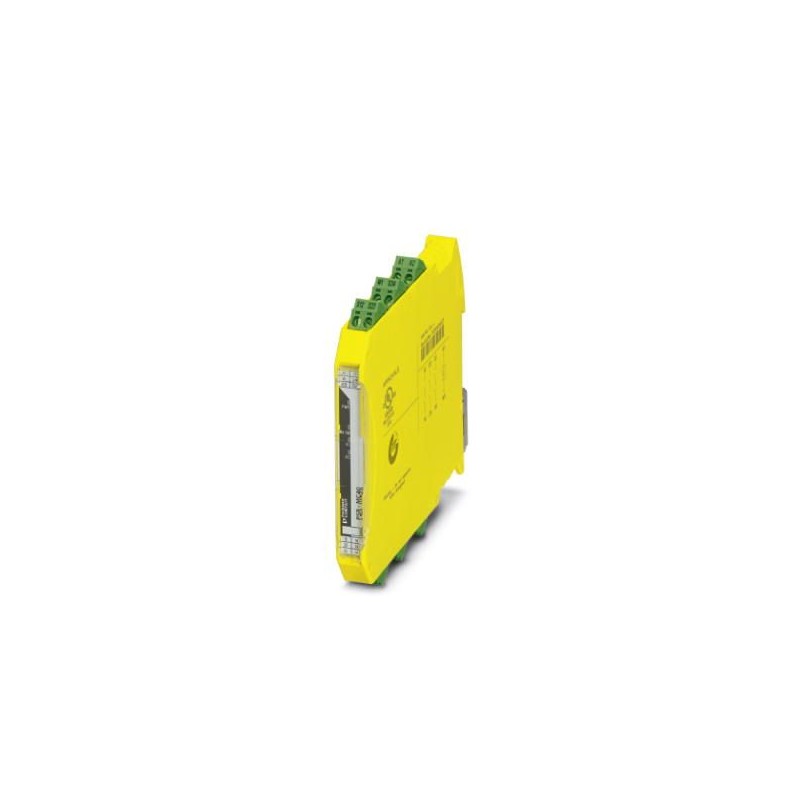

PSR-MC40-3NO-1DO-24DC-SP 2700570 PHOENIX CONTACT Relé de segurança
PSR-MC40-3NO-1DO-24DC-SP
2700570
PHOENIX_CONTACT
Relé de segurança
Relé de segurança para parada de emergência, portas de segurança e cortinas de luz até SIL 3, cat. 4, PL e, serviço de 1 ou 2 canais, automático ou manual, partida controlada, 3 circuitos de disparo, US = 24 V DC, borne push-in plug-in
Relés > Dispositivo de supervisão de circuitos de segurança
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2700570 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 255 (C-6-2017) |
| GTIN | 4046356912532 |
| Peso por unidade (exclusive embalagem) | 134,500 GRM |
| Número do imposto alfandegário | 85371098 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 55 °C (Observar derating) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | 75 % (em média, 85% ocasionalmente, sem condensação) |
| Umidade do ar máxima admissível (armazenamento/transporte) | 75 % (em média, 85% ocasionalmente, sem condensação) |
| Altura de aplicação | ≤ 2000 m (através de NN) |
Alimentação
| Tensão de alimentação de comando do circuito de corrente nominal US | 24 V DC -15 % / +10 % |
|---|---|
| 20,4 V DC ... 26,4 V DC | |
| Corrente de alimentação de comando IS | típ. 80 mA |
| Consumo de potência em US | típ. 1,92 W |
| Corrente de ligação | 5 A (Δt = 200 µs com Us) |
| Tempo de filtragem | 1 ms (em A1 com quebras de tensão em Us) |
| Ligação de proteção | Proteção contra sobretensão Diodo supressor |
| Proteção contra inversão de polaridade para tensão de alimentação de comando do circuito de corrente nominal |
Entradas digitais
| Faixa de tensão de entrada sinal "0" | 0 V DC ... 5 V DC (para desligamento seguro; em S12 e S22) |
|---|---|
| Faixa de corrente de entrada Sinal "0" | 0 mA ... 2 mA (para desligamento seguro; em S12 e S22) |
| Corrente de ligação | < 20 mA (com Us/Ixem S12) |
| < 200 mA (com Us/Ixem S34) | |
| < 5 mA (com Us/Ixem S22) | |
| Consumo de energia | < 5 mA (com Us/Ixem S12) |
| < 5 mA (com Us/Ixem S22) | |
| > -5 mA (com Us/Ixem S34) | |
| < 10 mA (com Us/Ixem S34) | |
| Tempo de filtragem | máx. 1,5 ms (em S12, S22; amplitude dos pulsos de teste) |
| min. 7,5 ms (em S12, S22; taxa de pulsos de teste) | |
| Taxa dos pulsos de teste = 5 x amplitude dos pulsos de teste | |
| Tensão no circuito de entrada, partida e retorno | 24 V DC -15 % / +10 % |
| Máx. resistência total de linha admissível | 150 Ω |
Saídas de relé: circuito de corrente de liberação,
| Denominação saída | Circuito de corrente de liberação |
|---|---|
| Descrição da saída | Contatos normalmente abertos direcionados para a segurança |
| Quantidade de saídas | 3 (sem retardo) |
| Versão do contato | 3 Vias de contato |
| Material de contato | AgSnO2 |
| Tensão de comutação | min. 12 V AC/DC |
| máx. 250 V AC/DC (Observar curva de carga) | |
| Corrente máx. em regime permanente | 6 A (Observar derating) |
| Corrente de ligação | min. 3 mA |
| máx. 6 A | |
| Corrente cumulativa quadr. | 48 A2(Observar derating) |
| Potência ligada | min. 60 mW |
| Frequência de comutação | 0,5 Hz |
| Vida útil mecânica | 10x 106ciclos de manobras |
| Fusível de saída | 6 A gL/gG (Elemento de contato) |
| 4 A gL/gG (para aplicações low-demand) |
Saídas de sinalização
| Descrição da saída | não orientado para a segurança |
|---|---|
| Quantidade de saídas | 1 (digital, PNP) |
| Tensão | 22 V DC (Us- 2 V) |
| Corrente | máx. 100 mA |
| Corrente de ligação máxima | 500 mA (t = 1 ms com Us) |
| Proteção contra curto-circuito | não |
Tempos
| Tempo de arranque típ. com US | < 250 ms (em comando através de A1) |
|---|---|
| Tempo de resposta típ. com US | < 175 ms (partida automática) |
| < 175 ms (partida manual monitorada) | |
| Tempo de retorno típ. com US | < 20 ms (na ativação através de A1 ou S12 e S22) |
| Tempo de redisponibilidade | < 500 ms |
Geral
| Tipo de relé | Relé eletromecânico com contatos positivamente guiados conforme IEC/EN 61810-3 (EN 50205) |
|---|---|
| Tipo de operação nominal | 100 % ED |
| Peso líquido | 134,5 g |
| Posição de montagem | horizontal ou vertical |
| Tipo de montagem | Montagem do trilho de fixação |
| Instrução de montagem | vide curva derating |
| Grau de proteção | IP20 |
| Grau de proteção mínimo no local de montagem | IP54 |
| Material caixa | PBT |
| Cor da caixa | amarelo |
| Indicação de tensão operacional | 1 x LED verde |
| Indicação de estado | 3 x LED verde |
Dados de conexão
| Tipo de conexão | conexão à mola |
|---|---|
| plugável | sim |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Parâmetros técnicos de segurança
| Categoria de parada | 0 |
|---|---|
| Denominação | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominação | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominação | EN ISO 13849 |
| Performance Level (PL) | e (4 A DC13; 5 A AC15; 8760 ciclos de comutação/ano) |
| Categoria | 4 |
| Denominação | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normas e disposições
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
|---|---|
| Normas / Determinações | DIN EN 50178 |
| Tensão de isolamento nominal | 250 V AC |
| 250 V AC | |
| Tensão de teste / isolamento | Isolamento seguro, isolamento reforçado de 6 kV entre o circuito de corrente de entrada e o circuitos de corrente de liberação (13/14) e o circuitos de corrente de liberação (23/24) e o circuitos de corrente de liberação (33/34) Isolamento básico de 4 kV entre todos os circuitos de corrente e a caixa |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Choque | 15g |
| Vibração (funcionamento) | 10 Hz ... 150 Hz, 2g |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo básico |
| Possível montagem em calha (EF003972) | Sim |
| Com braçadeiras destacáveis (EF003340) | Sim |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Adequado para monitorização de interruptores de posição (EF007270) | Sim |
| Adequado para monitorização de circuitos de parada de emergência (EF007268) | Sim |
| Adequado para monitorização de válvulas (EF007272) | Não |
| Adequado para monitorização de equipamentos de proteção optoelectrónicos (EF007269) | Sim |
| Adequado para monitorização de sensores táteis (EF007271) | Não |
| Adequado para monitorização de interruptores magnéticos (EF007266) | Sim |
| Adequado para monitorização de sensores de proximidade (EF007267) | Não |
| Avaliação de entradas (EF008245) | Outro |
| Com entrada inicial (EF003342) | Não |
| Com função de silenciamento (EF004057) | Não |
| Com circuito de feedback (EF003343) | Sim |
| Atraso no desengate (EF001129) | 0.175 s |
| Número de saídas, relacionadas à segurança, sem atraso, com contato (EF003344) | 3 |
| Número de saídas, relacionadas à segurança, atrasadas, com contato (EF003345) | 0 |
| Número de saídas relacionadas à segurança, sem atraso, semicondutores (EF003346) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, semicondutores (EF003347) | 0 |
| Número de saídas, função de sinalização, sem atraso, com contato (EF003348) | 0 |
| Número de saídas, função de sinalização, com atraso, com contato (EF003349) | 0 |
| Número de saídas, função de sinalização, sem atraso, semicondutores (EF003350) | 0 |
| Número de saídas, função de sinalização, atrasada, semicondutores (EF003351) | 0 |
| Categoria de paragem de acordo com a IEC 60204 (EF007498) | Outro |
| Com aprovação para BG BIA (EF004145) | Não |
| Com aprovação de acordo com UL (EF001783) | Não |
| Largura (EF000008) | 12.5 mm |
| Altura (EF000040) | 116.6 mm |
| Profundidade (EF000049) | 114.5 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE AUTOMATION PHOENIX EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700570-PSR-MC40-3NO-1DO-24DC-SP | 137 Kbytes |
|
