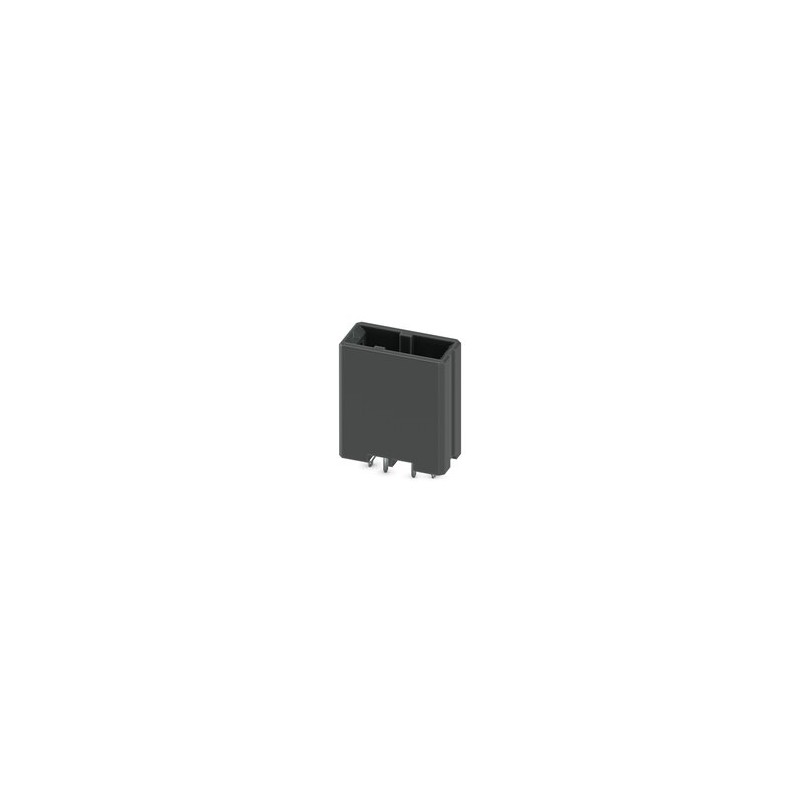

D32H 2,2/ 2-V-5,08-Y 1378286 PHOENIX CONTACT Carcaça da base da placa de circuito impresso, cor: preto, corr..
D32H 2,2/ 2-V-5,08-Y
1378286
PHOENIX_CONTACT
100
Produto sob demanda, sem reembolso.
Carcaça da base da placa de circuito impresso, cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 320 V, superfície de contato: Sn, tipo de conexão de contato: Macho, número de linhas: 1, número de pólos: 2, família de itens: D32H 2.2/.. -V, passo: 5,08 mm, tipo de conexão: Conexão de crimpagem, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,8 mm, número de pinos de soldagem potenciais: 1, sistema de encaixe: CONNEXIS D, Orientação da face do plug-in: Padrão, travamento: Trava de encaixe, tipo de fixação: Saliência do soquete, tipo de embalagem: Embalagem em caixa
Carcaça da base do PCB, cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 320 V, contatos de superfície: estanho, tipo de contato: Macho, número de linhas: 1, número de polos: 2, família de itens: D32H 2,2/.. -V, passo: 5,08 mm, tipo de conexão: Conexão frisada, montagem: Solda por onda, arranjo de pinos: Arranjo linear de pinos, comprimento do pino [P]: 3,8 mm, número de pinos de solda por potencial: 1, sistema plug-in: CONNEXIS D, Orientação facial conectável: Padrão, Fechadura: Fechadura: Fechadura de renda, Tipo de fixação: Protrusão de renda, Tipo de embalagem: Embalagem in a box
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Linha de Produtos | Conectores CONNEXIS M |
| Tipo de produto | Carcaça da base da placa de circuito impresso |
| Família de produtos | D32H 2,2/.. -V |
| Número de postes | 2 |
| Passo | 5,08 mm |
| Número de linhas | 1 |
| Design de pinos | Arranjo Linear de Pinos |
| Número de pinos de solda por potencial | 1 |
| Corrente nominal In | 8 A |
| Tensão nominal Un | 320 V |
| Grau de poluição | 3 |
| Resistência ao contato | 0,9 mΩ |
| Tensão de dimensionamento (III/3) | 250 V |
| Dimensionamento da tensão transitória (III/3) | 4 kV |
| Tensão de dimensionamento (III/2) | 320 V |
| Tensão de dimensionamento transitório (III/2) | 4 kV |
| Tensão nominal (II/2) | 600 V |
| Tensão de dimensionamento transitório (II/2) | 4 kV |
| Tipo de montagem | Solda por onda |
| Design de pinos | Arranjo Linear de Pinos |
| Dados do material - contato | |
| Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Estanhado galvanicamente |
| Área de contato da superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1,3 - 3 μm Ni) |
| Área de solda de superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de Solda de Superfície Metálica (Camada Intermediária) | Níquel (1,3 - 3 μm Ni) |
| Dados do material - alojamento | |
| Cor (Alojamento) | Preto (9005) |
| Material isolante | PBT |
| Grupo de material isolante | Ii |
| CTI de acordo com IEC 60112 | 400 ≤ CTI |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Nota sobre o contato | Estes são conectores sem capacidade de comutação (COC) de acordo com a norma DIN EN 61984. Em caso de utilização conforme prescrito, não devem ser ligados ou desligados da tomada sob tensão ou carga. |
| Esquema de dimensão |  |
| Passo | 5,08 mm |
| Largura [w] | 19,08 milímetros |
| Altura [h] | 25,4 mm |
| Comprimento [l] | 9,35 milímetros |
| Altura total | 21,6 mm |
| Comprimento do Pino de Solda [P] | 3,8 milímetros |
| Projeto da placa de circuito impresso | |
| Diâmetro do orifício | 1,1 mm |
| 2 mm | |
| Exame oftalmológico | |
| Especificação de teste | DIN EN 60512-1-1:2003-01 |
| Resultado | Teste aprovado |
| Exame Dimensional | |
| Especificação de teste | DIN EN 60512-1-2:2003-01 |
| Resultado | Teste aprovado |
| Resistência dos sinais | |
| Especificação de teste | DIN EN 60068-2-70:1996-07 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | DIN EN 60512-13-5:2006-11 |
| Resultado | Teste aprovado |
| Suporte de contato usado | |
| Especificação de teste | DIN EN 60512-15-01:2009-03 |
| Titular de contato usado Requisito >20 N | Teste aprovado |
| Forças ao conectar e desconectar | |
| Resultado | Teste aprovado |
| Número de ciclos | 25 |
| Força de plug-in aprox. | 4 N |
| Alimentação ao desligar por poste aprox. | 4 N |
| Teste Térmico | Grupo de teste C | |
| Especificação de teste | DIN EN 60512-5-1:2003-01 |
| Número de postes testados | 10 |
| Resistência ao isolamento | |
| Especificação de teste | DIN EN 60512-3-1:2003-01 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Linhas de Creepage & Distâncias de Isolamento de Ar | | |
| Especificação de teste | IEC 60664-1:2020-05 |
| Grupo de material isolante | Ii |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 a <600 |
| Tensão de isolamento de dimensionamento (III/3) | 250 V |
| Tensão transiente nominal (III/3) | 4 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 3 mm |
| Valor mínimo da linha de creepage (III/3) | 3,6 mm |
| Tensão de isolamento de dimensionamento (III/2) | 320 V |
| Tensão transiente nominal (III/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 3 mm |
| Valor mínimo da linha de creepage (III/2) | 3 mm |
| Tensão de isolamento de dimensionamento (II/2) | 600 V |
| Tensão transiente nominal (II/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 3 mm |
| Valor mínimo da linha de creepage (II/2) | 4,5 mm |
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 50 m/s² (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensão de choque suportável ao nível do mar | 4,8 kV |
| Resistência de contato R1 | 0,9 mΩ |
| Resistência de contato R2 | 1 mΩ |
| Ciclos de plugue | 25 |
| Ensaio Climático | |
| Especificação de teste | DIN EN ISO 6988:1997-03 |
| Corrosão, fadiga | 0,2 dm3DEBAIXO2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 105 °C/168 h |
| Tensão AC suportável | 2,21 kV |
| Colisão | |
| Especificação de teste | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | Semi-sinusóide |
| Aceleração | 30g |
| Duração do acidente | 11 milímetros |
| Instruções de teste | Eixos X, Y e Z (pos. e neg.) |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -55 °C ... 105 °C (dependendo da curva de classificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | Embalagem in a box |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5.08 mm |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Comprimento do pino (EF006825) | 3.8 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -55 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
