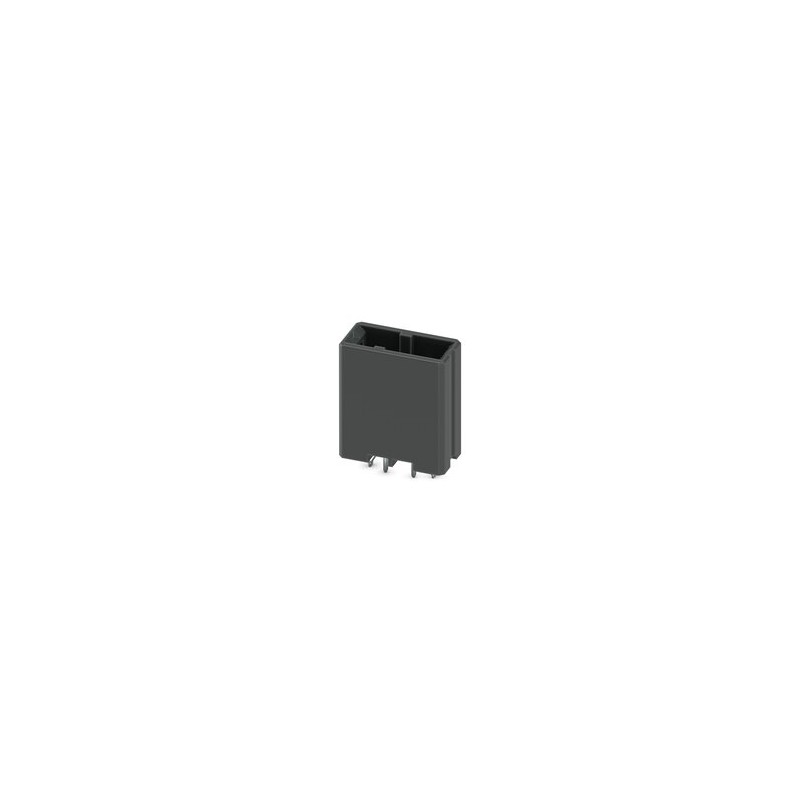

D32H 2,2/ 2-V-5,08-Y 1378286 PHOENIX CONTACT Boîtier de base de la carte de circuit imprimé, couleur : noir,..
D32H 2,2/ 2-V-5,08-Y
1378286
PHOENIX_CONTACT
100
Article à la demande, sans remboursement.
Boîtier de base de la carte de circuit imprimé, couleur : noir, courant assigné : 8 A, tension nominale (III/2) : 320 V, surface de contact : Sn, type de connexion de contact : mâle, nombre de rangées : 1, nombre de pôles : 2, famille d’articles : D32H 2.2/.. -V, pas : 5,08 mm, type de raccordement : Raccord à sertir, montage : Soudage à la vague, disposition des goupilles : Disposition linéaire des broches, longueur des goupilles [P] : 3,8 mm, nombre de goupilles de soudage potentielles : 1, système d’enfichage : CONNEXIS D, Orientation de la face enfichable : Standard, verrouillage : Serrure à encliquetage, type de fixation : Saillie de la douille, type d’emballage : Emballage en boîte
Boîtier de base pour circuit imprimé, couleur : noir, courant nominal : 8 A, tension nominale (III/2) : 320 V, contacts de surface : étain, type de contact : Mâle, nombre de rangées : 1, nombre de pôles : 2, famille d’articles : D32H 2,2/.. -V, pas : 5,08 mm, type de connexion : Connexion sertie, montage : Soudure à la vague, disposition des broches : Disposition linéaire des broches, longueur des broches [P] : 3,8 mm, nombre de broches à souder par potentiel : 1, système enfichable : CONNEXIS D, enfichable Orientation de la face : Standard, Serrure : Lace Lock, Type de fixation : Dentelle saillante, Type d’emballage : Emballage en boîte
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Gamme de produits | Connecteurs CONNEXIS M |
| Type de produit | Boîtier de base de carte de circuit imprimé |
| Famille de produits | D32H 2,2/.. -V |
| Nombre de poteaux | 2 |
| Pas | 5,08 mm |
| Nombre de lignes | 1 |
| Conception de broches | Disposition des broches linéaires |
| Nombre de broches à souder par potentiel | 1 |
| Courant nominal IN | 8 A |
| Tension nominale UN | 320 V |
| Degré de pollution | 3 |
| Résistance au contact | 0,9 mΩ |
| Tension de dimensionnement (III/3) | 250 V |
| Dimensionnement de la tension transitoire (III/3) | 4 kV |
| Tension de dimensionnement (III/2) | 320 V |
| Dimensionnement de la tension transitoire (III/2) | 4 kV |
| Tension nominale (II/2) | 600 V |
| Dimensionnement de la tension transitoire (II/2) | 4 kV |
| Type de montage | Soudure à la vague |
| Conception de broches | Disposition des broches linéaires |
| Données sur les matériaux - contact | |
| Observation | Conforme aux normes DEEE/RoHS, sans filament selon la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériel de contact | Alliage de cuivre |
| Caractéristiques de surface | Étamé galvaniquement |
| Surface de contact métallique (couche supérieure) | Étain (3 - 5 μm Sn) |
| Surface de contact métallique (couche intermédiaire) | Nickel (1,3 - 3 μm Ni) |
| Zone de soudure de surface métallique (couche supérieure) | Étain (3 - 5 μm Sn) |
| Zone de soudage de surface métallique (couche intermédiaire) | Nickel (1,3 - 3 μm Ni) |
| Caractéristiques des matériaux - boîtier | |
| Couleur (boîtier) | Noir (9005) |
| Matériau isolant | PBT |
| Groupe de matériaux isolants | Ii |
| CTI selon IEC 60112 | 400 ≤ CTI |
| Classe d’inflammabilité selon UL 94 | V0 |
| Note sur la prise de contact | Il s’agit de connecteurs sans capacité de commutation (COC) selon la norme DIN EN 61984. En cas d’utilisation conforme aux prescriptions, ils ne doivent pas être branchés ou débranchés sous tension ou charge. |
| Schéma de dimension |  |
| Pas | 5,08 mm |
| Largeur [w] | 19,08 millimètre |
| Hauteur [h] | 25,4 mm |
| Longueur [l] | 9,35 millimètre |
| Hauteur totale | 21,6 mm |
| Longueur de la broche de soudure [P] | 3,8 millimètre |
| Conception de circuits imprimés | |
| Diamètre du trou | 1,1 mm |
| 2 mm | |
| Examen de la vue | |
| Spécification d’essai | DIN EN 60512-1-1 :2003-01 |
| Résultat | Test approuvé |
| Examen dimensionnel | |
| Spécification d’essai | DIN EN 60512-1-2 :2003-01 |
| Résultat | Test approuvé |
| Résistance des signes | |
| Spécification d’essai | DIN EN 60068-2-70 :1996-07 |
| Résultat | Test approuvé |
| Polarisation et codage | |
| Spécification d’essai | DIN EN 60512-13-5 :2006-11 |
| Résultat | Test approuvé |
| Support de contact d’occasion | |
| Spécification d’essai | DIN EN 60512-15-1 :2009-03 |
| Support de contact utilisé Exigence >20 N | Test approuvé |
| Forces lors du branchement et du débranchement | |
| Résultat | Test approuvé |
| Nombre de cycles | 25 |
| Force d’enfichage env. | 4 N |
| Alimentation lors du débranchement par pôle env. | 4 N |
| Essai thermique | Groupe d’essai C | |
| Spécification d’essai | DIN EN 60512-5-1 :2003-01 |
| Nombre de pôles testés | 10 |
| Résistance d’isolation | |
| Spécification d’essai | DIN EN 60512-3-1 :2003-01 |
| Résistance d’isolement Poteaux adjacents | > 5 MΩ |
| Lignes de fuite et distances d’isolation de l’air | | |
| Spécification d’essai | CEI 60664-1 :2020-05 |
| Groupe de matériaux isolants | Ii |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 à <600 |
| Dimensionnement de la tension d’isolement (III/3) | 250 V |
| Tension nominale transitoire (III/3) | 4 kV |
| valeur minimale de la distance d’isolation à l’air - champ non homogène (III/3) | 3 mm |
| Valeur minimale de la ligne de fuite (III/3) | 3,6 mm |
| Dimensionnement de la tension d’isolement (III/2) | 320 V |
| Tension nominale transitoire (III/2) | 4 kV |
| Valeur minimale de la distance d’isolation à l’air - champ non homogène (III/2) | 3 mm |
| Valeur minimale de la ligne de fuite (III/2) | 3 mm |
| Dimensionnement de la tension d’isolement (II/2) | 600 V |
| Tension nominale transitoire (II/2) | 4 kV |
| Valeur minimale de la distance d’isolation à l’air - champ non homogène (II/2) | 3 mm |
| Valeur minimale de la ligne de fuite (II/2) | 4,5 mm |
| Test de vibration | |
| Spécification d’essai | DIN EN 60068-2-6 (VDE 0468-2-6) :2008-10 |
| fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Vitesse de balayage | 50 m/s² (60,1 Hz ... 150 Hz) |
| Durée du test par axe | 2,5 h |
| Test de durabilité | |
| Spécification d’essai | DIN EN 60512-9-1 (VDE 0687-512-9-1) :2010-12 |
| Tension de choc supportable au niveau de la mer | 4,8 kV |
| Résistance de contact R1 | 0,9 mΩ |
| Résistance de contact R2 | 1 mΩ |
| Cycles de prise | 25 |
| Essai sur le climat | |
| Spécification d’essai | DIN EN ISO 6988 :1997-03 |
| Fatigue due à la corrosion | 0,2 dm3SOUS2en 300 dm3/40 °C/1 cycle |
| Contrainte thermique | 105 °C/168 h |
| Tension alternative supportable | 2,21 kV |
| Krach | |
| Spécification d’essai | DIN EN 60068-2-27 (VDE 0468-2-27) :2010-02 |
| Type d’amortisseur | Semi-sinusoïde |
| Accélération | 10% |
| Durée de l’accident | 11 ms |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Conditions environnementales | |
| Température ambiante (service) | -55 °C ... 105 °C (en fonction de la courbe d’évaluation) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité relative de l’air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type d’emballage | Emballage en boîte |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5.08 mm |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.1 mm |
| Longueur de la broche (EF006825) | 3.8 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -55 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
