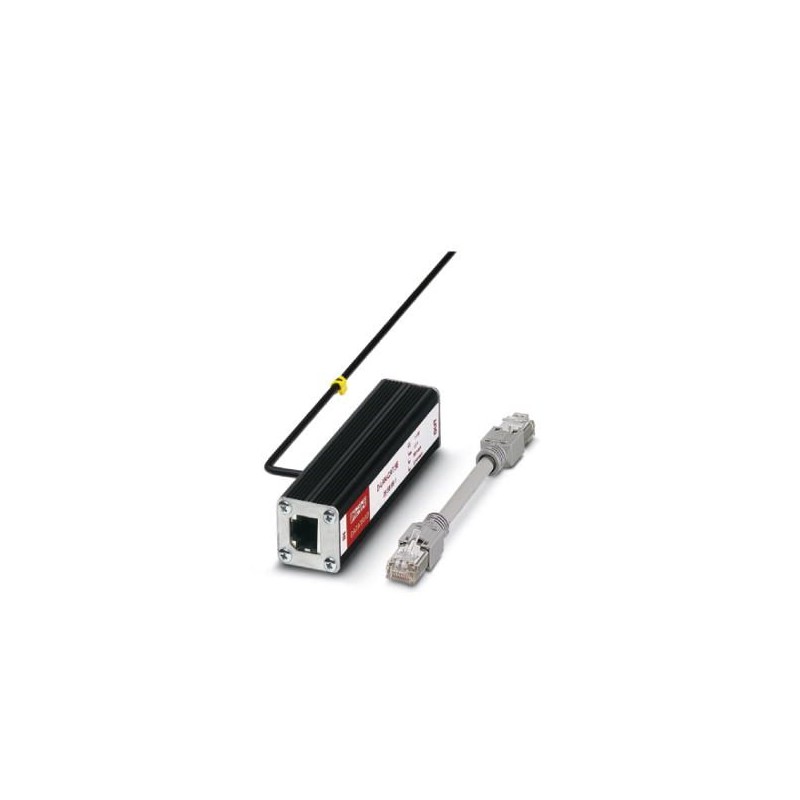

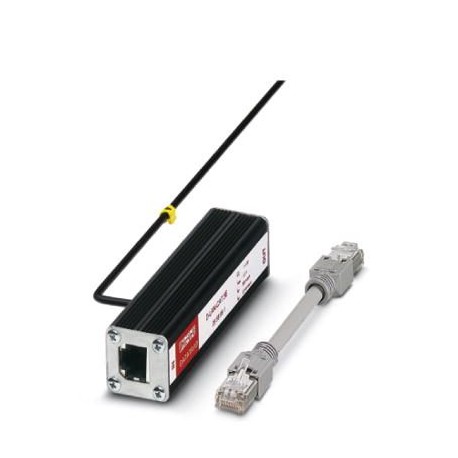

D-LAN-CAT.5E 2858991 PHOENIX CONTACT Dispositivo de proteção contra surtos
D-LAN-CAT.5E
2858991
PHOENIX_CONTACT
Dispositivo de proteção contra surtos
Proteção contra sobretensão fina de acordo com a classe D (CAT.5e), para Token ring e Ethernet. Adaptador RJ45 com linha de aterramento separada com cabo RJ45
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para tecnologia da informação / MCR
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2858991 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 97 (TT-2005) |
| GTIN | 4017918920463 |
| Peso por unidade (exclusive embalagem) | 139,800 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | DE (Alemanha) |
Geral
| Material caixa | alumínio, anodizado |
|---|---|
| Cor | preto |
| Normas para espaços de ar e de fuga | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Tipo de montagem | Plugue intermediário específico para conexão |
| Formato | Plugue intermediário |
| Inversão de chave | Line-Line & Line-Shield & Shield-Earth Ground |
Circuito de proteção
| Tipo de proteção de acordo com IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| B2 | |
| B3 | |
| Classe de exigência conforme VDE | C1 |
| C2 | |
| C3 | |
| B2 | |
| B3 | |
| Máxima tensão contínua UC | ± 7 V DC |
| Corrente nominal | 1,5 A (25 °C) |
| Corrente efetiva ICcom UC | ≤ 100 µA |
| Corrente do condutor de proteção IPE | ≤ 100 µA |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 350 A |
| 2,5 kA | |
| Corrente de pico nominal Imax(8/20) µs máximo (condutor-terra) | 2,5 kA (ao todo) |
| Corrente de impulso nominal Ian (10/700)µs (condutor-condutor) | 160 A |
| Corrente de impulso nominal Ian (10/700)µs (condutor-terra) | 160 A |
| Limitação de tensão de saída com 1 KV/µs (condutor-condutor) surto | ≤ 22 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) surto | ≤ 80 V (Linha de compensação de potencial: 1 m) |
| Limitação de tensão de saída com 1 KV/µs (blindagem-terra) surto | ≤ 700 V (Linha de compensação de potencial: 1 m) |
| Tensão residual com In(condutor-condutor) | ≤ 45 V |
| Tensão residual com In(condutor-terra) | ≤ 45 V |
| Tensão residual com In (blindagem-terra) | ≤ 700 V |
| Nível de proteção Up(fio-fio) | ≤ 50 V (C1 - 500 V / 250 A) |
| ≤ 20 V (B3 - 2 kV / 25 A) | |
| Nível de proteção Up(fio-terra) | ≤ 65 V (C1, 500 V/250 A - linha PA: 1 m) |
| ≤ 25 V (B3 - 2 kV / 25 A - PA-Ltg: 1 m) | |
| ≤ 60 V (C3, 7 kV/90 A - linha PA: 1 m) | |
| Nível de proteção Up(blindagem-terra) | ≤ 850 V (C2 - 4 kV / 2 kA - PA-Ltg: 1 m) |
| Tempo de resposta tA(condutor-condutor) | ≤ 500 ns |
| Tempo de resposta tA (condutor-terra) | ≤ 100 ns |
| Atenuação de inserção aE, sim. | 1 dB (até 100 MHz, sistema 100-Ω) |
| Atenuação de inserção aE, assim. | |
| Atenuação de paradiafonia | 36 dB (Pares 3-6 contra par 4-5 no sistema 100-Ω/100 MHz) |
| 40 dB (todas as combinações de pares restantes no sistema 100-Ω/100 MHz) | |
| Frequência de corte fg (3dB), sim. no sistema de 100 Ohm | ≤ 100 MHz |
| Capacidade (condutor-condutor) | 20 pF (típico) |
| Capacidade (condutor-terra) | 1 pF (típico) |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Resistência a picos de corrente (fio-fio) | B2 - 4 kV/100 A |
| B3 - 2 kV / 25 A | |
| C1 - 500 V / 250 A | |
| Resistência a picos de corrente (fio-terra) | B2 - 4 kV/100 A |
| C1 - 500 V / 250 A | |
| C2 - 4 kV / 2 kA | |
| B3 - 2 kV / 25 A |
Dados de conexão
| Tipo de conexão | RJ45 |
|---|---|
| Tipo de conexão IN | Soquete RJ45 |
| Tipo de conexão OUT | Soquete RJ45 |
| Tecnologia de conexão | Interfaces de rede (por exemplo Ethernet, Token Ring e CDDI/FDDI) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
