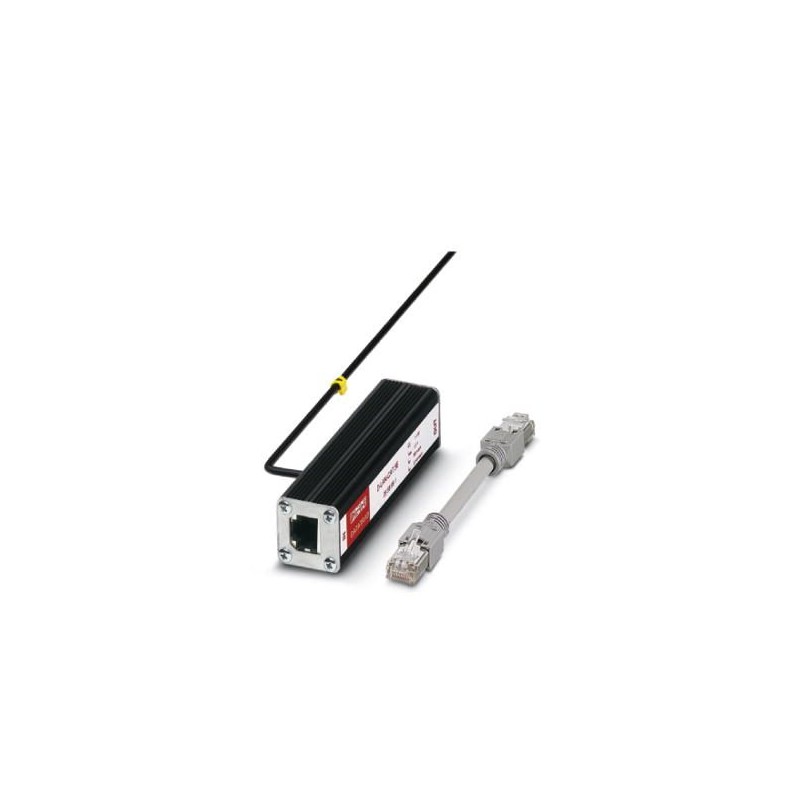

D-LAN-CAT.5E 2858991 PHOENIX CONTACT Устройство защиты от перенапряжений
D-LAN-CAT.5E
2858991
PHOENIX_CONTACT
Устройство защиты от перенапряжений
Тонкая защита от перенапряжений в соответствии с классом D (CAT.5e), для Token ring и Ethernet. Адаптер RJ45 с отдельной линией заземления с кабелем RJ45
Заземление и молниезащита > Устройство защиты для систем передачи данных/ технологии MCR
Trabtech (TT)
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 2858991 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 97 (TT-2005) |
| GTIN | 4017918920463 |
| Вес/шт. (без упаковки) | 139,800 GRM |
Общие сведения
| Материал корпуса | Алюминий, анодированный |
|---|---|
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 |
| МЭК 60664-1 | |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Line & Line-Shield & Shield-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| B2 | |
| B3 | |
| Класс VDE | C1 |
| C2 | |
| C3 | |
| B2 | |
| B3 | |
| Макс. напряжение при длит. нагрузке UC | ± 7 В DC |
| Расчетный ток | 1,5 A (25 °C) |
| Эффективный рабочий ток ICпри UC | ≤ 100 мкA |
| Ток защитного проводника IPE | ≤ 100 мкA |
| Номинальный импульсный ток утечки In(8/20) мкс (проводник-проводник) | 350 A |
| Номинальный импульсный ток утечки In(8/20) мкс (фаза-земля) | 2,5 кA |
| Импульсный ток утечки Imax(8/20) мкс, максимальный (фаза-земля) | 2,5 кA (Суммарн.) |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 160 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 160 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 22 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 80 В (Проводник для выравнивания потенциалов: 1 м) |
| Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн. | ≤ 700 В (Проводник для выравнивания потенциалов: 1 м) |
| Остаточное напряжение при In(фаза-фаза) | ≤ 45 В |
| Остаточное напряжение при In(фаза-земля) | ≤ 45 В |
| Остаточное напряжение при In (экран-земля) | ≤ 700 В |
| Уровень защиты Up(жила-жила) | ≤ 50 В (C1 - 500 В / 250 А) |
| ≤ 20 В (B3 - 2 кВ / 25 А) | |
| Уровень защиты Up(жила-земля) | ≤ 65 В (C1, 500 В / 250 А - PA-Ltg: 1 м) |
| ≤ 25 В (B3 - 2 кВ / 25 А - PA-Ltg: 1 м) | |
| ≤ 60 В (C3, 7 кВ / 90 А - PA-Ltg: 1 м) | |
| Уровень защиты Up(экран-земля) | ≤ 850 В (C2 - 4 кВ / 2 кА - PA-Ltg: 1 м) |
| Время срабатывания tA(фаза-фаза) | ≤ 500 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | 1 дБ (до 100 МГц, системы сопротивлением 100 Ω) |
| Вносимое затухание aE, асим. | |
| Переходное затухание | 36 дБ (пара 3 - 6 против пары 4 - 5 в системах сопротивлением 100 Ω / 100 МГц) |
| 40 дБ (все остальные парные комбинации в системах сопротивлением 100 Ω/100 МГц) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | ≤ 100 МГц |
| Емкость (фаза-фаза) | 20 пФ (стандартный (типовой)) |
| Емкость (фаза-земля) | 1 пФ (стандартный (типовой)) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 4 кВ / 100 A |
| B3 - 2 кВ / 25 А | |
| C1 (500 В / 250 A) | |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ/100 A |
| C1 - 500 В / 250 А | |
| C2 - 4 кВ / 2 кА | |
| B3 - 2 kV / 25 A |
Характеристики клемм
| Тип подключения | RJ45 |
|---|---|
| Тип подключения ВХОД | Гнездо RJ45 |
| Тип подключения ВЫХОД | Гнездо RJ45 |
| Способ подключения | Сетевые интерфейсы (например, Ethernet, Token Ring и CDDI/FDDI) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION RU .pdf | 28 Mbytes |
|
