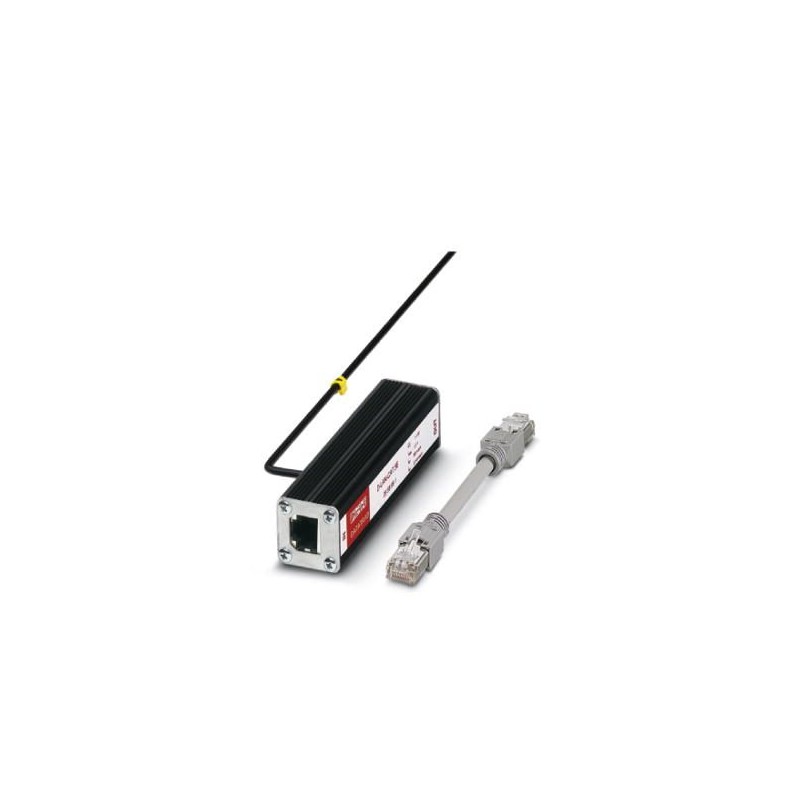

D-LAN-CAT.5E 2858991 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
D-LAN-CAT.5E
2858991
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Protezione contro le sovratensioni di precisione secondo la classe D (CAT.5e), per Token ring ed Ethernet. Adattatore RJ45 con linea di messa a terra separata con cavo RJ45
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2858991 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3111 - |
| Pagina catalogo | Pagina 97 (TT_2005) |
| GTIN | 4017918920463 |
| Peso per pezzo (confezione esclusa) | 139,800 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Generalità
| Materiale custodia | Alluminio, anodizzato |
|---|---|
| Colore | nero |
| Norme per distanze in aria e superficiali | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tipo di montaggio | Adattatore specifico |
| Tipo | Adattatore |
| Direzione di azione | Line-Line & Line-Shield & Shield-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| B2 | |
| B3 | |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| B2 | |
| B3 | |
| Massima tensione permanente UC | ± 7 V DC |
| Corrente di dimensionamento | 1,5 A (25 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 100 µA |
| Corrente conduttori di terra IPE | ≤ 100 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 350 A |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 2,5 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 2,5 kA (per gruppo) |
| Corrente ad impulsi nominale Ian (10/700)µs (filo-filo) | 160 A |
| Corrente ad impulsi nominale Ian (10/700)µs (filo-terra) | 160 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 22 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 80 V (Flusso delle correnti di compensazione: 1 m) |
| Limitazione di tensione in uscita a 1KV/µs (schermatura-terra) spike | ≤ 700 V (Flusso delle correnti di compensazione: 1 m) |
| Tensione residua con In(conduttore-conduttore) | ≤ 45 V |
| Tensione residua con In(conduttore-terra) | ≤ 45 V |
| Tensione residua con In (schermatura-terra) | ≤ 700 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 50 V (C1 - 500 V / 250 A) |
| ≤ 20 V (B3 - 2 kV / 25 A) | |
| Livello di protezione Up(conduttore-terra) | ≤ 65 V (C1, 500 V/250 A – linea PA: 1 m) |
| ≤ 25 V (B3 - 2 kV / 25 A - PA-Ltg: 1 m) | |
| ≤ 60 V (C3, 7 kV/90 A – linea PA: 1 m) | |
| Livello di protezione Up(schermatura-terra) | ≤ 850 V (C2 - 4 kV / 2 kA - PA-Ltg: 1 m) |
| Tempo di eccitazione tA(filo-filo) | ≤ 500 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | 1 dB (fino a 100 MHz, sistema a 100 Ω) |
| Attenuazione d’inserzione aE, asimm. | |
| Smorzamento di carico | 36 dB (Coppia 3-6 su coppia 4-5 in sistema da 100 Ω/100 MHz) |
| 40 dB (tutte le altre coppie di combinazioni nel sistema a 100 Ω/100 MHz) | |
| Frequenza limite fg (3dB), simm. nel sistema a 100 Ohm | ≤ 100 MHz |
| Capacità (filo-filo) | 20 pF (tip.) |
| Capacità (filo-terra) | 1 pF (tip.) |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | B2 - 4 kV/100 A |
| B3 - 2 kV / 25 A | |
| C1 - 500 V / 250 A | |
| Resistenza corrente impulsiva (conduttore-terra) | B2 - 4 kV/100 A |
| C1 - 500 V / 250 A | |
| C2 - 4 kV / 2 kA | |
| B3 - 2 kV / 25 A |
Dati di collegamento
| Collegamento | RJ45 |
|---|---|
| Tipo di collegamento IN | Connettore femmina RJ45 |
| Tipo di collegamento OUT | Connettore femmina RJ45 |
| Tecnica di connessione | Interfacce di rete (per es. Ethernet, Token Ring e CDDI/FDDI) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
