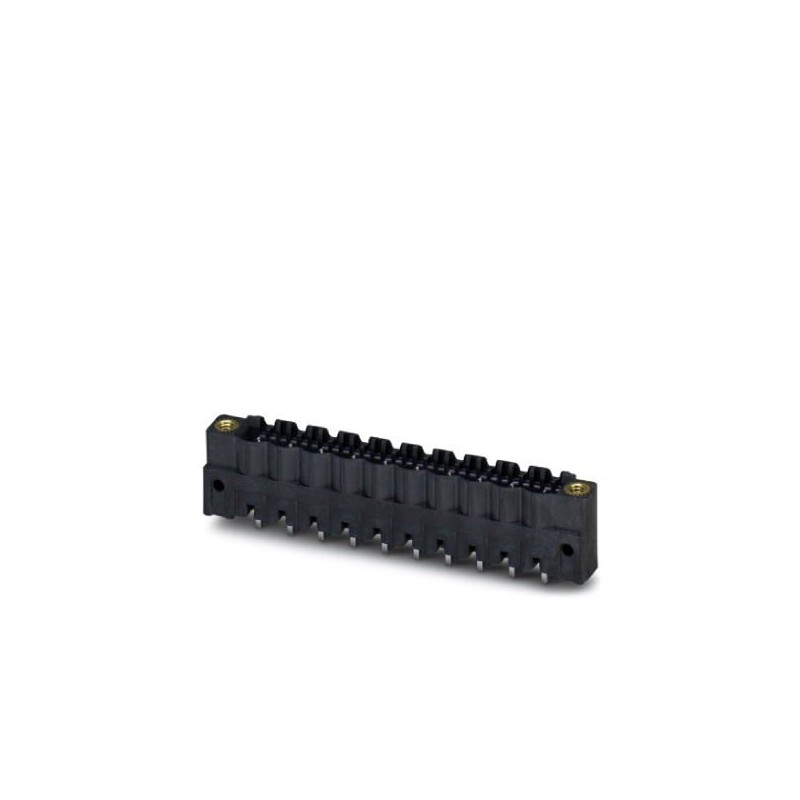

CCV 2,5/ 5-GF-5,08 GN THRV0010 1769391 PHOENIX CONTACT De placas de circuito impresso conector
CCV 2,5/ 5-GF-5,08 GN THRV0010
1769391
PHOENIX_CONTACT
750
Produto sob demanda, sem reembolso.
De placas de circuito impresso conector
Caixa da base da placa de circuito impresso, seção nominal: 2,5 mm², cor: verde, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 5, número de linhas: 1, número de polos: 5, número de conexões: 5, família de artigos: CCV 2,5/.. -GF, passo: 5,08 mm, montagem: THR de solda, arranjo dos pinos: Arranjo linear dos pinos, comprimento dos pinos [P]: 2,6 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MSTB 2.5, Orientação da face do encaixe: Padrão, bloqueio: Trava de parafuso, tipo de fixação: Fixação aérea (rosca), tipo de embalagem: in a box
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão setecentos e sessenta e nove mil trezentos e noventa e um |
|---|---|
| Embalagem da unidade | 250 pc |
| Quantidade de ordem mínima | 250 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões quatrocentos e cinqüenta mil quatrocentos e nove |
| Peso por Peça (excluindo embalagem) | 2.950 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e trinta |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 8.57 mm |
|---|---|
| Largura | 35.51 mm |
| Campo | 5.08 mm |
| Dimensão um | 20.32 mm |
| Largura [ w ] | 35.51 mm |
| Altura [ h ] | 14.6 mm |
| Altura | 12 mm |
| Comprimento da solda do pino | 2,6 mm |
| Pin dimensões | 1 x 1 mm |
| Comprimento | 8.57 mm |
Geral
| Gama de artigos | CCV 2,5/..-GF |
|---|---|
| Material isolante grupo | Iii-a |
| Nominal a tensão de pico (III/3) | 4 kV |
| Nominal a tensão de pico (III/2) | 4 kV |
| Nominal a tensão de pico (II/2) | 4 kV |
| Tensão nominal (III/3) | 250 V |
| Tensão nominal (III/2) | 320 V |
| Tensão nominal (II/2) | 400 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 12 |
| Corrente de carga máxima | 12-A (por posição) |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Cor | verde |
| Número de posições | Cinco |
Normas e Regulamentos
| Conexão em acc. com o padrão de | PT-VDE |
|---|---|
| CUL | |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.1Vinte e sete milhões duzentos e sessenta mil setecentos e umeCl@ss 5.0Vinte e sete milhões duzentos e sessenta mil setecentos e umeCl@ss 5.1Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 6.0Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 7.0Vinte e sete milhões e quatrocentos e quarenta mil quatrocentos e doiseCl@ss 8.0Vinte e sete milhões e quatrocentos e quarenta mil quatrocentos e doiseCl@ss 9.0Vinte e sete milhões e quatrocentos e quarenta mil quatrocentos e dois
UNSPSC 6.01Trinta milhões, duzentos e onze mil, oitocentas e dezUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e noveUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e nove12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e nove13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e nove
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 5 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5.08 mm |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Corrente nominal especificada In (EF008250) | 12 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.6 mm |
| Comprimento do pino (EF006825) | 2.6 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
