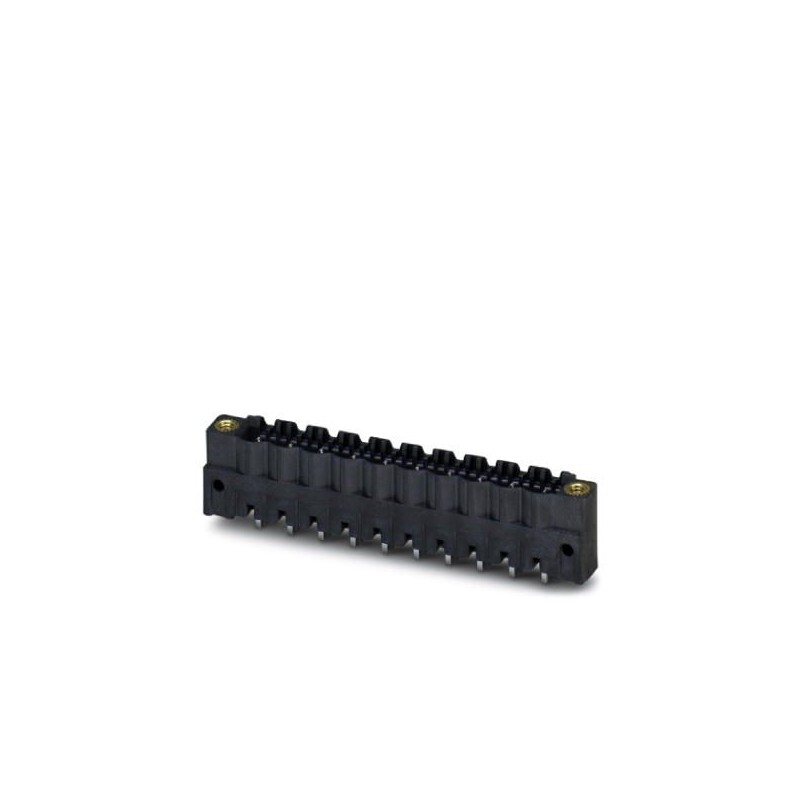

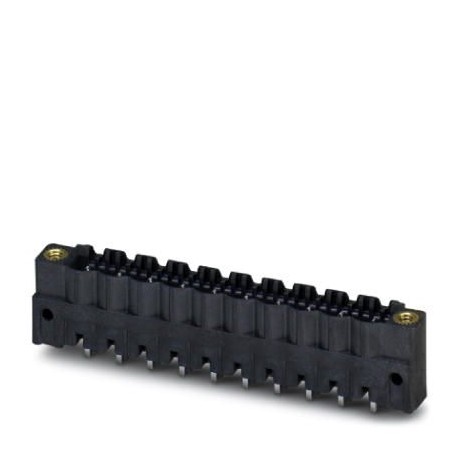

CCV 2,5/ 5-GF-5,08 GN THRV0010 1769391 PHOENIX CONTACT Printed-circuit board-Stecker
CCV 2,5/ 5-GF-5,08 GN THRV0010
1769391
PHOENIX_CONTACT
750
Artikel auf Anfrage, das gebe keine Rückkehr.
Printed-circuit board-Stecker
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 5, Anzahl der Reihen: 1, Anzahl der Pole: 5, Anzahl der Anschlüsse: 5, Artikelfamilie: CCV 2,5/.. -GF, Rastermaß: 5,08 mm, Montage: Löten THR, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 2,6 mm, Anzahl Lötpins pro Potential: 1, Stecksystem: COMBICON MSTB 2,5, Steckflächenausrichtung: Standard, Verriegelung: Schraubverriegelung, Befestigungsart: Antennenklemmung (Gewinde), Verpackungsart: boxed
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben hundert neun und sechzig tausend drei hundert eins und neunzig |
|---|---|
| Verpackungseinheit | 250 pc |
| Mindestbestellmenge | 250 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4046356450409 |
| Gewicht pro Stück (exklusive Verpackung) | 2.950 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert dreißig |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Länge [ l ] | 8.57 mm |
|---|---|
| Breite | 35.51 mm |
| Pitch | 5,08 mm |
| Maß a | 20.32 mm |
| Breite [ w ] | 35.51 mm |
| Höhe [ h ] | 14,6 mm |
| Höhe | 12 mm |
| Länge der Lötstift | 2,6 mm |
| Pin Abmessungen | 1 x 1 mm |
| Länge | 8.57 mm |
Allgemeine
| Palette von Artikeln | CCV 2,5/..-GF |
|---|---|
| Dämmstoff-Gruppe | IIIa |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 400 V |
| Verbindung im acc. mit standard | EN-VDE |
| Nennstrom IN | 12 A |
| Maximaler Laststrom | 12 A (pro position) |
| Entflammbarkeit nach UL 94 | V0 |
| Farbe | grün |
| Anzahl der Positionen | Fünf |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert einseCl@ss 5.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert einseCl@ss 5.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zweieCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zweieCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zwei
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert zehnUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neunUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neunUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neunUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neun
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 5 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 5.08 mm |
| Rastermaß der Anschlüsse (EF006827) | 5.08 mm |
| Bemessungsstrom In (EF008250) | 12 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.6 mm |
| Länge des Pins (EF006825) | 2.6 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
