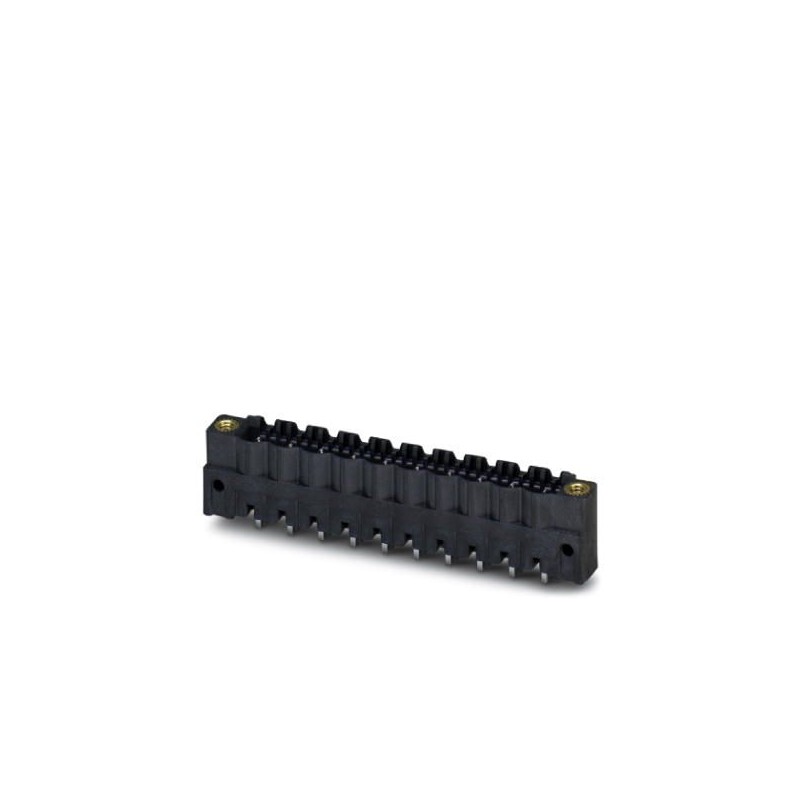

CCV 2,5/ 5-GF-5,08 GN THRV0010 1769391 PHOENIX CONTACT Circuit imprimé connecteur
CCV 2,5/ 5-GF-5,08 GN THRV0010
1769391
PHOENIX_CONTACT
750
Article à la demande, sans remboursement.
Circuit imprimé connecteur
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 5, nombre de rangées : 1, nombre de pôles : 5, nombre de connexions : 5, famille d’articles : CCV 2.5/.. -GF, pas : 5,08 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 2,6 mm, nombre de broches à souder par potentiel : 1, système enfichable : COMBICON MSTB 2,5, orientation de la face enfichable : standard, verrouillage : verrou à vis, type de fixation : serrage aérien (filetage), type d’emballage : en boîte
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million sept cent soixante neuf mille trois cent quatre vingt onze |
|---|---|
| Unité d'emballage | 250 pc |
| Quantité d'ordre Minimum | 250 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4046356450409 |
| Poids par Pièce (hors emballage) | 2.950 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent trente |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 8.57 mm |
|---|---|
| Largeur | 35.51 mm |
| Hauteur | 5.08 mm |
| Dimension d'un | 20.32 mm |
| Largeur [ w ] | 35.51 mm |
| Hauteur [ h ] | 14.6 mm |
| Hauteur | 12 mm |
| La longueur de la soudure des broches | 2,6 mm |
| Pin dimensions | 1 x 1 mm |
| Longueur | 8.57 mm |
Général
| Une gamme d'articles | VCC 2,5/..-GF |
|---|---|
| Matériau isolant groupe | IIIa |
| Nominale tension de choc (III/3) | 4 kV |
| Nominale tension de choc (III/2) | 4 kV |
| Nominale tension de choc (II/2) | 4 kV |
| Tension assignée (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 400 V |
| Connexion en acc. avec la norme | FR-VDE |
| Courant Nominal j'N | 12 Un |
| Maximum de courant de charge | 12 A (par position) |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Couleur | vert |
| Nombre de postes | Cinq |
Les normes et les Règlements
| Connexion en acc. avec la norme | FR-VDE |
|---|---|
| CUL | |
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0272607xxeCl@ss 4.1Vingt sept million deux cent soixante mille sept cent uneCl@ss 5.0Vingt sept million deux cent soixante mille sept cent uneCl@ss 5.1Vingt sept million deux cent soixante mille sept centeCl@ss 6.0Vingt sept million deux cent soixante mille sept centeCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent deuxeCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent deuxeCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent deux
UNSPSC 6.01Trente million deux cent onze mille huit cent dixUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent neufUNSPSC 11Trente neuf million cents vingt et une mille quatre cent neufUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent neufUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent neuf
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 5 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5.08 mm |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.6 mm |
| Longueur de la broche (EF006825) | 2.6 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
