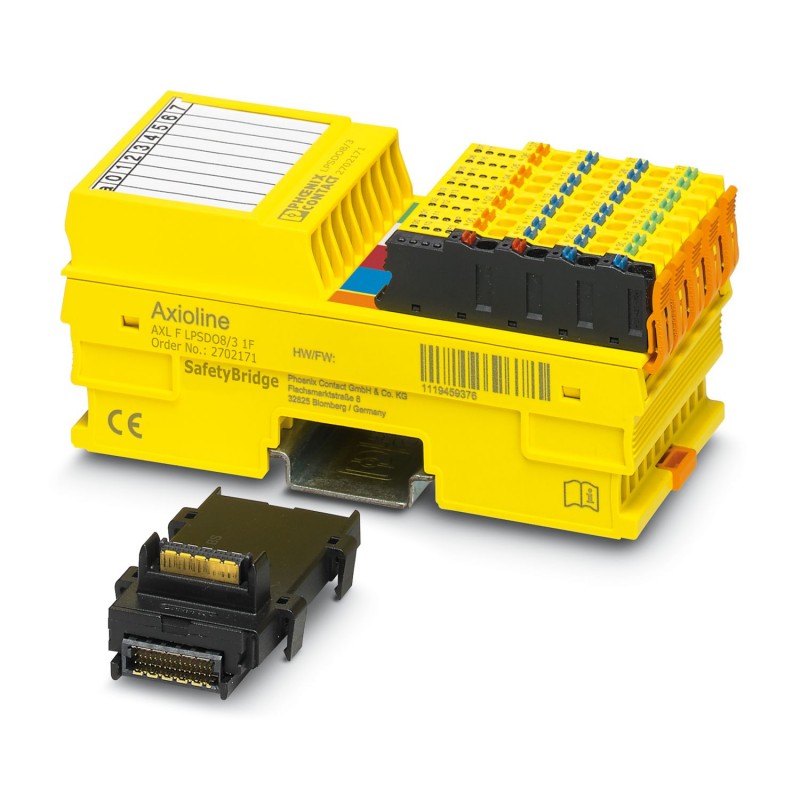

AXL F LPSDO8/3 1F 2702171 PHOENIX CONTACT Módulo de segurança
AXL F LPSDO8/3 1F
2702171
PHOENIX_CONTACT
Módulo de segurança
Módulo de saída digital orientado para a segurança, grau de proteção IP20, para o sistema SafetyBridge. O módulo possui 4 saídas digitais seguras com ocupação de dois canais ou 8 saídas digitais seguras com ocupação de canal único
Axioline F, Digital output module, Functional safety, SafetyBridge solution, Digital outputs: 4 (for 2-channel assignment), 8 (for 1-channel assignment), 2 A, degree of protection: IP20
Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados técnicos
Dimensions
| Dimensional drawing |  |
| Width | 53.6 mm |
| Height | 126.1 mm |
| Depth | 54 mm |
| Note on dimensions | Housing dimensions |
Notes
| Note on application | |
| Note on application | Only for industrial use |
Interfaces
| Axioline F local bus | |
| Connection method | Bus base module |
System properties
| SafetyBridge properties | |
| Connection to I/O modules | max. 16 (safe digital I/O modules) |
| Logic memory | 30 kByte |
| Module | |
| Input address area | 48 Byte |
| Output address area | 48 Byte |
| Required parameter data | 1 Byte |
| Required configuration data | 7 Byte |
Output data
| Digital: | |
| Output name | Digital outputs |
| Number of outputs | 4 (for 2-channel assignment) |
| 8 (for 1-channel assignment) | |
| 8 | |
| Protective circuit | Overload protection, freewheeling circuit for inductive loads,Discharge circuit for accelerated discharge of capacitive loads |
| Output voltage | 24 V DC |
| Output current | max. 2 A (per channel) |
| max. 1.5 A (per channel according to CULUS) | |
| max. 4 A (per group) | |
| max. 3 A (per group according to CULUS) | |
| max. 8 A (Total current of all outputs; Please observe the notes in the user manual.) | |
| max. 6 A (Total current of all outputs according to CULUS) | |
| Maximum output current per channel | 2 A |
| Maximum output current per module / terminal block | 8 A |
| Permissible cable length | max. 1000 m (Forward and return line in total) |
| Behavior with overload | Affected output is disabled and a diagnostic message is generated. |
Product properties
| Product type | I/O component |
| Product family | Axioline F |
| Application | Functional safety |
| SafetyBridge | |
| Type | modular |
| Data management status | |
| Article revision | 01 |
Electrical properties
| Transmission medium | Copper |
| Potentials | |
| Protective circuit | Protection against polarity reversal, EMC protective circuit, undervoltage detection |
| Potentials: Axioline F local bus supply (UBus) | |
| Supply voltage | 5 V DC (via bus base module) |
| Current draw | max. 280 mA |
| typ. 260 mA (all outputs set; supply by UOof 19.2 V DC ... 30 V DC) | |
| Potentials: Supply for digital output modules (UO) | |
| Supply voltage | 24 V DC |
| Supply voltage range | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Current draw | typ. 25 mA (all outputs set; supply from UOwith 30 V DC; without supply to the actuators) |
Connection data
| Connection technology | |
| Connection name | Axioline F connector |
| Conductor connection | |
| Connection method | Spring-cage connection |
| Conductor cross section rigid | 0.2 mm² ... 1.5 mm² |
| Conductor cross section flexible | 0.2 mm² ... 1.5 mm² |
| Conductor cross section AWG | 24 ... 16 |
| Axioline F connector | |
| Connection method | Spring-cage connection |
| Conductor cross section, rigid | 0.2 mm² ... 1.5 mm² |
| Conductor cross section, flexible | 0.2 mm² ... 1.5 mm² |
| Conductor cross section AWG | 24 ... 16 |
Environmental and real-life conditions
| Ambient conditions | |
| Ambient temperature (operation) | -35 °C ... 60 °C (Mounting position: any) |
| Degree of protection | IP20 |
| Air pressure (operation) | 70 kPa ... 108 kPa (up to 3000 m above sea level) |
| Air pressure (storage/transport) | 66 kPa ... 108 kPa (up to 3500 m above sea level) |
| Ambient temperature (storage/transport) | -40 °C ... 85 °C |
| Permissible humidity (operation) | 10 % ... 75 % (on average, 85% infrequently, non-condensing) |
| Permissible humidity (storage/transport) | 10 % ... 75 % (non-condensing) |
Standards and regulations
| Protection class | III (IEC 61140, EN 61140, VDE 0140-1) |
Mounting
| Mounting type | DIN rail mounting |
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Número de entradas digitais (EF001992) | 0 |
| Número de saídas digitais (EF001993) | 4 |
| Entradas digitais configuráveis (EF008516) | Não |
| Saídas digitais configuráveis (EF008520) | Não |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Tipo de saída digital (EF003601) | Nenhum |
| Corrente de saída (EF003202) | 2 A |
| Tensão permitida na saída (EF007553) | 24 V |
| Proteção contra curto-circuito, saídas disponíveis (EF003203) | Não |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Sim |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Tempo de atraso na troca de sinal (EF002382) | 0 ms |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Sim |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 53.6 mm |
| Altura (EF000040) | 125.894343 mm |
| Profundidade (EF000049) | 52.59 mm |
