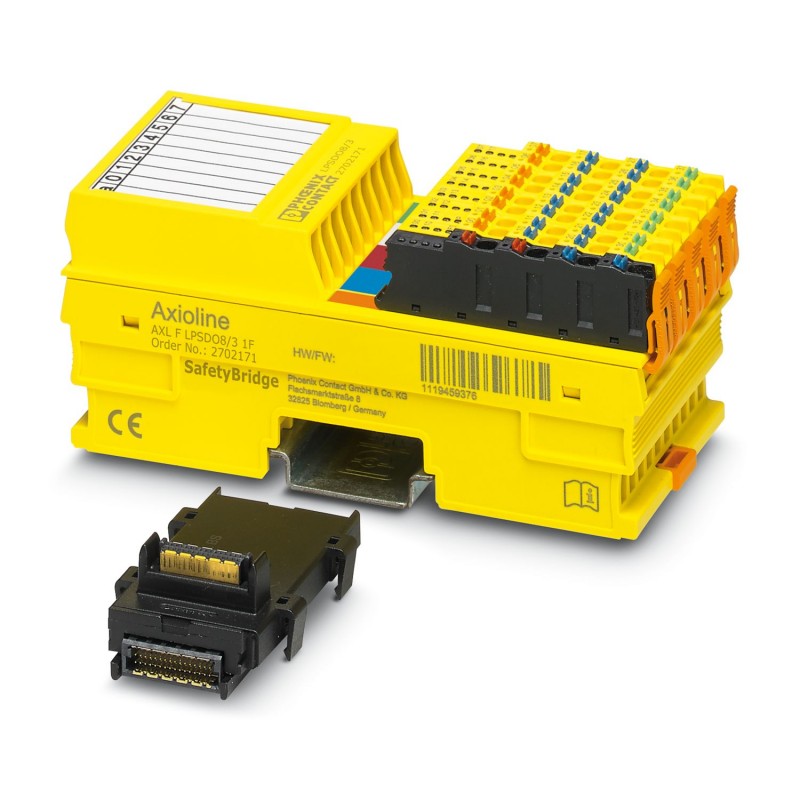

AXL F LPSDO8/3 1F 2702171 PHOENIX CONTACT Module de sécurité
AXL F LPSDO8/3 1F
2702171
PHOENIX_CONTACT
Module de sécurité
Module de sortie numérique orienté vers la sécurité, degré de protection IP20, pour le système SafetyBridge. Le module dispose de 4 sorties numériques sécurisées avec occupation à deux canaux ou de 8 sorties numériques sécurisées avec occupation à un seul canal
Axioline F, Module de sortie numérique, Sécurité fonctionnelle, Solution SafetyBridge, Sorties TOR: 4 (avec affectation de deux canaux), 8 (avec affectation d'un canal), 2 A, indice de protection: IP20
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Dessin coté |  |
| Largeur | 53,6 mm |
| Hauteur | 126,1 mm |
| Profondeur | 54 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
Interfaces
| Bus local Axioline F | |
| Type de raccordement | Module d'embase de bus |
Propriétés du système
| Propriétés de SafetyBridge | |
| Liaison avec modules E/S | max. 16 (Modules numériques sûrs d'entrée/sortie) |
| Mémoire logique | 30 Koctet(s) |
| Module | |
| Espace d'adressage d'entrées | 48 Octet |
| Espace d'adressage des sorties | 48 Octet |
| Besoin en données de paramétrage | 1 Octet |
| Besoin en données de configuration | 7 Octet |
Données de sortie
| Numérique: | |
| Dénomination sortie | Sorties TOR |
| Nombre de sorties | 4 (avec affectation de deux canaux) |
| 8 (avec affectation d'un canal) | |
| 8 | |
| Circuit de protection | Protection contre la surcharge, circuit de diode de roue libre pour charges inductivesCircuit de décharge pour un déchargement accéléré de charges capacitives |
| Tension de sortie | 24 V DC |
| Courant de sortie | max. 2 A (par voie) |
| max. 1,5 A (par canal conformément à CULUS) | |
| max. 4 A (par groupe) | |
| max. 3 A (par groupe conformément à CULUS) | |
| max. 8 A (Courant cumulé de toutes les sorties ; suivre les consignes du manuel d'utilisation.) | |
| max. 6 A (Courant cumulé de toutes les sorties conformément à CULUS) | |
| Courant de sortie maximal par canal | 2 A |
| Courant de sortie maximal par module / bloc de jonction | 8 A |
| Longueur de câble autorisée | max. 1000 m (Total des câbles d'aller et de retour) |
| Comportement en cas de surcharge | La sortie concernée est déconnectée et un message de diagnostic est généré. |
Propriétés du produit
| Type de produit | Composants E/S |
| Gamme de produits | Axioline F |
| Application | Sécurité fonctionnelle |
| SafetyBridge | |
| Type | modulaire |
| État de la gestion des données | |
| Révision de l'article | 01 |
Propriétés électriques
| Support de transmission | Cuivre |
| Potentiels | |
| Circuit de protection | Polarisation, circuit de protection CEM, détection de sous-tension |
| Potentiels: Alimentation du bus local Axioline F (UBus) | |
| Tension d'alimentation | 5 V DC (via module d'embase de bus) |
| Consommation de courant | max. 280 mA |
| typ. 260 mA (toutes les sorties activées ; alimentation par UOde 19,2 V DC ... 30 V DC) | |
| Potentiels: Alimentation des modules de sortie TOR (UO) | |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | typ. 25 mA (toutes les sorties activées ; alimentation à partir de UOde 30 V DC ; sans alimentation des actionneurs) |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Dénomination connexion | Connecteur Axioline F |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Connecteur Axioline F | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -35 °C ... 60 °C (Position de montage: indifférente) |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 70 kPa ... 108 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m d'altitude) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 75 % (pas de condensation) |
Normes et spécifications
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
Montage
| Type de montage | Montage sur rail DIN |
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 4 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Sans |
| Courant de sortie (EF003202) | 2 A |
| Tension admissible à la sortie (EF007553) | 24 V |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Oui |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 53.6 mm |
| Hauteur (EF000040) | 125.894343 mm |
| Profondeur (EF000049) | 52.59 mm |
