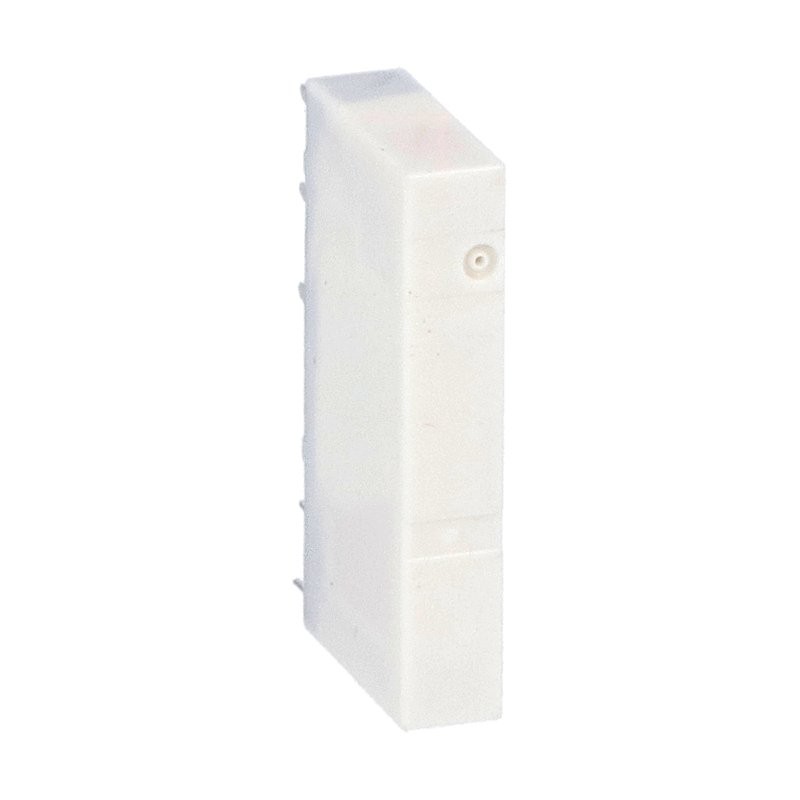

HR101CE060 LOVATO Estreito relé 1 comutado 6A, 60V DC, 230V
HR101CE060
LOVATO ELECTRIC
Estreito relé 1 comutado 6A, 60V DC, 230V
Relé Estreito 1 Comutado 6A, 60V DC; 230V
FINO RELÉ ELETROMECÂNICO, 60VDC, 6A, 1 C/O CONTATO. 110...125VAC/DC CONTROLE QUANDO NO SOQUETE HR1XS110 OU HR1XS110S. 220...240 WLV/DC CONTROLE QUANDO NO SOQUETE HR1XS230 OU HR1XS230S
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Related products
▲Best sellers
▲Mais informação
▲| Código de ordem | HR101CE060 |
| Peso [g] | 7 |
| Unidades de embalagem | 20 |
| Quantidade de pedidos de várias embalagens | 20 |
| Dimensões de embalagem [mm] | 355X205X175 |
| Volume [cm3] | 12.735 |
| Código de barras [EAN13] | 8013975233139 |
| Código HS | 85365080 |
cURus
EAC
Vde
Csa
IEC/EN 61810
| Designação do produto | REVEZAMENTO FINO | |||
| Designação do tipo do produto | HR10 | |||
| Características de contato | ||||
| Configuração de contato | 1 C/O | |||
| Tensão de isolamento nominal Ui IEC/EN | V | 250 | ||
| Impulso nominal suportar tensão Uimp | Kv | 4 | ||
| IEC Corrente térmica de ar livre IEC Ith | Para | 6 | ||
| Corrente instantânea máxima | Para | 20 (500ms) | ||
| Corrente nominal (In) | Para | 6 | ||
| Tensão de controle de relé | V | 60VDC | ||
| Designação UL/CSA e IEC/EN 60947-5-1 | B300 – R300 | |||
| Classificação UL | 6A 277VAC; 6A 30VDC | |||
| Poder contralavel máximo em | ||||
| AC-1 | W | 1500 | ||
| AC-15 | Vai | 360 | ||
| Potência operacional nominal AC-1 | ||||
| Vai | 1500 | |||
| Potência operacional nominal AC-15 | ||||
| 230 VAC | Vai | 360 | ||
| Controle motor em fase única | ||||
| 230VAC | Kw | 0.186 | ||
| Classificação operacional atual DC-1 | ||||
| 401 | Para | 6 | ||
| 110V | Para | 0.2 | ||
| 220V | Para | 0.12 | ||
| Carga mínima de comutação | V/mA | 5 / 100 | ||
| Impedância de contato | mΩ | 100 | ||
| Material de contato | Ag/Ni | |||
| Tempos de operação | ||||
| Fechamento | Ms | ≤8 | ||
| Abertura | Ms | ≤4 | ||
| Operações | ||||
| Vida mecânica | Ciclos | 10000000 | ||
| Vida elétrica AC1 | Ciclos | 30000 | ||
| Características da bobina | ||||
| Consumo médio de bobina DC a 20°C | W | 0.2 | ||
| Alcance operacional | ||||
| Fechamento | % A | ≥75 | ||
| Abertura | % A | ≥5 | ||
| Frequência máxima do ciclo | ciclos/h | 10000 | ||
| Características mecânicas | ||||
| Torque de aperto do terminal de soquete max | Nm | 0.5 | ||
| Ferramenta de aperto do parafuso do soquete (lâmina cruzada / plana) | PH0 / 3,5 mm | |||
| Seção do motorista | ||||
| AWG/Kcmil | ||||
| Min | 20 | |||
| Max | 16 | |||
| IEC | ||||
| Min | mm2 | 0.5 | ||
| Max | mm2 | 1.5 | ||
| Posição operacional | ||||
| normal | Qualquer | |||
| Fixação | No trilho DIN de 35mm | |||
| Condições ambientais | ||||
| temperatura | ||||
| Temperatura de operação | ||||
| Min | C | -40 | ||
| Max | C | +70 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Max | C | +80 | ||
| Outras características | ||||
| Indicação | Sim (na tomada) | |||
| Indicador de posição de contato mecânico | Não | |||
| Atuador de teste mecânico | Não | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC001437 - Relé de comutação | |||
| Característica | Valor |
|---|---|
| Material do contato (EF008521) | Outro |
| Tipo de tensão para atuação (EF008242) | DC |
| Material de contato (EF007544) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Acabamento da conexão elétrica (EF003961) | Conexão por encaixe |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Acionador, polarização (EF003355) | Polarizado |
| Tensão de alimentação de corrente nominal DC (EF003980) | 60 V |
| Com indicação LED (EF005950) | Não |
| Completo com base (EF003359) | Não |
| Com contatos guiados forçados (EF003357) | Não |
| Com braçadeiras destacáveis (EF003340) | Não |
| Número de contatos como inversores (EF008257) | 1 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Profundidade (EF000049) | 5 mm |
| Altura (EF000040) | 15 mm |
| Largura (EF000008) | 28 mm |
| Corrente nominal (EF000001) | 6 A |
