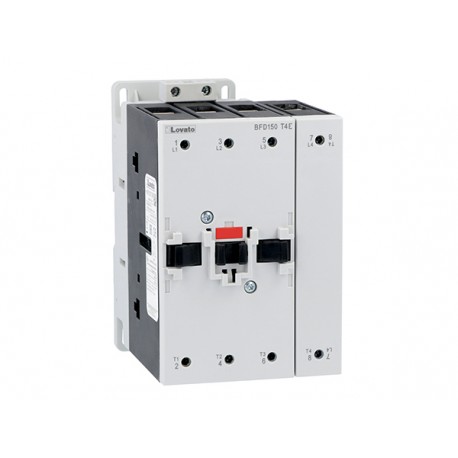

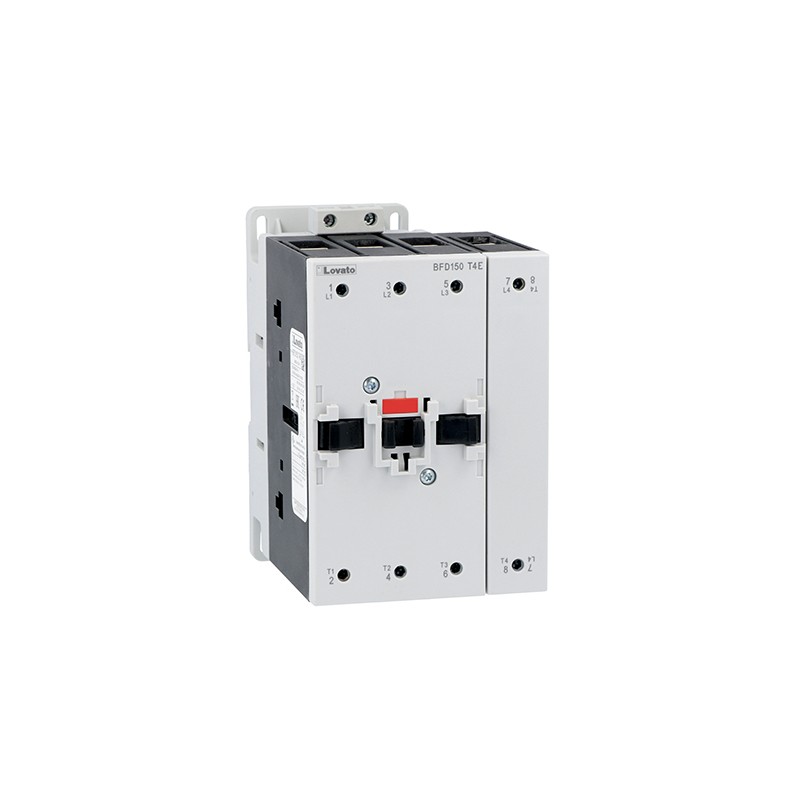

BFD150T4E024 LOVATO Contator Tetrapolar 165A DC1 600V Bobina 20...48V AC/DC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BFD150T4E024 LOVATO Contator Tetrapolar 165A DC1 600V Bobina 20...48V AC/DC

BFD150T4E024

LOVATO ELECTRIC

Contator Tetrapolar 165A DC1 600V Bobina 20...48V AC/DC

CONTATOR DE QUATRO POLOS, 100A/1000V DC1, AC/DC COIL, 20-48VAC/DC

Mais detalhes


Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA

Industrial Contactors and Accessories - LOVATO ELECTRIC.

Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC

Preço total: $1,049.25
Preço unitário: $1,049.25
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Código de encomendaBFD150T4E024
Peso [g]
Unidades de embalagemUm
Quantidade de ordem multi-embalagemUm
Dimensões da embalagem [mm]173X082X145
Volume [cm3]Dois mil e cinqüenta e seis
Código de barras [EAN13]8013975241790
Código HSOitenta e cinco milhões trezentos e sessenta e cinco mil e oitenta
Dimensões
Esquemas elétricos
Homologações:
cULus
Conformidade:
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-4-1
CSA C22.2 n° 60947-1
CSA C22.2 n° 60947-4-1.
Product designationPower contator
Product type designationBFD150
Contact characteristics
Number of polesnr.Quatro
Rated insulation voltage Ui IEC/ENVMil
Rated impulse withstand voltage UimpkVOito
Operational frequency
minHzVinte e cinco
maxHzQuatrocentos
Conventional free air thermal current Ith IEC/ENACento e sessenta e cinco
IEC max current Ie in DC1 with L/R ≤ 1ms with 4 pole positions in series
600VACento e sessenta e cinco
800VACem e vinte e cinco
1000VACem
Short-time allowable current for 10s (IEC/EN60947-1)AMil, duzentos e
Protection fuse
gG (IEC)ADuzentos e cinqüenta
aM (IEC)ACento e sessenta
Resistance per pole (average value)mΩ0.45
Power dissipation per pole (average value)
IthWDoze
Tightening torque for terminals
minNmSeis
maxNmSete
minIbin4.4
maxIbin5.2
Tightening torque for coil terminal
minNm0.8
maxNmUm
minIbft0.59
maxIbft0.74
Max number of wires em simultâneo connectablenr.Dois
Motorista section
Flexível w/ou lug condutor section
minmm21.5
maxmm2Setenta
Flexível c/w lug condutor section
minmm21.5
maxmm2Setenta
Power terminal protection according to IEC/EN 60529IP20 front
Mechanical features
Operating position
normalplano vertical
allowable±30°
FixingScrew / DIN rail 35mm
WeightgDois mil quatrocentos e sessenta
Operations
Mechanical lifecyclesQuinze milhões
Safety related data
EMC compatibilityyes
AC coil operating
Rated AC voltage at 50/60Hz 60Hz
minVVinte
maxVDuzentos e cinqüenta
AC operating voltage
of 50/60Hz coil powered at 50Hz
pick-up
min%Us≤80 Us min
max%Us≤110 Us max
drop-out
max%UsE ≤70 Us min
of 50/60Hz coil powered at 60Hz
pick-up
min%Us≤85 Us min
drop-out
max%Us≤75 Us min
of 60Hz coil powered at 60Hz
pick-up
min%Us≤85 Us min
max%UsCem dez
drop-out
min%UsVinte
max%UsCinqüenta e cinco
AC operating voltage at 20°C
of 50/60Hz coil powered at 50Hz
in-rushVAI70 175...
holdingVAI1.7 3.5...
of 50/60Hz coil powered at 60Hz
in-rushVAI70 175...
holdingVAI1.7 3.5...
of 60Hz coil powered at 60Hz
in-rushVAITrezentos
holdingVAIVinte
Dissipation at holding ≤20°C 50HzW1.5...3
DC coil operating
DC rated controle de voltagem
minVVinte
DC operating voltage
pick-up
min%Us≤80 Us min
max%Us≤110 Us max
drop-out
max%UsE ≤70 Us min
Average coil consumption ≤20°C
in-rushW70...80
holdingW1.3 31.5...
Max frequency cycles
Mechanical operationscycles/hDois mil
Operating times
Average time for Us controle
in AC
Closing NÃO
minmsQuarenta e cinco
maxmsQuarenta
Opening NÃO
minmsVinte e quatro
maxmsSessenta
in DC
Closing NÃO
minmsQuarenta e cinco
maxmsNoventa
Opening NÃO
minmsVinte e quatro
maxmsSessenta
UL technical data
USE geral
4 pole positions in séries DC1
600VACento e sessenta e cinco
Ambient conditions
Temperature
Operating temperature
min°C-40
max°CSetenta
Storage temperature
min°C-50
max°COitenta
Max altitudemTrês mil
Resistance & Protection
Pollution degreeTrês

ETIM for BFD150T4E024 Componentes industriais para Baixa Tensão (EC000066)
Característica Valor
Tipo de tensão para atuação (EF008242) AC/DC
Tipo de conexão elétrica do circuito principal (EF006819) Grampo de quadro
Tensão de alimentação de corrente nominal DC (EF003980) 20 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 20 V
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 20 V
Versão modular (EF001126) Não
Corrente nominal de operação Ie em AC-1, 400 V (EF001393) 160 A
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos normalmente fechados como contato principal (EF001375) 0
Número de contatos principais como contato normalmente aberto (EF001374) 4
