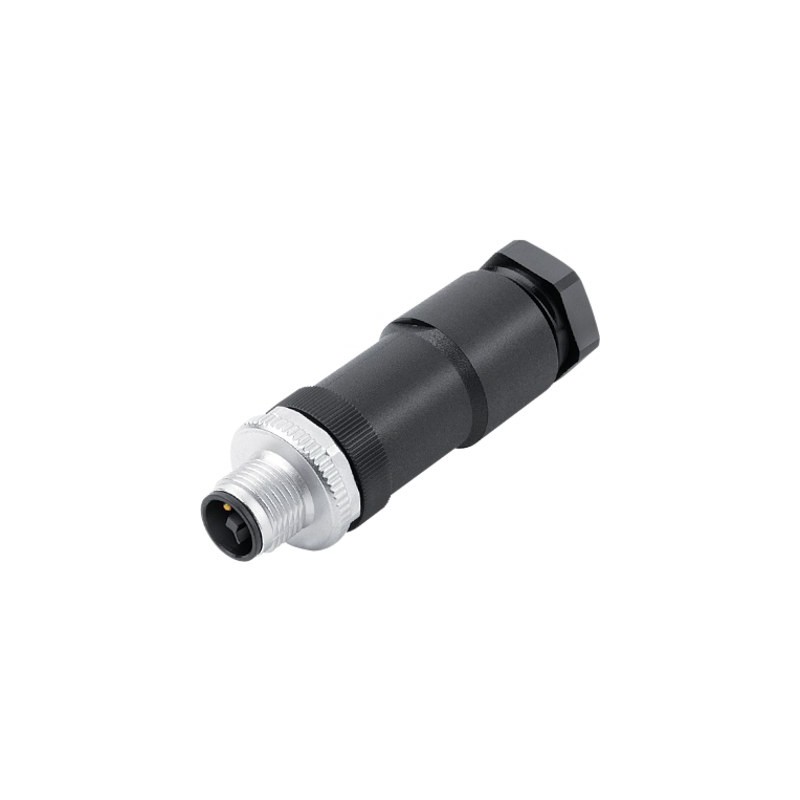

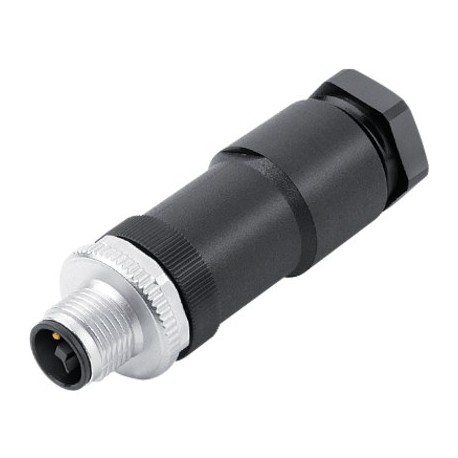

22262012 AB-C4-M12MAT-PG11 LAPP Conector M12 de potência, montagem em campo, plugue/soquete, reto/angular, p..

Vantagens

• Com design M12 compacto e padronizado economiza espaço e custos
• Conexão à prova de falhas através de M12 codificação T da face do conector
• Baixa queda de tensão
• Uso seguro em ambiente de campo através de uma classe de elevada proteção

Âmbitos de aplicação

• Fornecimento de energia para pequenos dispositivos
• Manufatura de ferramentas
• Fiação de/em máquinas, aparelhos e painéis de controle
• Uso em circuitos de medição, controle e regulação

Características do produto

• Conector circular M12 robusto com conexão de parafuso e parafuso em relevo
• Terminal de borne roscado para diferentes fios de Litz

Referências às normas / Aprovações

• Número de arquivo UL: E249137

Projeto do produto

• PVC fios únicos trançados, L = 0,2 m (4x AWG16)
• 4 pinos: mr (1), br (2), az (3), pt (4)
• Contatos folheados a ouro de alta qualidade
• Para contatos de parafuso: 0,75 mm² - 1,5 mm² (AWG 18 - AWG 16)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC002062
• Descrição da classe ETIM 5.0: Conector do sensor/atuador

Classificação ETIM 6

• ID da classe ETIM 6.0: EC002062
• Descrição da classe ETIM 6.0: Conector do sensor/atuador

Material

• Contato: CuZn
  Superficie de contato: Au (ouro)
• Serrilhado: Zinco fundido, niquelado
  Material do punho: PA

Tipo de proteção

• IP 67

Temperatura ambiente (operação)

• Plugue/soquete -40°C até +85°C

Codificação

• T - Power

Corrente nominal em A

• 12 A
