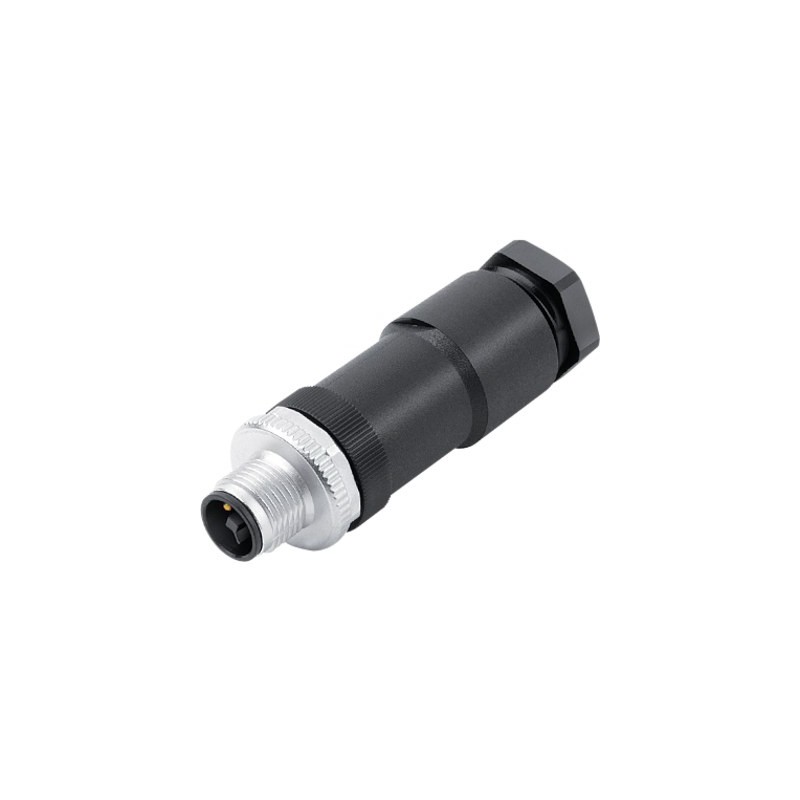

22262012 AB-C4-M12MAT-PG11 LAPP Connecteur d'alimentation M12, montable, fiche/embase, droit/coudé, pour sec..

Avantages

• La conception M12 normalisée et compacte permet de réduire les coûts et de gagner de l'espace
• Connexion erronée impossible grâce au codage T sur l'avant du connecteur
• Faible perte de tension
• Utilisation de sécurité dans les environnements de terrain avec classe de protection élevée

Applications

• Alimentation de petits appareils
• Fabrication des outils
• Câblage des machines, outils, appareils et armoires de commande
• Utilisation en mesures, contrôles et circuits de régulation

Particularités

• Connecteur circulaire M12 robuste avec raccord à vis et vis crantée
• Borne à vis pour divers fils multibrins

Homologations / références de la norme

• UL, numéro de dossier : E249137

Constitution du produit

• Brins toronnés individuels PVC, l = 0,2 m (4x AWG16)
• 4 broches : bn (1), wh (2), bu (3), bk (4)
• Contacts plaqués or de grande qualité
• Pour des contacts à visser : 0,75 mm² - 1,5 mm² (AWG 18 - AWG 16)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC002062
• ETIM Classe 5.0 - Description : Connecteur capteur-actionneur

Classification ETIM 6

• ETIM 6.0 Class-ID : EC002062
• ETIM 6.0 Classe-Description : Connecteur capteur/acteur

Matériau

• Contact : CuZn
  Surface de contact : Au (or)
• Molette : zinc moulé sous pression nickelé
  Corps de prise : PA

Indice de protection

• IP 67

Température ambiante (en service)

• Fiche/Douille de -40°C à +85°C

Codage

• T - Power

Courant nominal (A)

• 12 A
