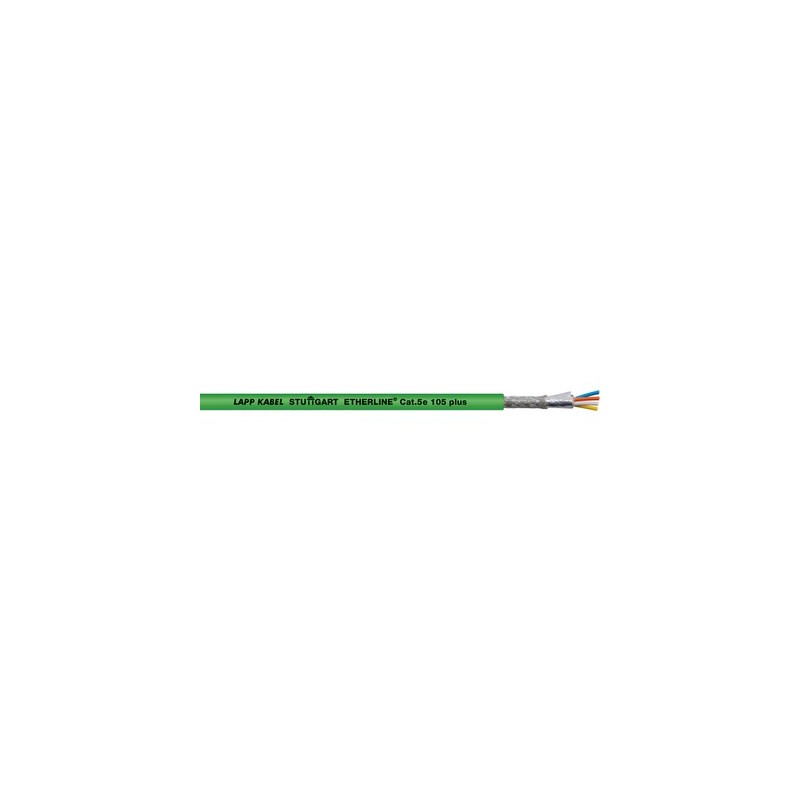

2170636 ETHERLINE CAT.5e 105 plus 2x2xAWG22/7 LAPP Cabo Ethernet industrial Cat.5 para uso flexível, PROFINE..

Vantagens

• não há necessidade de proteção do cabo adicional contra altas temperaturas
• Alta resistência térmica
• Uso industrial
• Blindagem de alta qualidade, para
  áreas com campos eletromagnéticos
• 2 pares: 10/100 Mbit/s para Ethernet Industrial

Âmbitos de aplicação

• para instalação em eixo oco entre unidades de engrenagem e sistema de passos
• Adequado para instalação fixa e, ocasionalmente, flexível em áreas de alta temperatura
• Distancia maxima para 100 Mbit/s são 85 m
• adequado para aplicações EtherCAT e EtherNet/IP
• Fiação de/em máquinas, aparelhos e painéis de controle

Características do produto

• Ótima proteção IEC
• Carga permanente até +105°C, carga temporária +120°C

Referências às normas / Aprovações

• requisitos elétricos de acordo com IEC 61156-5
• Retardante de chama de acordo com a IEC 60332-1-2

Projeto do produto

• Cordão, 7 fios, nu
• Isolação do condutor: polietileno (PE)
• Codificação por cores de acordo com a norma PROFINET para aplicações Cat.5
• Blindagem coletiva com trança de cobre e folha aluminizada
• Revestimento externo à base de TPE
• Cor: verde (similar a RAL 6018)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Raio de flexão mínimo

• Instalação fixa: 10 x diâmetro externo
• Flexing: 15 x outer diameter

Impedância característica

• 100 Ω ± 15%

Faixa de temperatura

• Instalação fixa: -40°C a +105°C
• Flexão ocasional: -30°C a +105°C
