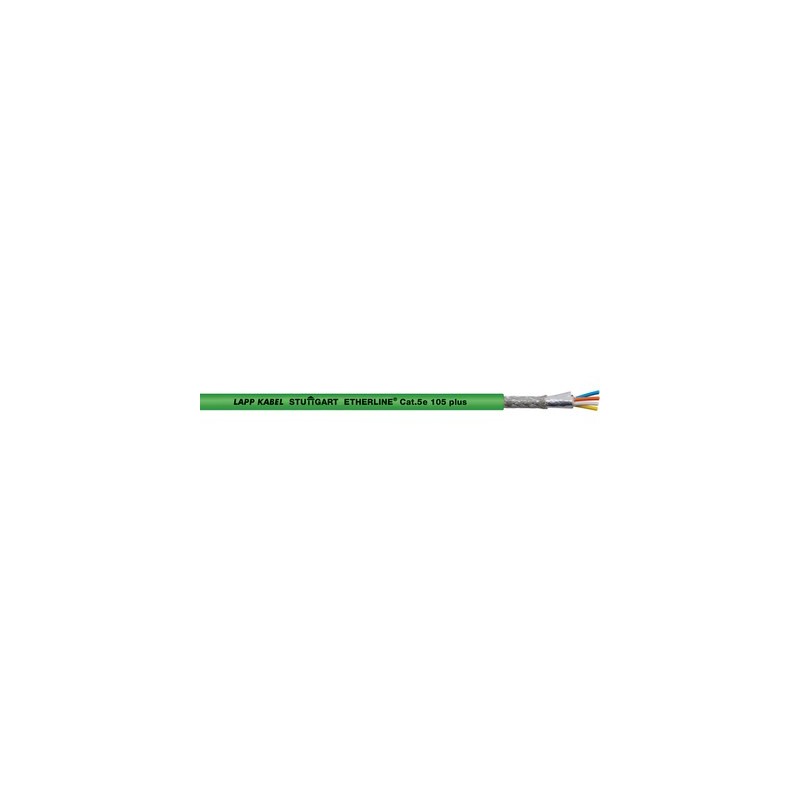

2170636 ETHERLINE CAT.5e 105 plus 2x2xAWG22/7 LAPP Câble Ethernet industriel Cat.5 pour une utilisation flex..

Avantages

• pas besoin de protection supplémentaire du câble contre les températures élevées
• Résistance aux hautes températures
• Utilisation industrielle
• Criblage premium contre les interférences électromagnétiques
• 2pair: 10/100 Mbit/s pour Ethernet industriel

Plage d’applications

• pour l’installation dans un arbre creux entre les réducteurs et le système de pas
• Convient pour une installation fixe et parfois une utilisation flexible dans des zones à haute température
• longueur maximale du câble pour 100 Mbit/s est de 85 m
• convient aux applications EtherCAT et EtherNet/IP
• Câblage de machines, d’outils, d’appareils, d’appareils et d’armoires de commande

Caractéristiques du produit

• Protection EMC optimale
• Charge permanente jusqu’à +105°C, charge temporaire +120°C

Références aux normes / Approbations

• exigences électriques selon IEC 61156-5
• Retardateur de flamme selon IEC 60332-1-2

Maquillage du produit

• Conducteur toronné, 7 fils, nu
• Isolation du noyau: PE
• Code couleur conforme à PROFINET pour les applications Cat.5
• Criblage global avec tresse de cuivre et feuille d’aluminium laminée en plastique
• Gaine extérieure: à base de TPE
• Couleur: vert (basé sur RAL 6018)

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000830
• ETIM 5.0 Class-Description: Câble de données

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000830
• ETIM 6.0 Class-Description: Câble de données

Rayon de pliage minimal

• Installation fixe: 10 x diamètre extérieur
• Flexion: 15 x diamètre extérieur

Impédance caractéristique

• 100 Ω ± 15%

Plage de température

• Installation fixe : -40°C à +105°C
• flexion occasionnelle : -30°C à +105°C
