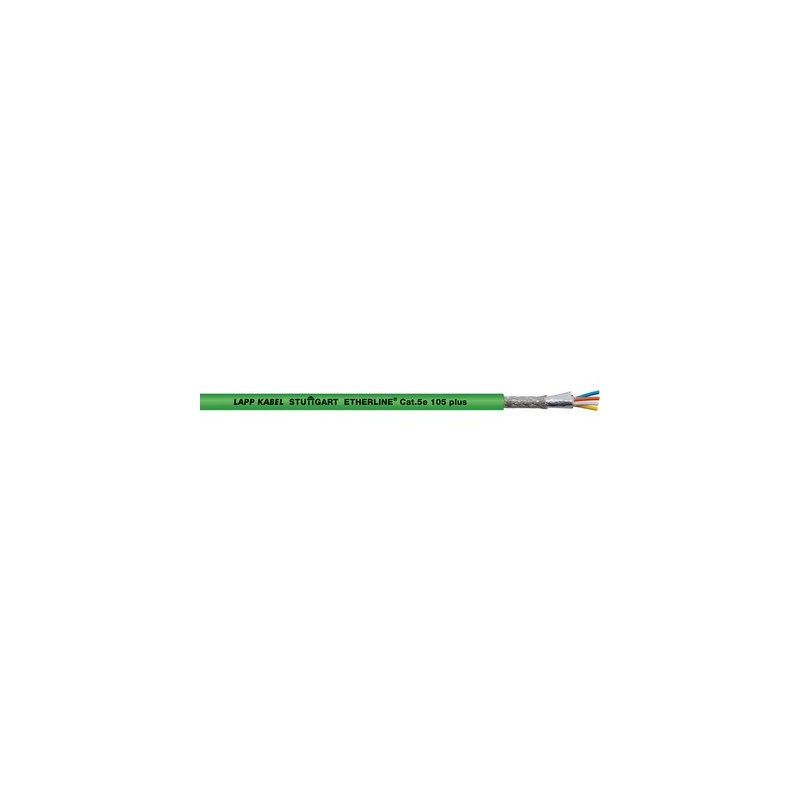

2170636 ETHERLINE CAT.5e 105 plus 2x2xAWG22/7 LAPP ETHERLINE CAT.5e 105 plus 2x2xAWG22/7

Beneficios

• No se necesita una protección de cable adicional contra altas temperaturas
• Resistencia a la temperatura mejorada
• Uso industrial
• Apantallamiento de alta calidad para zonas con carga electromagnéticas
• 2 pares: 10/100 Mbit/s para Ethernet Industrial

Ámbito de uso

• Para instalación en el pitch system de los aerogeneradores
• Apto para instalación fija y uso flexible ocasional en áreas de altas temperaturas
• Válido para aplicaciones de EtherCAT y EtherNet/IP
• Cableado de máquinas, herramientas, dispositivos, aparatos y armarios eléctricos y de control.

Características de producto

• Excelente protección EMC (CEM)
• Carga permanente hasta +105 °C, carga temporal +120 °C

Normas de referencia / Aprobaciones

• Exigencias eléctricas conforme a IEC 61156-5
• No propagador de la llama, conforme a IEC 60332-1-2

Composición de producto

• Conductor de 7 hilos desnudos trenzados
• Aislamiento de polietileno (PE)
• Codificación de colores según PROFINET para aplicaciones de Cat.5e
• Pantalla global de trenza de cobre y lámina de aluminio
• Recubrimiento exterior compuesto a base de TPE
• Color: verde (parecido al RAL 6018)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descripción de clase ETIM 5.0: Cable de datos

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cable de datos

Radio de curvatura mínimo

• Instalación fija: 10 x diámetro exterior
• Uso flexible: 15 x diámetro exterior

Impedancia característica

• 100 Ω ± 15%

Rango de temperaturas

• Instalación fija: de -40 °C a +105 °C
• Uso flexible ocasional: de -30 °C a +105 °C
