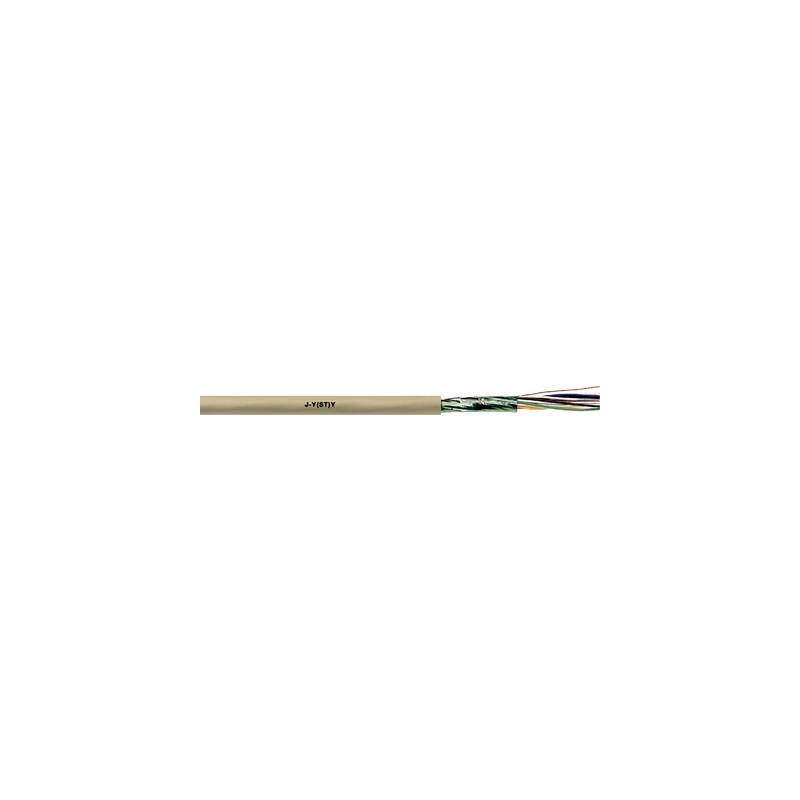

1591301 J-Y(ST)Y...LG 2x2x0,6 LAPP Cabo de instalação em conformidade com a norma DIN VDE 0815

Vantagens

• Os cabos internos para telefone transmitem sinais analógicos ou digitais
• A blindagem estática em folha de plástico com laminado de alumínio e com fiação blindada estanhada minimiza a interferência de campos eletromagnéticos de alta frequência
• Desacoplamento dos circuitos por meio da estruptura TP de pares torcidos (efeitos de diafonia)

Âmbitos de aplicação

• Cabo de conexão para utilização em eletrônica e em medição, controle e aplicações de sinal
• Por exemplo, na tecnologia de comunicação e noticiário podem ser estabelecidas as seguintes conexões: telefone, fax, telex, todos os modems padrão dos serviços de distribuição postal, sistemas anti-intrusão, sistemas de detecção de incêndio (ver também os cabos de detecção de incêndio), sistemas de vídeo-porteiro, sistemas de chamada, controle de acesso, registro de tempo, processamento de dados operacionais
• Pode ser usado em ambientes internos secos e úmidos para instalação fixa e sob o reboco

Características do produto

• As versões de 2 pares são torcidas em estrela quadrante
• Retardante de chama de acordo com IEC 60332-1-2

Referências às normas / Aprovações

• De acordo com DIN VDE 0815tipo J-Y(ST)Y...LG

Projeto do produto

• Condutor de cobre sólido e nu
• Isolamento do condutor em PVC
• Trançado dos pares de condutores, pares torcidos em conjunto, envolvimento em plástico da alma do cabo, blindagem estática de filme plástico de alumínio laminado com fio suplementar de cobre
• Revestimento externo em PVC
  Cor do revestimento externo: cinza gelo (RAL 7032)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Signal-/telecommunications cable

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000829
• Descrição da classe ETIM 6.0: Cabo de telecomunicações

Cód. ident. cond.:

• de acordo com VDE 0815, ver Apêndice T10

Acoplamento

• (800 Hz): K1: 80% ≤ 300 pF/100m

Seção transversal do condutor

• 0,6 mm: 0,28 mm²
• 0,8 mm: 0,50 mm²

Enfraquecimento do cabo/enfraquecimento

• 0,6 mm: 1,7 dB/km
• 0,8 mm: 1,1 dB/km

Raio de flexão mínimo

• Instalação fixa: 10 x diâmetro externo

Tensão de ensaio

• Condutor/Condutor: 800 V
• Condutor/Tela: 800 V

Resistência da volta

• 0,6 mm: máx. 130 Ohm/km
• 0,8 mm: máx. 73,2 ohm/km

Faixa de temperatura

• Flexão ocasional: -5 °C a +50 °C
• Instalação fixa: -30°C a +70°C
