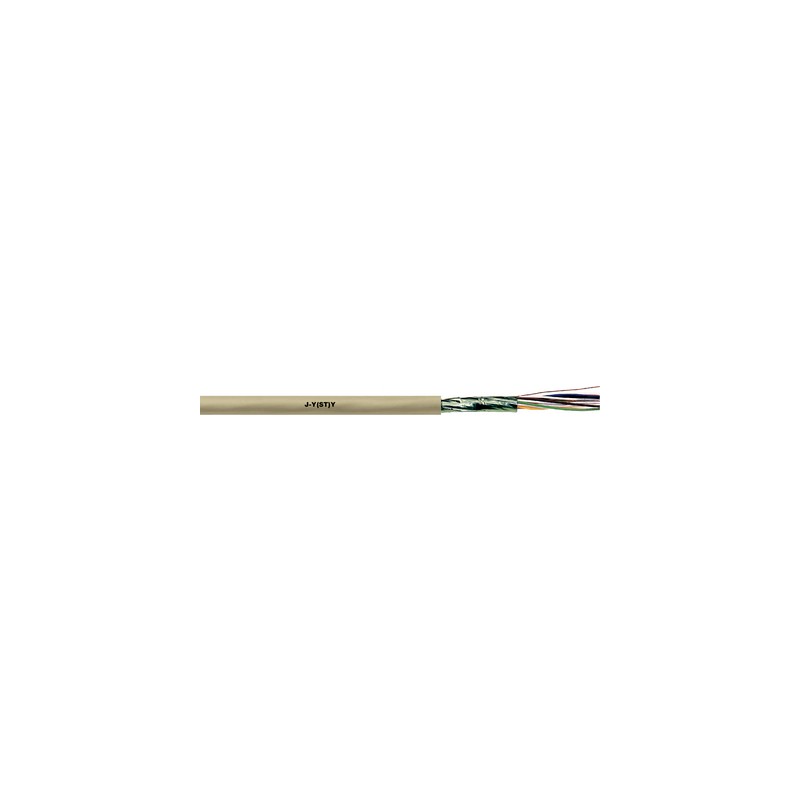

1591301 J-Y(ST)Y...LG 2x2x0,6 LAPP Câble d'installation conforme à DIN VDE 0815

Avantages

• Les câbles téléphoniques pour l'intérieure assurent la transmission de signaux analogiques ou numériques
• Le feuillard aluminium statique sur film plastique avec brin de bourrage étamé minimise les interférences des champs électromagnétiques hautes fréquences
• Découplage des circuits grâce à l'assemblage par paires torsadées (TP) (effets de diaphonie)

Applications

• Câble de raccordement pour application en électronique, mesures, commande et transmission de données
• Pour le raccordement des installations de communication et d'information : téléphonie, fax, télex, modems téléphoniques standard, alarme d'intrusion, alarme incendie, interphone, appel médical, contrôle d'entrée, pointage de présence, etc.
• Utilisable dans des locaux secs ou humides en pose fixe sur et encastrée

Particularités

• Versions 2 paires = construction en quarte-étoile
• Non-propagateur de la flamme selon IEC 60332-1-2

Homologations / références de la norme

• Selon DIN VDE 0815type J-Y(ST)Y...LG

Constitution du produit

• Conducteur à âme massive en cuivre
• Isolation du conducteur en PVC
• Conducteurs torsadés en paires,
  paires torsadées entre elles,
  rubanage par feuillards sur le conducteur du câble,
  blindage par feuillard aluminium statique sur film plastique avec brin de bourrage en cuivre
• Gaine extérieure en PVC
  Couleur de la gaine extérieure : gris silex (RAL 7032)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Signal-/telecommunications cable

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000829
• ETIM 6.0 Classe-Description : Câble de télécommunications

Code d'identification du conducteur

• selon VDE 0815, voir annexe T10

Couplage

• (800 Hz): K1: 80% ≤ 300 pF/100m

Section conducteur en

• 0,6 mm : 0,28 mm²
• 0,8 mm : 0,50 mm²

Affaiblissement de câble/affaiblissement

• 0,6 mm : 1,7 dB/km
• 0,8 mm : 1,1 dB/km

Rayon de courbure minimum

• En pose fixe : 10 x diamètre extérieur

Tension d'essai

• Conducteur/conducteur : 800 V
• Conducteur/blindage : 800 V

Résistance de boucle

• 0,6 mm : 130 Ohm/km max.
• 0,8 mm : 73,2 Ohm/km max.

Plage de température

• occasionnellement mobile : - 5°C à +70°C
• Pose fixe : -30°C à +70°C
