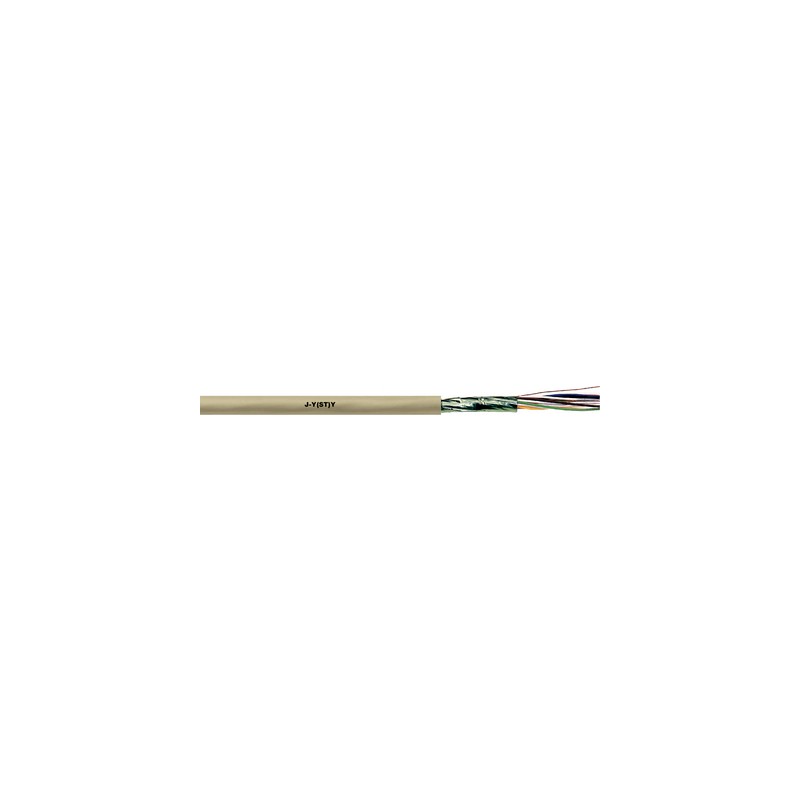

1591301 J-Y(ST)Y...LG 2x2x0,6 LAPP Cavo da installazione secondo VDE 0815

Vantaggi

• Cavo telefonico per interni per la trasmissione di segnali analogici e digitali
• La schermatura in foglio di materiale plastico laminato in alluminio con filo di drenaggio stagnato minimizza le interferenze da campi elettromagnetici ad alta frequenza
• Twistatura delle coppie contro diafonia ed interferenze

Applicazione

• Cavo di collegamento per elettronica, tecnica di misurazione, comando, regolazione e segnalazione
• Adatto all'installazione nel settore delle telecomunicazioni e della comunicazione, per i collegamenti telefonici, fax, telex, modem, sistemi di allarme, sistemi di rilevamento incendi (vedere anche cavo di segnalazione incendi), citofoni, controllo accessi, sistemi di rilevamento tempi e raccolta dati
• Impiego in ambienti asciutti e umidi per la posa fissa sopra e sotto traccia

Caratteristiche del prodotto

• La versione a 2 coppie è twistata in star quad
• Autoestinguente secondo IEC 60332-1-2

Riferimenti normativi/approvazioni

• Secondo DIN VDE 0815 tipo J-Y(ST)Y...LG

Costruzione

• Conduttore rigido in rame nudo
• Isolamento dei conduttori in PVC
• Cordatura a coppie dei conduttori,
  coppie con cordatura a fascio,
  schermatura con foglio di alluminio-film plastico e filo di drenaggio in rame
• Guaina esterna in PVC
  Colore rivestimento esterno: grigio (simile a grigio ghiaia / RAL 7032)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000829
• Descrizione classe ETIM 5.0 : Cavi di segnale/telecomunicazioni

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000829
• ETIM 6.0 Class-Description: Cavo per telecomunicazioni

Codice di identificazione dei conduttori

• secondo VDE 0815, tabella T10

Accoppiamento

• (800 Hz): K1: 80% ≤ 300 pF/100m

Sezione conduttore in

• 0,6 mm: 0,28 mm²
• 0,8 mm: 0,50 mm²

Attenuazione cavo / attenuazione

• 0,6 mm: 1,7 dB/km
• 0,8 mm: 1,1 dB/km

Raggio minimo di curvatura

• Posa fissa: 150 mm

Tensione di prova

• Conduttore/conduttore: 800 V
• Conduttore/schermo: 800 V

Resistenza dell'anello

• 0,6 mm: max. 130 Ohm/km
• 0.8 mm: max. 73.2 ohm/km

Campo di temperatura

• Movimento occasionale: da -5°C a +50°C
• Posa fissa: da -30°C a +70°C
