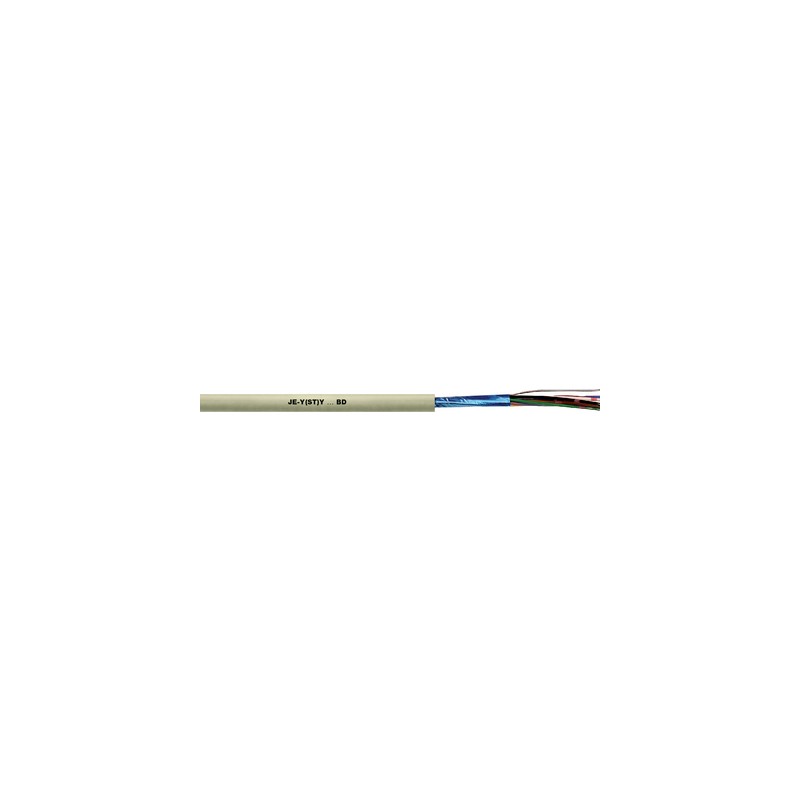

0034190 JE-Y(ST)Y...BD 2x2x0,8 LAPP Cabo de dados de instalação estático e blindado para a eletrônica indust..

Vantagens

• Adequa-se na perfeição para montagens econômicas, como p.ex. conexões na tecnologia de terminal de contato por deslocação do isolante.
• A blindagem estática em folha de plástico com laminado de alumínio e com fiação blindada estanhada minimiza a interferência de campos eletromagnéticos de alta frequência
• Desacoplamento dos circuitos por meio da estruptura TP de pares torcidos (efeitos de diafonia)

Âmbitos de aplicação

• Cabo de conexão para instalações fixas em sistemas de controle industrial, conforme requerido em aplicações de medição, controle, sinalização e dados
• Eletrônica industrial
• Pode ser usado em ambientes internos secos e úmidos para instalação fixa e sob o reboco

Características do produto

• A versão de 2 pares (2x2x0.8) é torcida em quadrante em forma de estrela
• Retardante de chama de acordo com IEC 60332-1-2
• JE-Y(ST)Y...BDEB: Para circuitos intrinsecamente seguros (tipo de proteção "i" - segurança intrínseca) de acordo com IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, seção 16.2.2

Referências às normas / Aprovações

• De acordo com DIN VDE 0815tipo JE-Y(ST)Y...BD

Projeto do produto

• Condutor de cobre sólido e nu
• Isolamento do condutor em PVC
• 2 condutores em par e 4 pares torcidos em feixe (para 2 x 2 x 0,8 como estrela quadrante)
• Envolvimento em folha,
  blindagem estática de filme plástico de alumínio laminado com fio suplementar de cobre
• Revestimento externo em PVC
  Cor do revestimento externo: cinza gelo (RAL 7032)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Signal-/telecommunications cable

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000829
• Descrição da classe ETIM 6.0: Cabo de telecomunicações

Cód. ident. cond.:

• de acordo com VDE 0815, ver Apêndice T10

Capacitância mútua

• máx. 100 nF/km

Acoplamento

• aprox. 200 pF/100 m

Indutividade

• aprox. 0,65 mH/km

Projeto do condutor

• Monopolar (condutor sólido)
• 0,8 mm: 0,50 mm²

Raio de flexão mínimo

• Instalação fixa: 6 x diâmetro externo

Tensão de ensaio

• Condutor/Condutor: 500 V
• Condutor/Tela: 2000 V

Resistência da volta

• máx. 73,2 Ohm / km

Faixa de temperatura

• Flexão ocasional: -5 °C a +50 °C
• Instalação fixa: -30°C a +70°C
