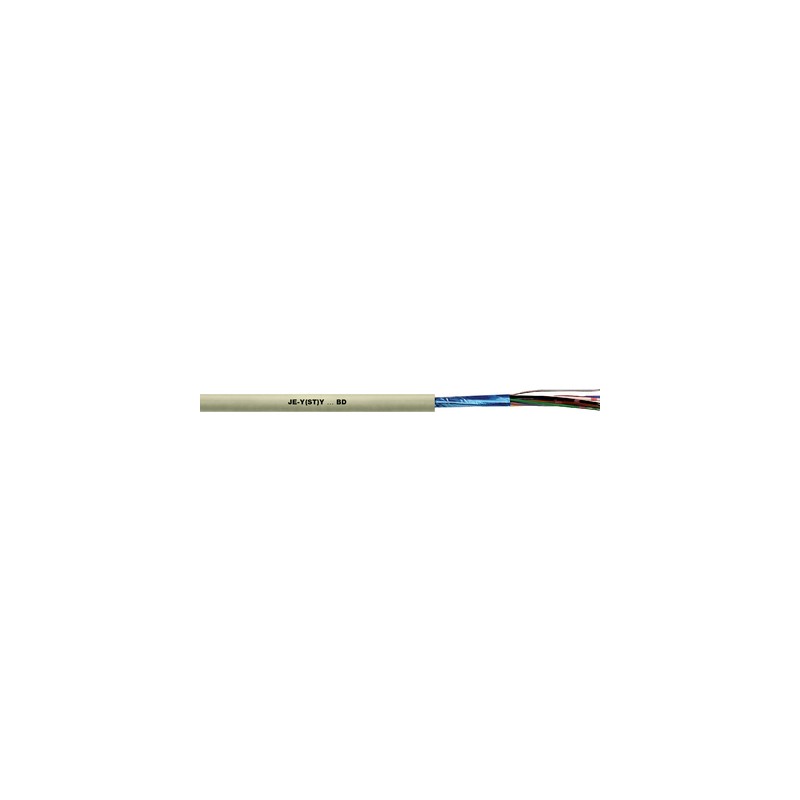

0034190 JE-Y(ST)Y...BD 2x2x0,8 LAPP Statisch geschirmte Installationsdatenleitung für die Industrie-Elektron..
0034190
JE-Y(ST)Y...BD 2x2x0,8
LAPP
100 m.
Statisch geschirmte Installationsdatenleitung für die Industrie-Elektronik
JE-Y(ST)Y...BD 2x2x0,8
JE-Y(ST)Y...BD
Kabel/Leitungen unkonfektioniert > Daten- und Kommunikationskabel
UNITRONIC Niederfrequenz
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP
Bestseller
▲Mehr Infos
▲JE-Y(ST)Y...BD - Installationskabel für die Industrie-Elektronik gemäß VDE 0815
Nach DIN VDE 0815
- Versand und Lieferung
Versand und Lieferung
Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.
Nutzen
- Hervorragend geeignet für kostengünstige Montage wie z.B. Anschlüsse in der Schneid-Klemm-Technik.
- Statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit Beilaufdraht minimiert den Störeinfluss von hochfrequenten, elektromagnetischen Feldern
- Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)
Anwendungsgebiete
- Verbindungsleitung für feste Verlegung in industriellen Steuersystemen, wie sie in der Meß-, Steuer-, Regelungstechnik sowie Signal- und Datentechnik benötigt werden
- Industrie-Elektronik
- Zur festen Verlegung auf und unter Putz in trockenen und feuchten Räumen
Produkteigenschaften
- Die 2-paarige Version (2x2x0,8) ist zum Stern-Vierer verseilt
- Flammwidrig nach IEC 60332-1-2
- JE-Y(ST)Y...BDEB
:
Für eigensichere Stromkreise (Zündschutzart i - Eigensicherheit) nach IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, Abschnitt 16.2.2
Norm-Referenzen / Zulassungen
- Gemäß DIN VDE 0815Bauart JE-Y(ST)Y...BD
Aufbau
- Massiver blanker Kupferleiter
- Aderisolation aus PVC
- 2 Adern zum Paar und 4 Paare zum Bündel verseilt (bei 2 x 2 x 0,8 als Sternvierer)
- Folienbewicklung,
statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit Kupfer-Beidraht - Außenmantel aus PVC
Außenmantelfarbe: grau (ähnlich kieselgrau/ RAL 7032)
Klassifikation ETIM 5
- ETIM 5.0 Class-ID: EC000829
- ETIM 5.0 Class-Description: Telekommunikationskabel
Klassifikation ETIM 6
- ETIM 6.0 Class-ID: EC000829
- ETIM 6.0 Class-Description: Telekommunikationskabel
Ader-Ident-Code
- nach VDE 0815, siehe Anhang T10
Betriebskapazität
- max. 100 nF/km
Kopplung
- ca. 200 pF/100 m
Induktivität
- ca. 0,65 mH/km
Leiteraufbau
- Eindrähtig (Massivleiter)
- 0,8 mm: 0,50 mm²
Mindestbiegeradius
- Fest verlegt: 6 x Außendurchmesser
Prüfspannung
- Ader/Ader: 500 V
- Ader/Schirm: 2000 V
Schleifenwiderstand
- max. 73,2 Ohm/km
Temperaturbereich
- Gelegentlich bewegt: -5°C bis +50°C
- Fest verlegt: -30°C bis +70°C
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG LAPP DE.pdf | 51 Mbytes |
|
| 0034190 JE-Y(ST)Y...BD 2x2x0,8 0034190 DE_0034190.pdf | 312 Kbytes |
|
