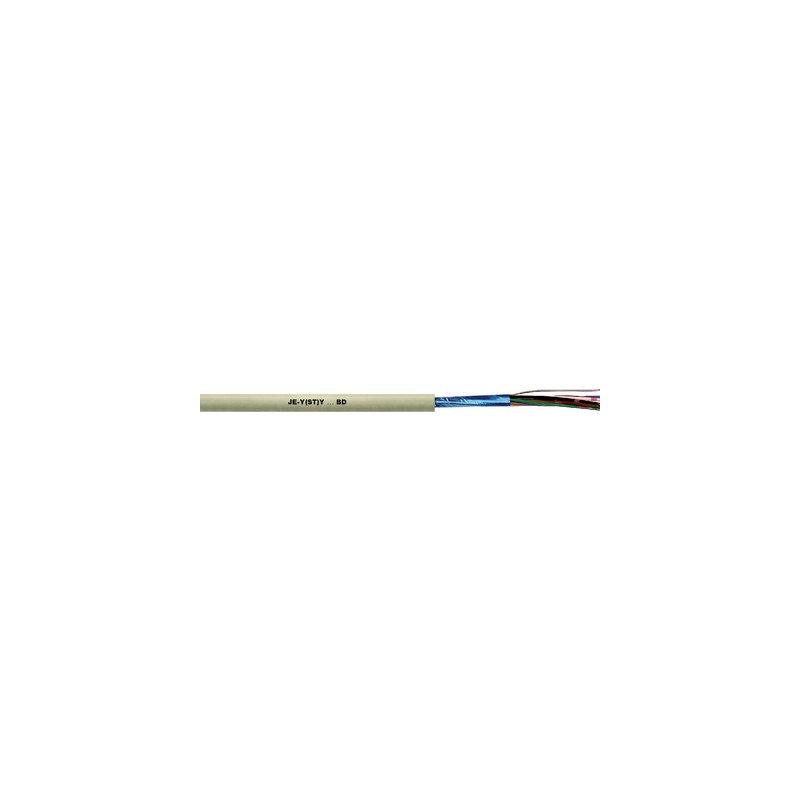

0034190 JE-Y(ST)Y...BD 2x2x0,8 LAPP Câble d’installation à blindage statique pour l’électronique industrielle

Avantages

• Pour un montage économique parfait, ex.: raccordements avec la technique à guillotine (IDC)
• Le feuillard aluminium statique sur film plastique avec brin de bourrage étamé minimise les interférences des champs électromagnétiques hautes fréquences
• Découplage des circuits grâce à l'assemblage par paires torsadées (TP) (effets de diaphonie)

Applications

• Câble de raccordement pour installation fixe dans les systèmes de commande industriels, tels que ceux requis par les applications de données, signaux commande et mesure.
• Électronique industrielle
• Pour une pose fixe sur et sous plâtre, dans des locaux secs et humides

Particularités

• La version à 2 paires (2 x 2 x 0,8) est torsadée en quarte-étoile
• Non-propagateur de la flamme selon IEC 60332-1-2
• JE-Y(ST)Y...BD EB :
  Pour circuits à sécurité intrinsèque (type de protection i - sécurité intrinsèque) selon IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, section 16.2.2

Homologations / références de la norme

• Selon DIN VDE 0815type JE-Y(ST)Y...BD

Constitution du produit

• Conducteur à âme massive en cuivre
• Isolation du conducteur en PVC
• 2 conducteurs assemblés par paires et 4 paires en une unité (2 x 2 x 0,8 en quarte-étoile)
• Rubanage plastique, feuillard aluminium statique sur film plastique et fils de continuité en cuivre
• Gaine extérieure en PVC
  Couleur de la gaine extérieure : gris silex (RAL 7032)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Signal-/telecommunications cable

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000829
• ETIM 6.0 Classe-Description : Câble de télécommunications

Code d'identification du conducteur

• selon VDE 0815, voir annexe T10

Capacité mutuelle

• max. 100 nF/km

Couplage

• 200 pF/100 m environ

Inductivité

• environ 0.65 mH/km

Constitution de l'âme

• Monobrin (âme massive)
• 0,8 mm : 0,50 mm²

Rayon de courbure minimum

• En pose fixe : 6 x diamètre extérieur

Tension d'essai

• Conducteur/Conducteur : 500 V
• Conducteur/ Blindage: 2000 V

Résistance de boucle

• 73,2 Ohm/km max.

Plage de température

• occasionnellement mobile : - 5°C à +70°C
• Pose fixe : -30°C à +70°C
