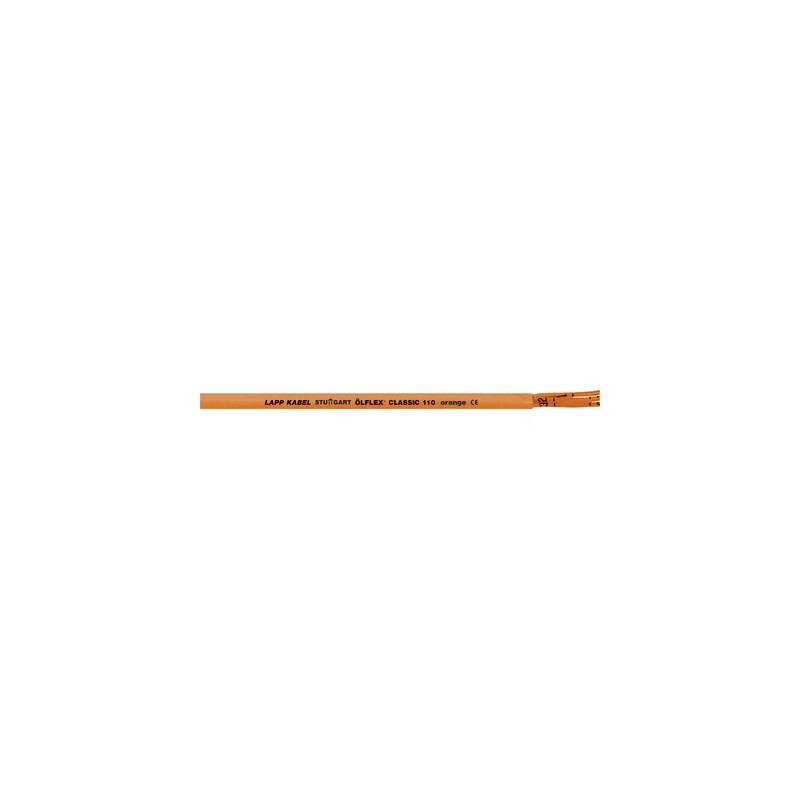

0019700 ÖLFLEX CLASSIC 110 Orange 2X1 LAPP Cabo de controle de PVC, flexível, condutor laranja

Vantagens

• Economia de espaço graças ao diâmetro pequeno do cabo
• Segurança elétrica elevada devido à tensão de ensaio 4kV

Âmbitos de aplicação

• De acordo com EN 60204-1 (VDE0113-1) os condutores de circuitos de controle, alimentados por fonte externa e/ ou de circuitos que permanecem ligados mesmo após o desligamento do disjuntor principal, devem ser laranjas
• Circuitos elétricos de soquetes e iluminação para fins de manutenção ou reparo
• Circuitos de proteção contra subtensão
• Inter travamento de circuitos de controle
• Adequados para aplicações de torção, típicos para "loop" de geradores eólicos

Características do produto

• Retardante de chama de acordo com IEC 60332-1-2

Referências às normas / Aprovações

• Baseado na IEC 60227-5 e EN 50525-2-51

Projeto do produto

• Cordão de fios finos de cobre nu
• Isolação do condutor em PVC LAPP P8/1
• Condutores laranja com números pretos
• Cobertura: PVC, laranja (semelhante a RAL 2003)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• Condutores laranja com números pretos

Projeto do condutor

• Fio fino de acordo com VDE 0295,
  classe 5/EMC 60228 cl.5

Movimento de torção em WTG

• TW-0 & TW-1, consultar Apêndice T0

Raio de flexão mínimo

• Flexão ocasional: 15 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• U₀/U: 300/500 V

Tensão de ensaio

• 4000 V

Condutor de proteção

• G = com condutor de proteção verde/amarelo
• X = sem condutor de proteção

Faixa de temperatura

• Flexão ocasional: -5°C até +70°C
• Instalação fixa: -40°C a +80°C
