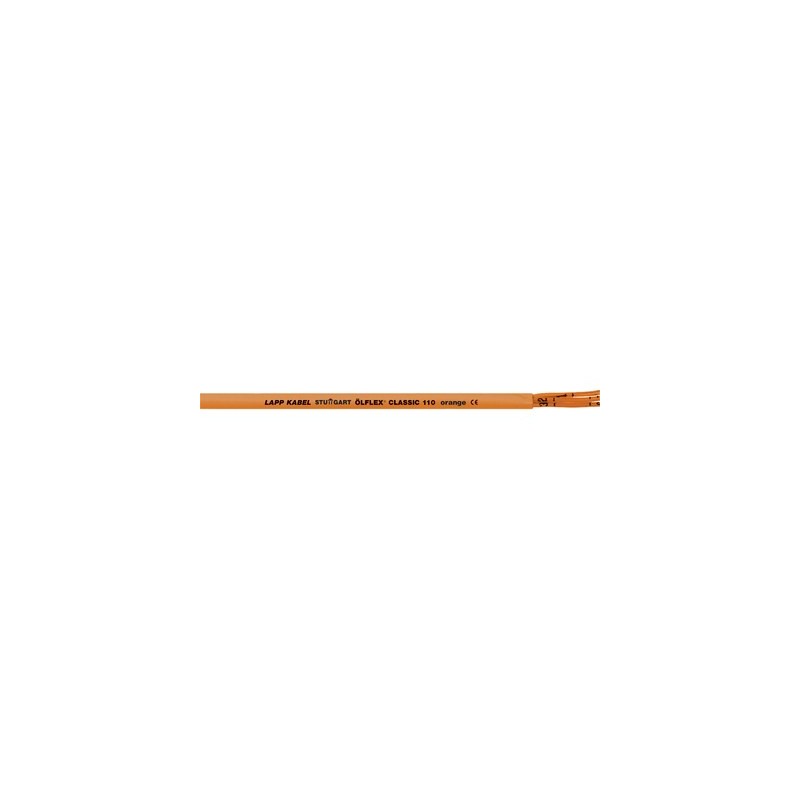

0019700 ÖLFLEX CLASSIC 110 Orange 2X1 LAPP ÖLFLEX CLASSIC 110 Orange 2X1

Beneficios

• Ahorro de espacio en la instalación gracias al reducido diámetro del cable
• Excelentes prestaciones eléctricas, con una tensión de ensayo de 4 kV

Ámbito de uso

• Según EN 60204-1(VDE 0113-1), los conductores de control alimentados por una fuente externa y/o que permanezcan activos tras la desconexión del interruptor principal deberán ser de color naranja
• Circuitos de iluminación, enchufes con fines de mantenimiento o reparación
• Circuitos de protección ante caídas de tensión
• Circuitos de control de interbloqueo.
• Apto para aplicaciones de torsión en el "drip loop" de los aerogeneradores (WTG)

Características de producto

• No propagador de la llama, según IEC 60332-1-2

Norm references / Approvals

• Basado en IEC 60227-5 y EN 50525-2-51

Composición de producto

• Conductor formado por hilos finos de cobre desnudo trenzados
• Aislamiento de PVC LAPP P8/1
• Conductores naranjas con números negros
• Cubierta: PVC, naranja (similar a RAL 2003)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• Conductores naranjas con números negros

Formación del conductor

• Hilos finos trenzados conforme a
  VDE 0295 Clase 5 / IEC 60228 Clase 5

Movimiento de torsión en WTG

• TW-0 y TW-1, consulte el apéndice T0

Radio de curvatura mínimo

• Uso flexible ocasional: 15 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión nominal

• U₀/U: 300/500 V

Tensión de prueba

• 4000 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Rango de temperaturas

• Uso flexible ocasional: de –5 °C a +70 °C
• Instalación fija: de -40 °C a +80 °C
