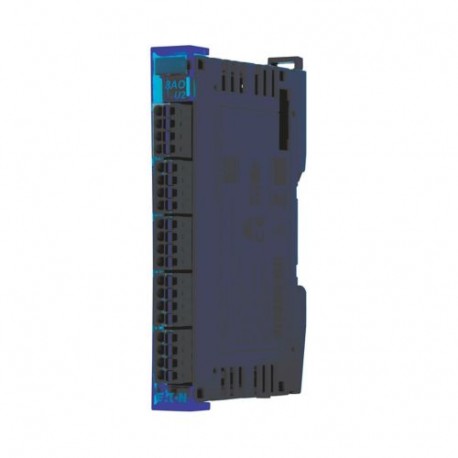

XN-322-8AO-U2 178790 Y7-178790 EATON ELECTRIC Módulo de Saídas analógicas 8 SA (+/-10V)
XN-322-8AO-U2
178790
Y7-178790
EATON-MOELLER

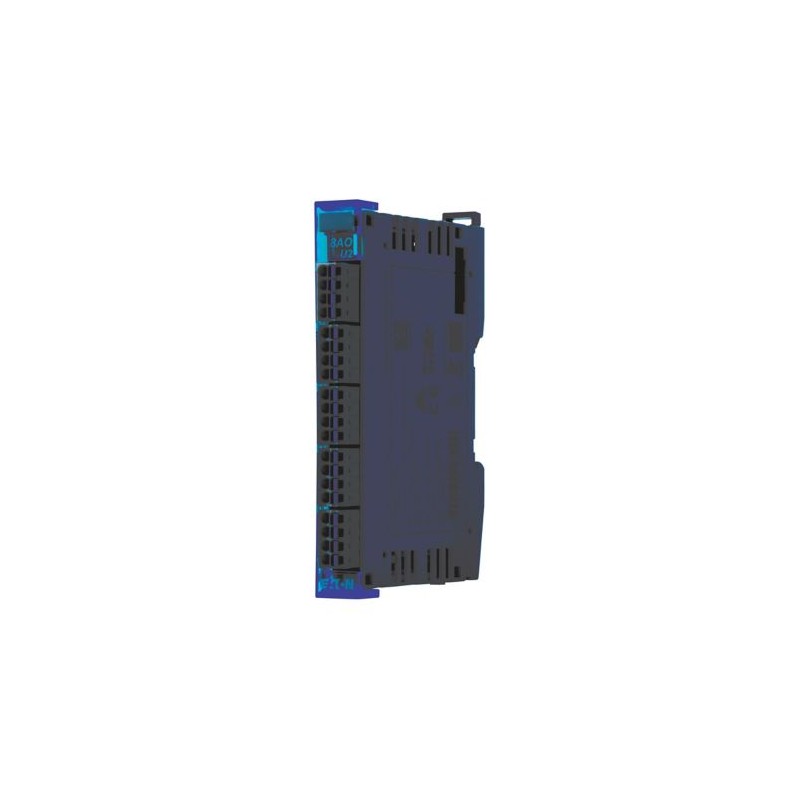

Módulo de Saídas analógicas; 8 SA (+/-10V)
XN300 Módulo 8 Saídas Analógicas (-10/0...+10VDC)
Eaton XN-322 Módulo de saída analógica; 8 saídas analógicas; +/-10V
Módulo de corte de saída analógica XN-322 no sistema de E/S XN300, com oito saídas de tensão, -10 - +10V. +/- 0,5% G.v.EW, indicação de medição em mV, 12Bit (resolução de 5mV), consumo de corrente 5V:50 mA, consumo de corrente 24V:45 mA
Controladores industriais (PLC) > Módulo de E/S analógica periférico descentralizado de bus de campo
Módulos de E / S remotos XN300
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲Módulo de saída analógica; 8 saídas analógicas; +/-10V
XN-322 saída analógica fatia módulo em XN300 sistema de e/S, com oito saídas de tensão, -10 - +10. De +/- 0,5% G. v. EW, medição indicação em mV, 12Bit de (5mV resolução), consumo de corrente 5V:50 mA, o consumo de corrente 24V:45 mA
Programa de entrega
Função
XN300 de e/S fatia de módulos
Técnica de conexão
Empurre-as na primavera de terminal com gaiola
Função
XN-322 módulo de saída analógica para XN300
Breve Descrição
8 saídas analógicas , +/-10 V
Descrição
Módulo de saída analógica com oito saídas de tensão, -10 a +10 v +/-0.5% do valor final, leituras apresentadas no mV, 12-bit (5 mV resolução).
Para uso com
XN-312-...
Dados técnicos
Geral
Normas
IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4
IEC/EN 61000-6-2
IEC/EN 61000-6-4
AprovaçõesAprovações
CE, cULus
EAC
EAC
Aprovaçõesclassificação de remessa
DNV GL
Aprovações
Compatibilidade eletromagnética (EMC)ESD [Air/contato descarga]
8 / 4 kV
Compatibilidade eletromagnética (EMC)Campos eletromagnéticos [(0.08...1) / (1,4...2) / (2...2,7) GHz ]
10 / 3 / 1 V/m
Compatibilidade eletromagnética (EMC)ExplosãoCabo de alimentação
2 kV
Compatibilidade eletromagnética (EMC)ExplosãoO cabo de sinal
1 kV
Compatibilidade eletromagnética (EMC)SurtoCabo de alimentação (balanceada / não balanceada)
0,5 / 0,5 kV
Compatibilidade eletromagnética (EMC)SurtoCabo de sinal (não balanceada)
1 kV
Compatibilidade eletromagnética (EMC)Irradiava RFI
10 V
Compatibilidade eletromagnética (EMC)Emissão de interferências (irradiada, de alta freqüência) [(30...230 MHz) / (230...1000 MHz)]
40 / 47 classe dB
Compatibilidade eletromagnética (EMC)Flutuações de tensão/quedas de tensão.
Sim / 10 ms
Condições ambientaisCondições climáticasClimáticas revisão de texto
Calor seco IEC 60068-2-2
Calor úmido conforme EN 60068-2-3
Calor úmido conforme EN 60068-2-3
Condições ambientaisCondições climáticasPressão de ar (operação)
795 - 1080 hPa
Condições ambientaisCondições climáticasUmidade relativa
0 - 95%, sem condensação
Condições ambientaisCondições climáticasCondensação
evitar com medidas adequadas,
Condições ambientaisTemperaturaOperação
0 - +60 °C
Condições ambientaisTemperaturaO armazenamento, o transporte [ϑ]
-20 - +85 °C
Grau de Proteção
IP20
Posição de montagem
Horizontal
Queda livre, embalados (IEC/EN 60068-2-32)
1 m
As vibrações [3,5 mm / 1 g]
5 - 8.4 / 8.4 -150 Hz
Mecânica, resistência ao choque [Semisinusoidal 15 g/11 ms]
18 Impactos
Terminações
Classificação de dados operacionaisMaterial isolante grupo
Eu
Classificação de dados operacionaisCategoria de sobretensão / grau de poluição
III / 3
Classificação de dados operacionaisTensão
160 V
Classificação de dados operacionaisA máxima corrente de carga/área de seção transversal
X (não especificado pelo plug fabricante) A / mm2
Conexão de design de direção SUPERIOR
Empurre-as na primavera-gaiola (terminal de ligação plug-in)
Comprimento de decapagem
10 mm
Medidor de pin IEC/EN 60947-1
A1
Especificações de ligação"e" sólido H07V-U
0.2 - 1.5 mmDois
Especificações de ligação"f" flexível H 07V-K
0.2 - 1.5 mmDois
Especificações de ligação"f" com anilhas sem colarinho de plástico de acordo com a norma DIN 46228-1 (anilhas frisado prova de gás)
De 0,25-1,5 mmDois
Especificações de ligação"f" com ponteiras de plástico com gola de acordo com a norma DIN 46228-1 (anilhas frisado prova de gás)
De 0,25-1,5 mmDois
Especificações de ligaçãoTamanho do cabo
24 - 16 AWG
Alimentação
Fonte de alimentação - EntradaFonte de alimentaçãoConsumo de corrente de +5 V fonte de alimentação (interno) [I]
(typ.)55 mA
Fonte de alimentação - EntradaFonte de alimentaçãoConsumo de corrente de +24 V fonte de alimentação [I]
(typ.)nenhum mA
Fonte de alimentação - EntradaFonte de alimentaçãoPotencial de isolamento [PE (polietileno)]
nenhum
Fonte de alimentação - EntradaFonte de alimentaçãoNominal tensão de operação [Ue]
24 (X5) V
Fonte de alimentação - EntradaFonte de alimentaçãoCorrente operacional nominal [Ie]
0.044 Um
Fonte de alimentação - EntradaFonte de alimentaçãoPotencial de isolamento
nenhum
Dissipação de calorDissipação de calor (sem canais ativos)
0.994 W
Dissipação de calorMax. dissipação de calor
1.435 W
Dissipação de calorNotas sobre a dissipação de calor
O max. a dissipação de calor é especificado como a potência máxima produzida no interior do dispositivo de habitação.
Os módulos de saída analógica
Saídas analógicasCanais
8 Quantidade
Saídas analógicasTensão de saídaTensão de saída, o valor nominal
-10 ... +10 V DC
Saídas analógicasTensão de saídaResolução
12 Bit
Saídas analógicasTensão de saídaTempo de atualização [Todos os canais]
1 ms
Saídas analógicasTensão de saídaPara a conexão:
2 condutores
Saídas analógicasResistência de cargaCarga resistiva
>5000 Ω
Saídas analógicasResistência de cargaCarga capacitiva
0.1 µF
Saídas analógicasCurto-circuito de força
sim
Saídas analógicasCorrente de curto-circuito [por canal]
25 mA
Saídas analógicasRigor
±0,5% da escala completa
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.435 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
Grau de Proteção
IP20
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
PLC (EG000024) / Fieldbus, decentr. periferia - analógico módulo de e/S (EC001596)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / bus de Campo, periférico descentralizado / bus de Campo, periférico descentralizado - analógico módulo de e/S ([email protected] [BAA061014])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
18 - 30 V
Tipo de tensão de tensão de alimentação
DC
De entrada, corrente
Nenhum
De entrada, tensão de
Nenhum
De entrada, o resistor de
Nenhum
De entrada, termômetro de resistência
Nenhum
Entrada de termopar
Nenhum
Entrada de sinal configurável
Nenhum
Resolução das entradas analógicas
0 Bit
De saída, corrente de
Nenhum
De saída, tensão de
Sim
Sinal de saída configurável
Nenhum
Resolução de saídas analógicas
12 Bit
Número de entradas analógicas
Zero
Número de saídas analógicas
Oito
Entradas analógicas configuráveis
Sim
Saídas analógicas configuráveis
Sim
Número de HW-interfaces Ethernet industrial
Zero
Número de interfaces PROFINET
Zero
Número de HW-interfaces RS-232
Zero
Número de HW-interfaces RS-422
Zero
Número de HW-interfaces RS-485
Zero
Número de HW-interfaces serial TTY
Zero
Número de HW-interfaces paralela
Zero
Número de HW-interfaces sem Fio
Zero
Número de HW-interfaces USB
Zero
Número de HW-outras interfaces
Um
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Nenhum
Suporte de protocolo para PODE
Nenhum
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para KNX
Nenhum
Suporte de protocolo para MODBUS
Nenhum
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Nenhum
Rádio Bluetooth padrão
Nenhum
Rádio padrão WLAN 802.11
Nenhum
Rádio padrão GPRS
Nenhum
Rádio padrão GSM
Nenhum
Rádio padrão UMTS
Nenhum
IO link master
Nenhum
Sistema de acessório
Sim
Grau de proteção (IP)
IP20
Grau de proteção (NEMA)
Tipo de conexão elétrica
Parafuso/mola abraçadeira de ligação
Fieldbus conexão de barramento separado acoplador possível
Sim
Montagem em trilho possível
Sim
Montagem na parede/montagem directa
Nenhum
Frente a construir no possível
Nenhum
Cremalheira-montagem possível
Nenhum
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
16,8 mm
Altura
104.2 mm
Profundidade
80.3 mm
Aprovações
Padrões De Produto
CE, cULus
UL Arquivo Nº.
E135462

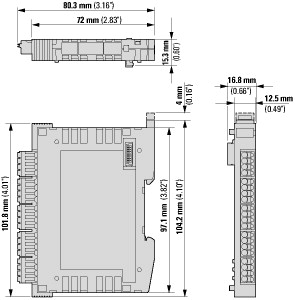

Dimensões
Notas: Os plugs/conectores utilizados dependem da versão.
| Característica | Valor |
|---|---|
| Tensão de alimentação AC 50 Hz (EF007532) | 0 V |
| Tensão de alimentação AC 60 Hz (EF007533) | 0 V |
| Tensão de alimentação DC (intervalo) (EF007534) | 18 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Consumo (potência em VA) (EF000346) | 1.4 W |
| Entrada, corrente (EF003204) | Não |
| Entrada, tensão (EF003205) | Não |
| Entrada, resistência (EF003206) | Não |
| Entrada, termómetro de resistência (EF003207) | Não |
| Entrada, termopar (EF003208) | Não |
| Sinal de entrada, configurável (EF003209) | Não |
| Resolução das entradas analógicas (EF003575) | 0 Bit |
| Saída em corrente (EF003212) | Não |
| Saída em tensão (EF003213) | Sim |
| Sinal de saída configurável (EF003214) | Não |
| Resolução das saídas analógicas (EF003577) | 12 Bit |
| Número de entradas analógicas (EF001994) | 0 |
| Número de saídas analógicas (EF001995) | 8 |
| Entradas analógicas configuráveis (EF008518) | Não |
| Saídas analógicas configuráveis (EF008519) | Sim |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 1 |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Grau de proteção (NEMA) (EF011959) | 1 |
| Acabamento da conexão elétrica (EF003961) | Conexão por encaixe |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Certificado UL classe I para locais perigosos (EF017622) | Não |
| Certificado UL classe II para locais perigosos (EF017625) | Não |
| Certificado UL classe III para locais perigosos (EF017627) | Não |
| Certificado UL divisão I para locais perigosos (EF017628) | Não |
| Certificado UL divisão II para locais perigosos (EF017629) | Não |
| Certificado UL grupo A para locais perigosos (acetileno) (EF017632) | Não |
| Certificado UL grupo B para locais perigosos (hidrogénio) (EF017633) | Não |
| Certificado UL grupo C para locais perigosos (etileno) (EF017635) | Não |
| Certificado UL grupo D para locais perigosos (propano) (EF017636) | Não |
| Certificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637) | Não |
| Certificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638) | Não |
| Certificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639) | Não |
| Largura (EF000008) | 80.3 mm |
| Altura (EF000040) | 16.8 mm |
| Profundidade (EF000049) | 104.2 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
